道路水泥搅拌桩施工方案

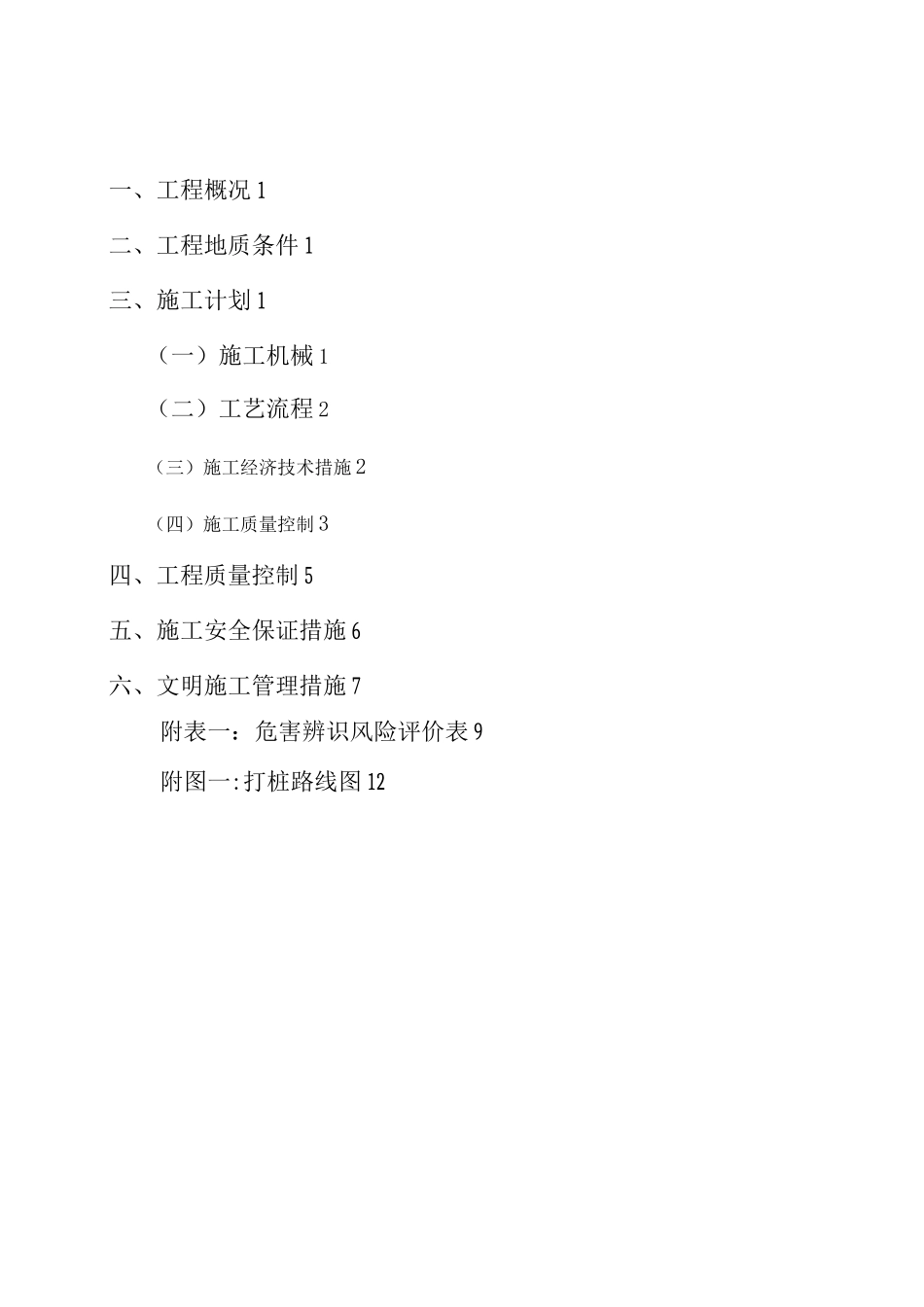

一、工程概况 1二、工程地质条件 1三、施工计划 1（一）施工机械 1（二）工艺流程 2（三）施工经济技术措施 2（四）施工质量控制 3四、工程质量控制 5五、施工安全保证措施 6六、文明施工管理措施 7附表一：危害辨识风险评价表 9附图一:打桩路线图 12一、工程概况110kv 沙腰变电站站区道路、化粪池、事故油池位于软土地基之上，所以地基须加固方能满足承载要求，设计采纳水泥搅拌桩复合地基加固的软基处理方式。水泥搅拌桩采纳 D5mm 桩径，固化材料采纳 32.5 R 普通硅酸盐水泥。搅拌桩入土深度为 12 m。二、工程地质条件站区道路、化粪池、事故油池工程地质条件（详见地质勘察报告书）三、施工计划据设计工程量及业主工期要求，拟进搅拌桩机及其配套设备 1 台套。本搅拌桩工程施工计划如下：（一）施工机械采纳铁道部武汉工程讨论所制造的 PH—5A 型桩机二台套，其工艺参数如下：项目钻进转速 r/min提升速度 r/min最大加固深度（m）桩径（mm ）参数27.0 （I 档）0。57 （ I 档）m①45.8（1 档）0。97 （ II档）80.6（111 档） 1。70（111 档）压桩泵采纳 UBJ2-150 型，送浆工艺参数如下:喷浆次数额定泵压浆液搅拌时间泵量浆液停置时间喷压力4 次1。 5MPa3min/<2h0。3—0。5MPa（二）工艺流程1、桩机定位:挪动桩机液压步履，使钻头中心对准桩位，对中误差〈50mm,然后靠升降四个液压支腿调平桩机，使钻杆铅垂于地下，垂直度偏差＜1.5%o2、本搅拌桩设计要求采纳“四喷四搅”法施工，首先钻杆下沉到设计深度，边下沉边喷浆，然后上升，在提起的过程中完成一次注浆过程;重复上一个过程，完成桩过程。由于有淤泥，局部采纳“六喷六搅”.3、本次搅拌桩施工要先进行试桩，选择两条有代表性的桩进行试桩，三天后对该桩抽芯进行观感评价，合格后才能进行大面积的施工。4、预搅下沉：开启灰浆泵，将预制好的水泥浆液通过输浆管泵送至钻杆顶水笼头，再经过空钻杆送至下端钻头，由钻头浆眼喷出，与土体拌合。边钻进、边喷浆，泵压一般0。3 —0.5Mpa。5、钻至设计桩深，换挡反转提升，仍继续喷浆搅拌。6、成桩：喷浆完毕，桩机挪位进入下一桩体。7、清洗：施工停顿间隔时间较长，则需泵入清水，清除管中残存水泥浆。8、搅拌桩的检测：须达到水泥搅拌桩补强要求。（三）施工经济技术措施总桩数总进尺工期桩机数工人台日效率单桩承载力3801311030 条桩径桩长水泥掺入比水灰比桩位偏差垂直度偏差复合地基承载力5mm12 m...
