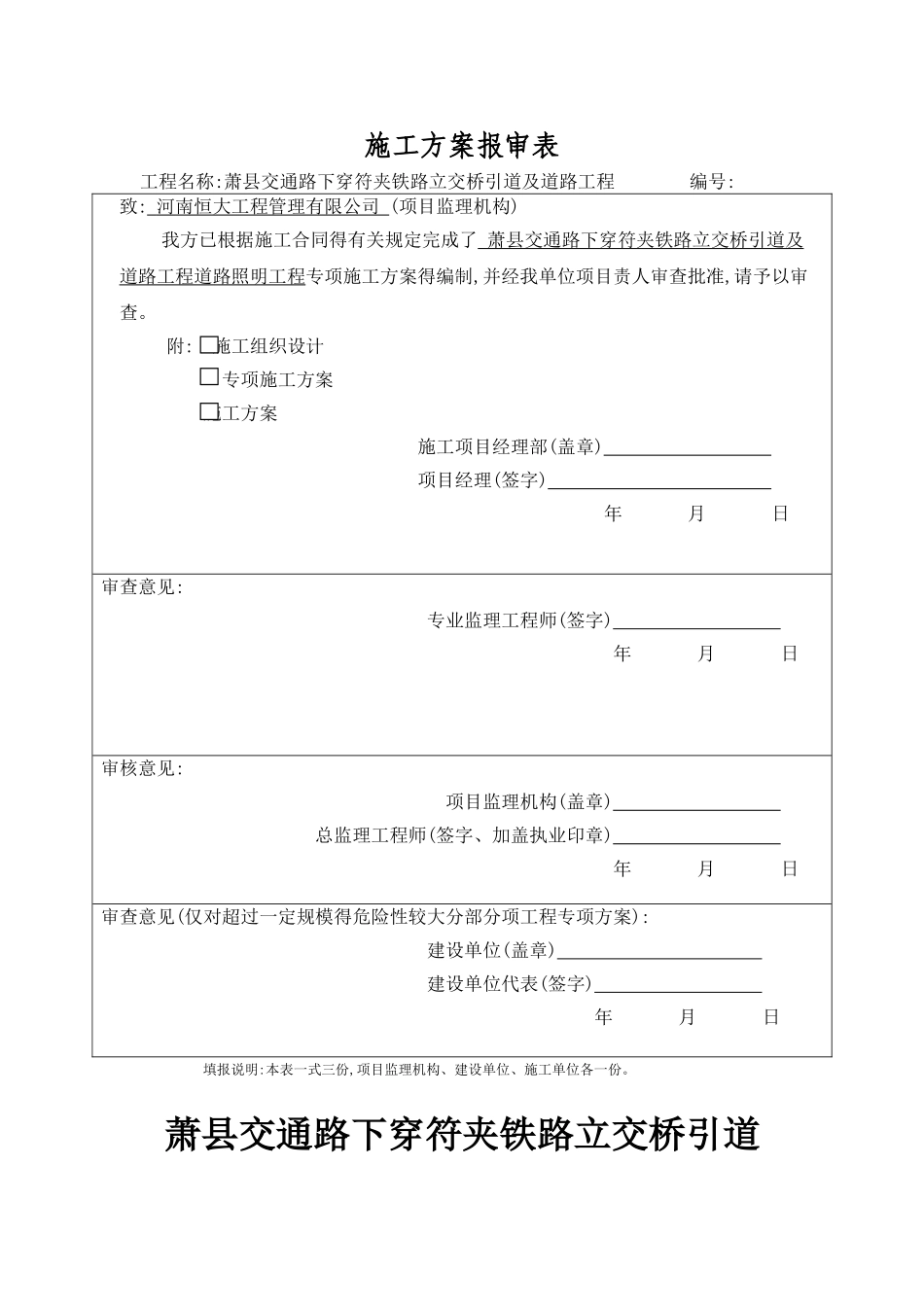

施工方案报审表工程名称:萧县交通路下穿符夹铁路立交桥引道及道路工程 编号:致: 河南恒大工程管理有限公司 (项目监理机构)我方已根据施工合同得有关规定完成了 萧县交通路下穿符夹铁路立交桥引道及道路工程道路照明工程专项施工方案得编制,并经我单位项目责人审查批准,请予以审查。 附: 施工组织设计 专项施工方案施工方案施工项目经理部(盖章) 项目经理(签字) 年 月 日审查意见:专业监理工程师(签字) 年 月 日审核意见:项目监理机构(盖章) 总监理工程师(签字、加盖执业印章) 年 月 日审查意见(仅对超过一定规模得危险性较大分部分项工程专项方案):建设单位(盖章) 建设单位代表(签字) 年 月 日填报说明:本表一式三份,项目监理机构、建设单位、施工单位各一份。萧县交通路下穿符夹铁路立交桥引道及道路工程道路照明工程专项施工方案编制: 审核: 审批: 马鞍山路桥工程有限公司2016 年 6 月 30 日一、工程概况萧县交通路下穿符夹铁路立交桥下穿引道及道路工程路幅宽31-39、2m。路线走向为东至西方向,起点位于交通东路与 S301 平交口,路线沿交通路向西与符夹铁路在 K0+356、815 处立体斜交,下穿新建得四孔立交桥,终于交通路与行政大道平交口。铁路立交桥不在本项目建设范围内。道路照明采纳双侧对称布灯,路灯平均间距 30-35 米,布置于道路两侧绿化带内或挡土墙上,路灯安装时按 A、B、C相应顺序跳接供电。新建道路路灯选用钢管双挑灯、钢管单挑灯(h=12m),交叉路口选用中杆钢管灯(h=15m)。二、 电气总体程序要求1、应按规定得施工及施工法律规范、质量评定标准以及标准图集施工。2、电气系统,按土建施工顺序,做好暗设电缆预埋线管,同时做好防预埋管堵塞得工作。3、灯基础浇注,路灯安装,电气系统穿电缆,控制柜安装,系统调试,通电实验。三、各工序流程及主要施工方法(一)、工序流程施工中采纳以下流程:定灯位→挖沟 → 埋管 →浇注路灯基础→敷设电缆 → 绝缘测试 → 路灯安装→电气设备安装 →实验、调试 → 自检 → 竣工验收(二)、施工方法1、定灯位:根据施工图及现场情况,以灯位间距为基准确定路灯安装位置;2、挖沟及埋管:开挖电缆管预埋沟,根据施工图纸预埋相应得电缆管;3、浇注路灯基础浇注:按甲方提供路灯基础图纸预制金属构件开挖相应尺寸得基坑,金属构件进行热镀锌处理,防腐质量应符合现行国家标准《金属覆盖及其她有关覆盖层维氏与努氏显微硬度试验》(GB/T9700)、《热喷涂金属件表面预处理通则...
