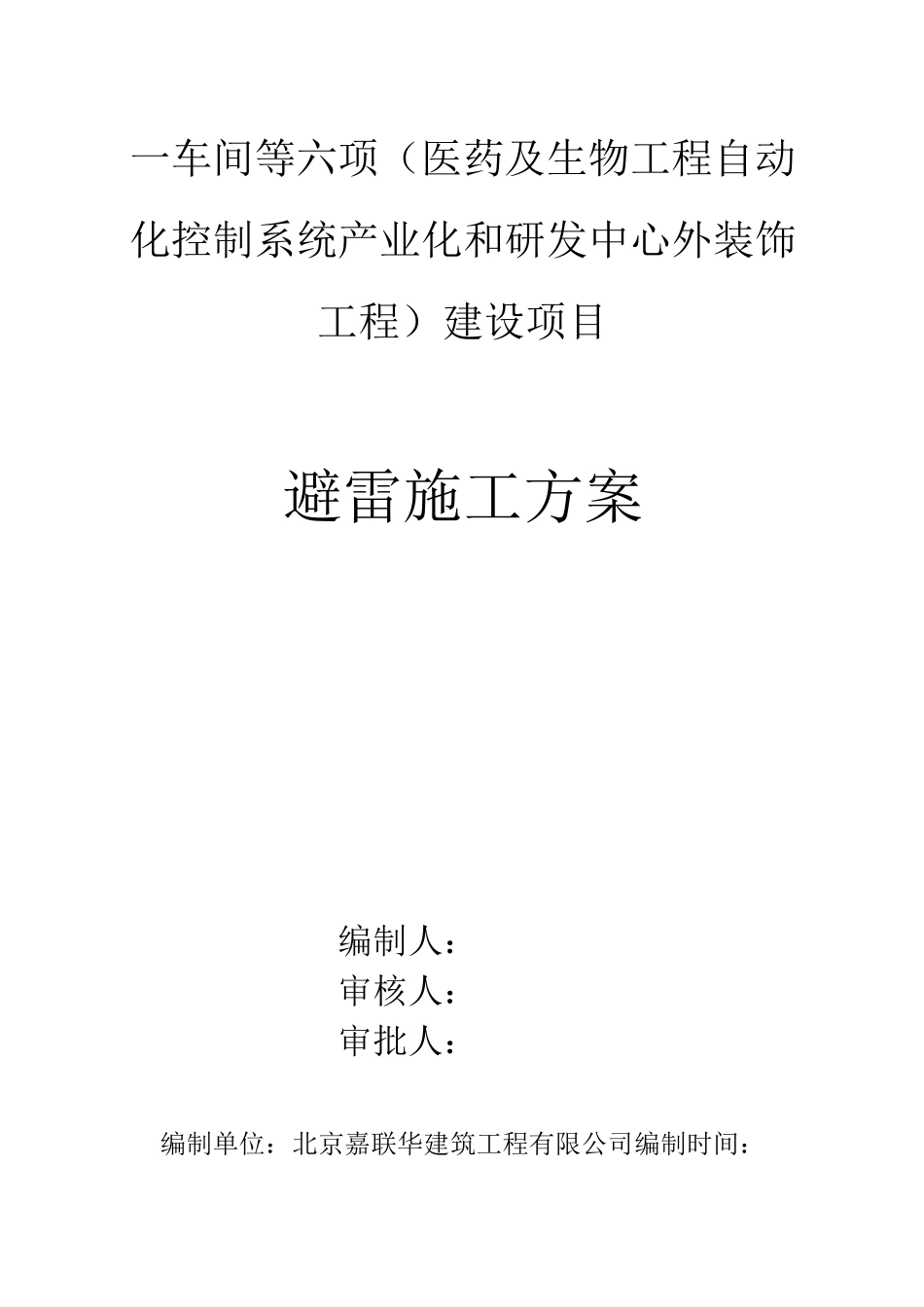

一车间等六项（医药及生物工程自动化控制系统产业化和研发中心外装饰工程）建设项目避雷施工方案编制人：审核人：审批人：编制单位：北京嘉联华建筑工程有限公司编制时间：2025/4/5一、编制依据 2二、施工准备 2三、施工部署 3四、施工方法 3五、质量要求 5六、施工安全 5一、编制依据《建筑物防雷设计法律规范》GB557-94北京诚益通科技有限公司补充施工图土建防雷、接地预埋件平面图二、施工准备1、材料准备a、外幕墙避雷所需材料：*12 镀锌钢筋，25mm 2编制铜导 线，DL-95 接线端子，配套 M6*16mm 自攻钉。b、进场材料的合格证、检测报告等质量证明文件必须报总 包、监理验收，合格后方可投入使用。2、机具准备电焊机两台配套焊把线、手枪钻 4 把3、技术准备a、外墙龙骨已安装完毕，并经总包监理验收合格。b、仔细查看施工图纸，根据设计方案确定施工方法及施工 顺序。c、对施工人员进行有针对性的详细交底，使其了解施工质 量标准及避雷的原理。d、焊接部位施工前先让所有焊工样板焊接，选择好的焊工 进行焊接工程的施工。4、人员配备a、项目部设专职的技术员进行技术交底，并现场指导施工, 设专职的质检员对施工的质量进行检查。b、施工队分玻璃幕墙和石材幕墙两组，石材幕墙组配备电 焊工 4个，小工 4 个，共计 8 人；玻璃幕墙组配备电焊 工 2 个，安装工 8 个，共计 10 人。三、施工部署根据设计图纸外幕墙避雷均压环设置 3 层。均压环采纳 612 镀 锌钢筋沿楼层设置，东、南、西、北四个立面交圈闭合，并 3 层与土 建结构预埋避雷甩出点进行焊接连接，形成整体的避雷体系。四、施工方法1、设置均压环：，玻璃幕墙采纳 612 镀锌钢筋沿楼板铺设，并与土 建避雷均压环甩出点焊接；石材幕墙在设置均压环楼层处将同一标高 横梁，用 612镀锌钢筋焊接连通，立柱与土建结构预埋避雷均压环 甩出点焊接（见节点图）。2、玻璃幕墙避雷连接方法：在每个轴线处采纳编织铜导线将铝合金 立柱与均压环连接，铝合金立柱与立柱之间采纳 25mm 2编织铜导线 跨接（见节点图）。形成有效的避雷网格，实施了等电位连接。3、石材幕墙避雷采纳 e 12 镀锌钢筋将土建结构预埋均压环甩出点与 竖向钢龙骨或均压环焊接。4、铝合金窗钢副框与竖向龙骨采纳编织铜导线连接，竖向龙骨与均 压环连成一体，能够形成有效的避雷（见节点图）。5、屋顶钢结构预埋件与土建避雷线焊接，形成避雷整体，不需要单 独设避雷系统。...
