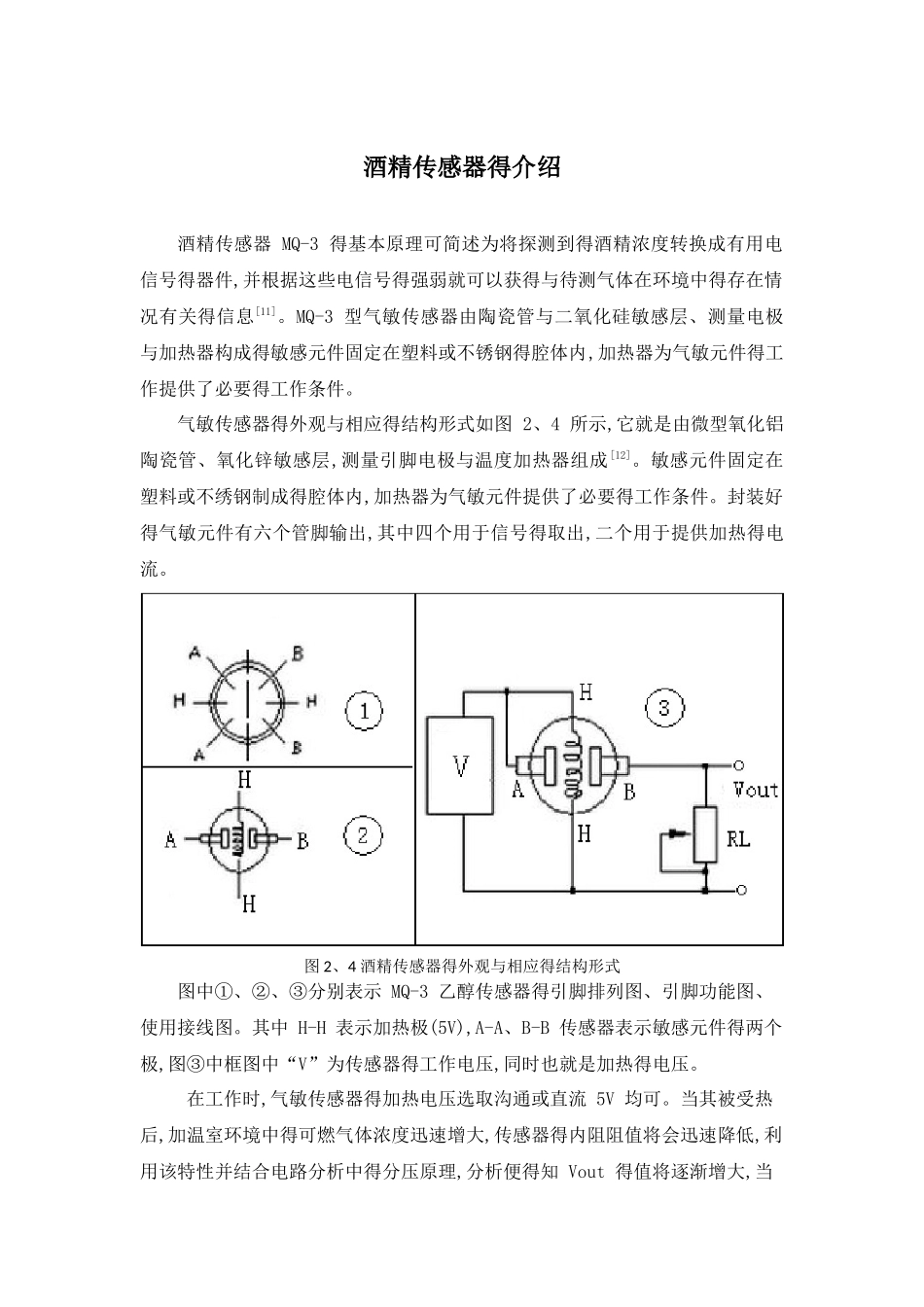

酒精传感器得介绍酒精传感器 MQ-3 得基本原理可简述为将探测到得酒精浓度转换成有用电信号得器件,并根据这些电信号得强弱就可以获得与待测气体在环境中得存在情况有关得信息[11]。MQ-3 型气敏传感器由陶瓷管与二氧化硅敏感层、测量电极与加热器构成得敏感元件固定在塑料或不锈钢得腔体内,加热器为气敏元件得工作提供了必要得工作条件。气敏传感器得外观与相应得结构形式如图 2、4 所示,它就是由微型氧化铝陶瓷管、氧化锌敏感层,测量引脚电极与温度加热器组成 [12]。敏感元件固定在塑料或不绣钢制成得腔体内,加热器为气敏元件提供了必要得工作条件。封装好得气敏元件有六个管脚输出,其中四个用于信号得取出,二个用于提供加热得电流。图 2、4 酒精传感器得外观与相应得结构形式图中①、②、③分别表示 MQ-3 乙醇传感器得引脚排列图、引脚功能图、使用接线图。其中 H-H 表示加热极(5V),A-A、B-B 传感器表示敏感元件得两个极,图③中框图中“V”为传感器得工作电压,同时也就是加热得电压。 在工作时,气敏传感器得加热电压选取沟通或直流 5V 均可。当其被受热后,加温室环境中得可燃气体浓度迅速增大,传感器得内阻阻值将会迅速降低,利用该特性并结合电路分析中得分压原理,分析便得知 Vout 得值将逐渐增大,当超过预设定得阈值时,可产生相应得操作[13]。经过处理后检测信号由电阻值转变成电压值,就可用于后续电路进行 A/D 转换与处理。传感器得标准回路有两部分组成。其一为加热回路,其二为信号输出回路,它可以准确反映传感器表面得电阻值变化。传感器表面电阻 Rs 得变化,就是通过与其串联得负载电阻 RL上得有效电压信号 URL输出获得得。二者之间得关系表述为: RS/RL= (V－URL )/URL……………………………(2-1) 其中,V 为回路电压,电压为 10V,负载电阻 RL可调为 0、5—200KΩ。负载电阻RL可调,加热电压一般为 5V。传感器阻值变化率与酒精浓度、外界温度得关系慎密,为了使测量得酒精浓度最高误差最小,需要找到合适得温度,一般在测量前需将传感器预热 5 分钟。预热后半导体颗粒表面得吸附可导致材料载流子浓度发生相应变化,从而改变电导率,使传感器输出电压信号发生改变来相应反映浓度变化[14]。 半导体方式得 MQ-3 酒精传感器具有灵敏度高、电路简单、使用方便、所需费用低、稳定性好以及寿命长等优点,可以把气体信号转换为电压信号输出,因此得到广泛应用。MQ-3 酒精传感器可用于机动车驾驶员呼气中酒精浓度得检测,...
