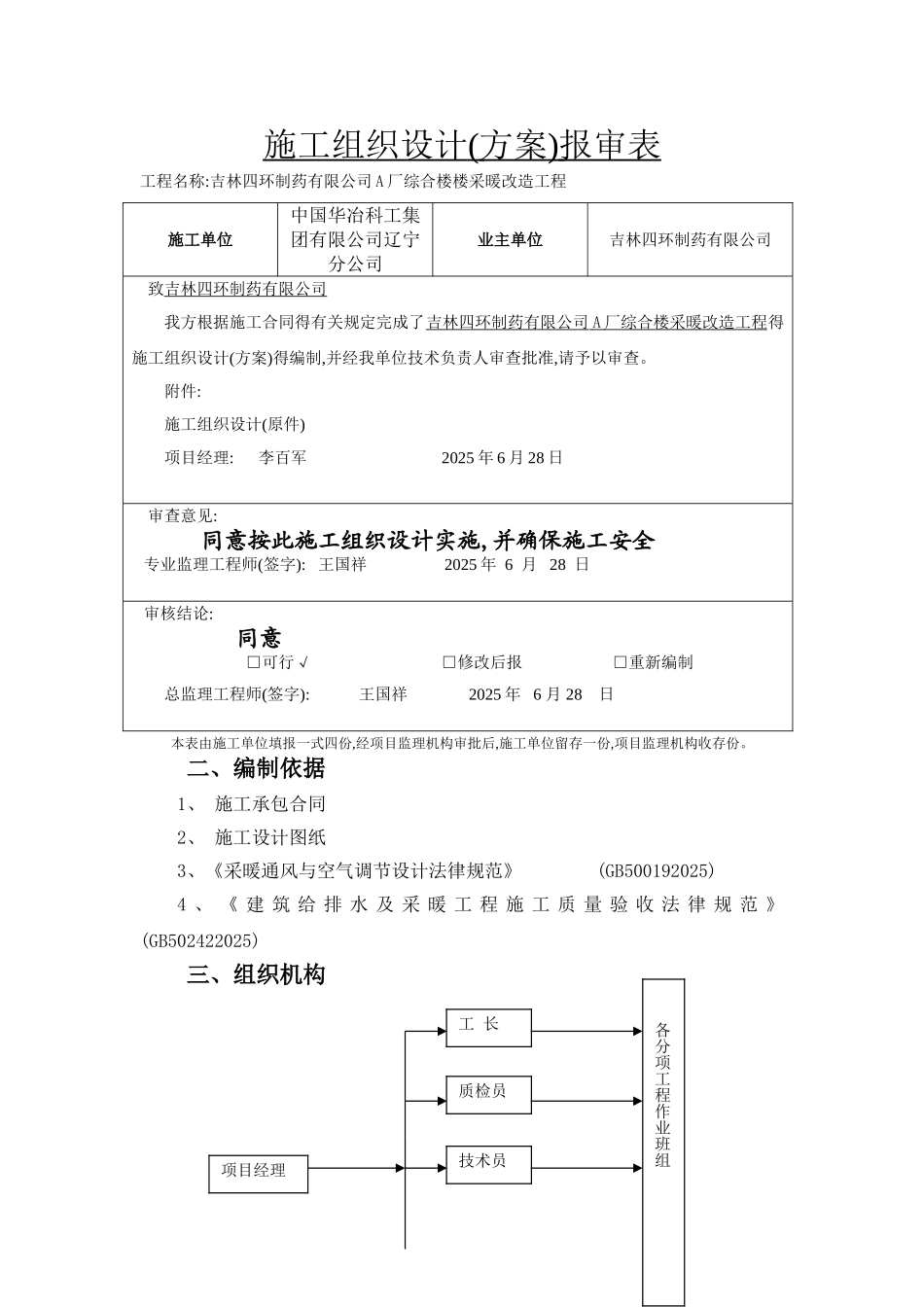

施工组织设计 ( 方案 ) 报审表 工程名称:吉林四环制药有限公司 A 厂综合楼楼采暖改造工程 施工单位中国华冶科工集团有限公司辽宁分公司业主单位吉林四环制药有限公司 致吉林四环制药有限公司我方根据施工合同得有关规定完成了吉林四环制药有限公司 A 厂综合楼采暖改造工程 得施工组织设计(方案)得编制,并经我单位技术负责人审查批准,请予以审查。附件:施工组织设计(原件) 项目经理: 李百军 2025 年 6 月 28 日 审查意见:同意按此施工组织设计实施,并确保施工安全 专业监理工程师(签字): 王国祥 2025 年 6 月 28 日 审核结论:同意□可行√ □修改后报 □重新编制总监理工程师(签字): 王国祥 2025 年 6 月 28 日本表由施工单位填报一式四份,经项目监理机构审批后,施工单位留存一份,项目监理机构收存份。二、编制依据1、 施工承包合同2、 施工设计图纸3、《采暖通风与空气调节设计法律规范》 (GB500192025)4 、 《 建 筑 给 排 水 及 采 暖 工 程 施 工 质 量 验 收 法 律 规 范 》 (GB502422025)三、组织机构 项目经理工 长质检员技术员各分项工程作业班组四、施工方案(一)施工顺序: 1、户内系统:拆除吊顶→墙体钻孔→管道支架制作安装→铝塑管道安装→阀门安装→水压试验→检查验收。(二)施工方式方法 1、拆除吊顶: 根据新管线走线,拆除已装修好得吊顶,尽量少破坏,注意安全。 2、墙体钻孔: 首先根据设计图纸与房间内实际情况,确定管线走向,遇到管线穿墙部位时采纳电动冲击钻钻孔。3、铝塑管道安装铝塑管道安装。4、水压试验各户室内采暖系统安装完成后,进行水压试验,试验压力为 0、6Mpa。水压试验时,必须通知监理、甲方代表到场见证,并由住户在打压单上签名,方可验收。6、阀门安装安全阀门安装,按下列规定进行,检查其垂直度,检查就是否符合法律规范要求。安全阀得最终调试宜在系统上进行,开启与回复压力应符合设计文件得规定。安全阀经调整后,在工作压力下不得有泄漏。安全阀最终调整合格后,铅封。7、系统水压试验每个单元采暖管道系统安装完成后 ,要进行系统水压试验,试验压力为0、6MPa安全员材料员系统水压试验时,要有监理、建设单位代表参加见证,并在试验记录上签字。(三)施工组织计划1、根据建设单位收费等情况,户内采暖改造,安排 1 个作业班组,在 3楼组织平行施工,7 月 13 日开始,计划在 8 月 13 日末完成。2、系统水压试验等安排在 8 月末完成。五、...
