采暖工程施工方案

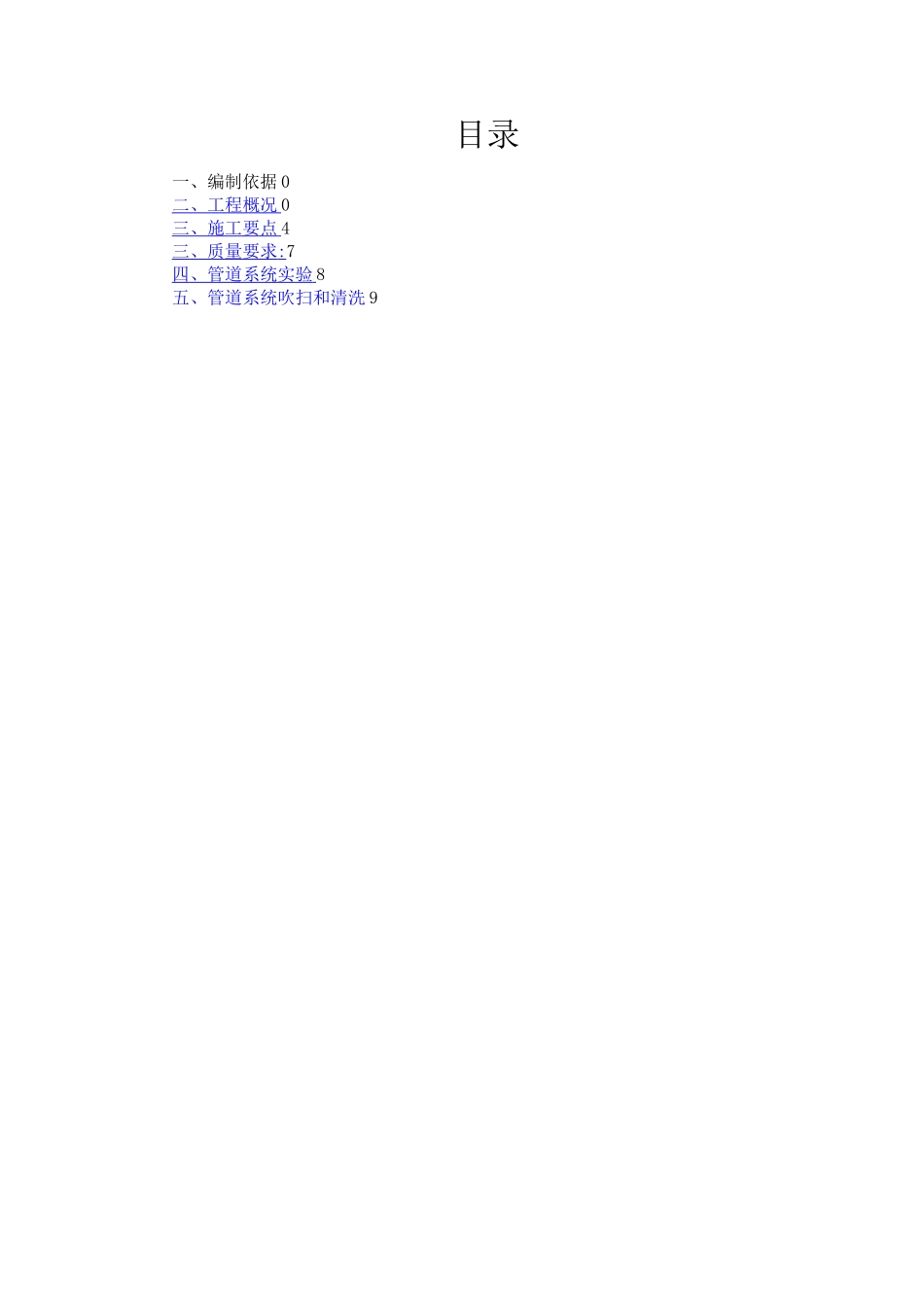

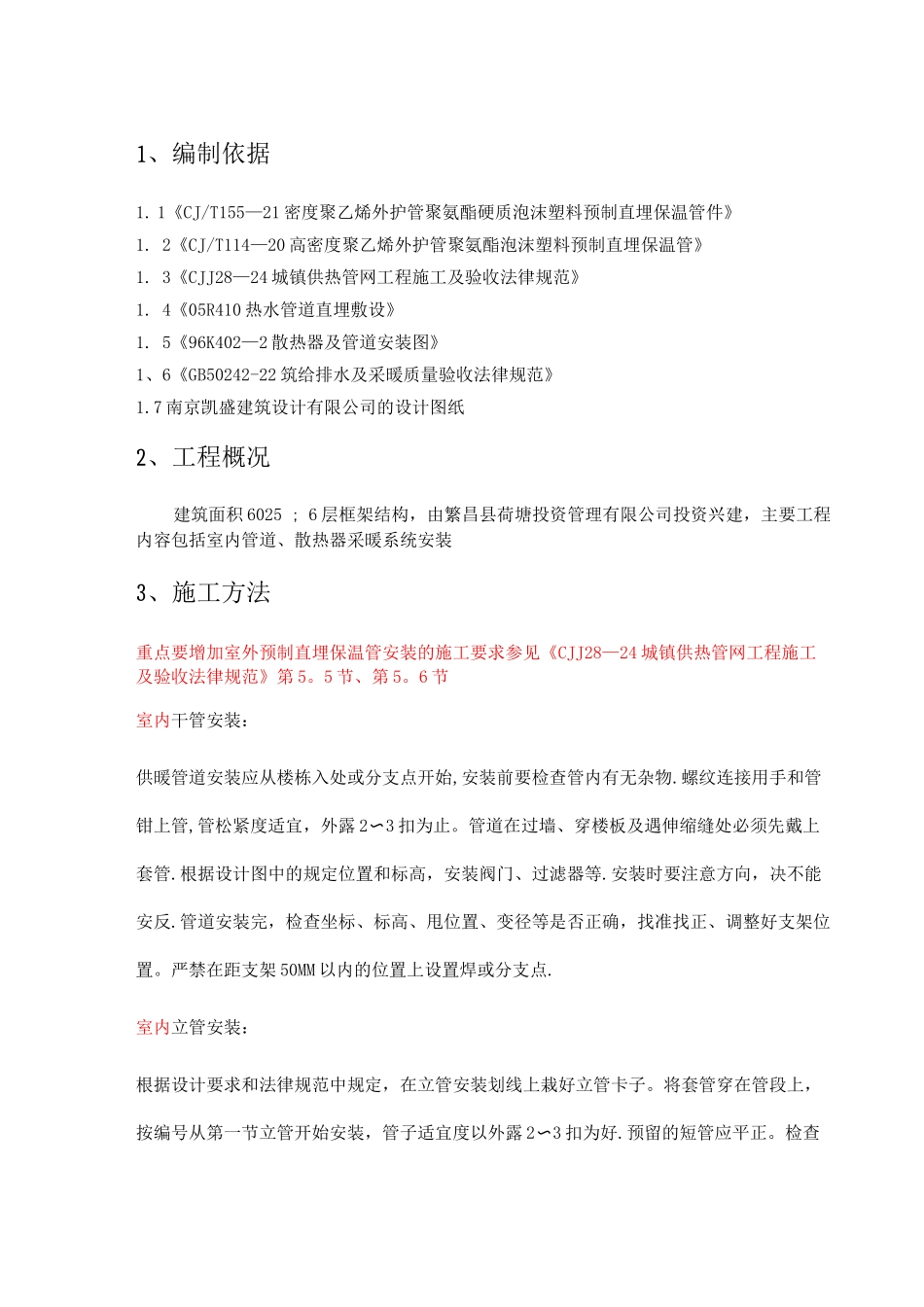

道达尔（天津）润滑油生产加工、仓储项目采暖工程施工方案编制：审核：批准：天津市津南区北闸建筑工程有限公司目录一、编制依据 0二 、工程概况 0三 、施工要点 4三 、质量要求 : 7四 、管道系统实验 8五、管道系统吹扫和清洗 91、编制依据1. 1《CJ/T155—21 密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》1. 2《CJ/T114—20 高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》1. 3《CJJ28—24 城镇供热管网工程施工及验收法律规范》1. 4《05R410 热水管道直埋敷设》1. 5《96K402—2 散热器及管道安装图》1、6《GB50242-22 筑给排水及采暖质量验收法律规范》1.7 南京凯盛建筑设计有限公司的设计图纸2、工程概况建筑面积 6025 ; 6 层框架结构，由繁昌县荷塘投资管理有限公司投资兴建，主要工程内容包括室内管道、散热器采暖系统安装3、施工方法重点要增加室外预制直埋保温管安装的施工要求参见《CJJ28—24 城镇供热管网工程施工及验收法律规范》第 5。5 节、第 5。6 节室内干管安装：供暖管道安装应从楼栋入处或分支点开始,安装前要检查管内有无杂物.螺纹连接用手和管钳上管,管松紧度适宜，外露 2〜3 扣为止。管道在过墙、穿楼板及遇伸缩缝处必须先戴上套管.根据设计图中的规定位置和标高，安装阀门、过滤器等.安装时要注意方向，决不能安反.管道安装完，检查坐标、标高、甩位置、变径等是否正确，找准找正、调整好支架位置。严禁在距支架 50MM 以内的位置上设置焊或分支点.室内立管安装：根据设计要求和法律规范中规定，在立管安装划线上栽好立管卡子。将套管穿在管段上，按编号从第一节立管开始安装，管子适宜度以外露 2〜3 扣为好.预留的短管应平正。检查立管上每个预留的标高角度是否正确、准确、平正，然后把卡子的螺栓拧紧，在预留管处设置临时封堵。室内支管安装：管道的压力试验必须符合设计或法律规范要求。隐蔽管道在封闭前必须提前进行压力试验,合格后防腐保温，办理隐蔽验收手续.管道支托架的安装距离应正确、平正、牢固，与管道支架的接触紧密.构造符合要求，滑动支架要求管道伸缩灵活，管道固定支架的位置和构造必须符合设计要求和施工法律规范要求。补偿器的型号、安装位置、尺寸、数量及固定支架必须符合设计要求，并应按规定进行预拉伸。管道坡度应符合设计要求或施工法律规范规定，正负偏差不超过设计要求的 1/3。丝扣连接紧固，不乱丝，外露 2~3 扣，无麻头，焊缝不得有裂纹...
