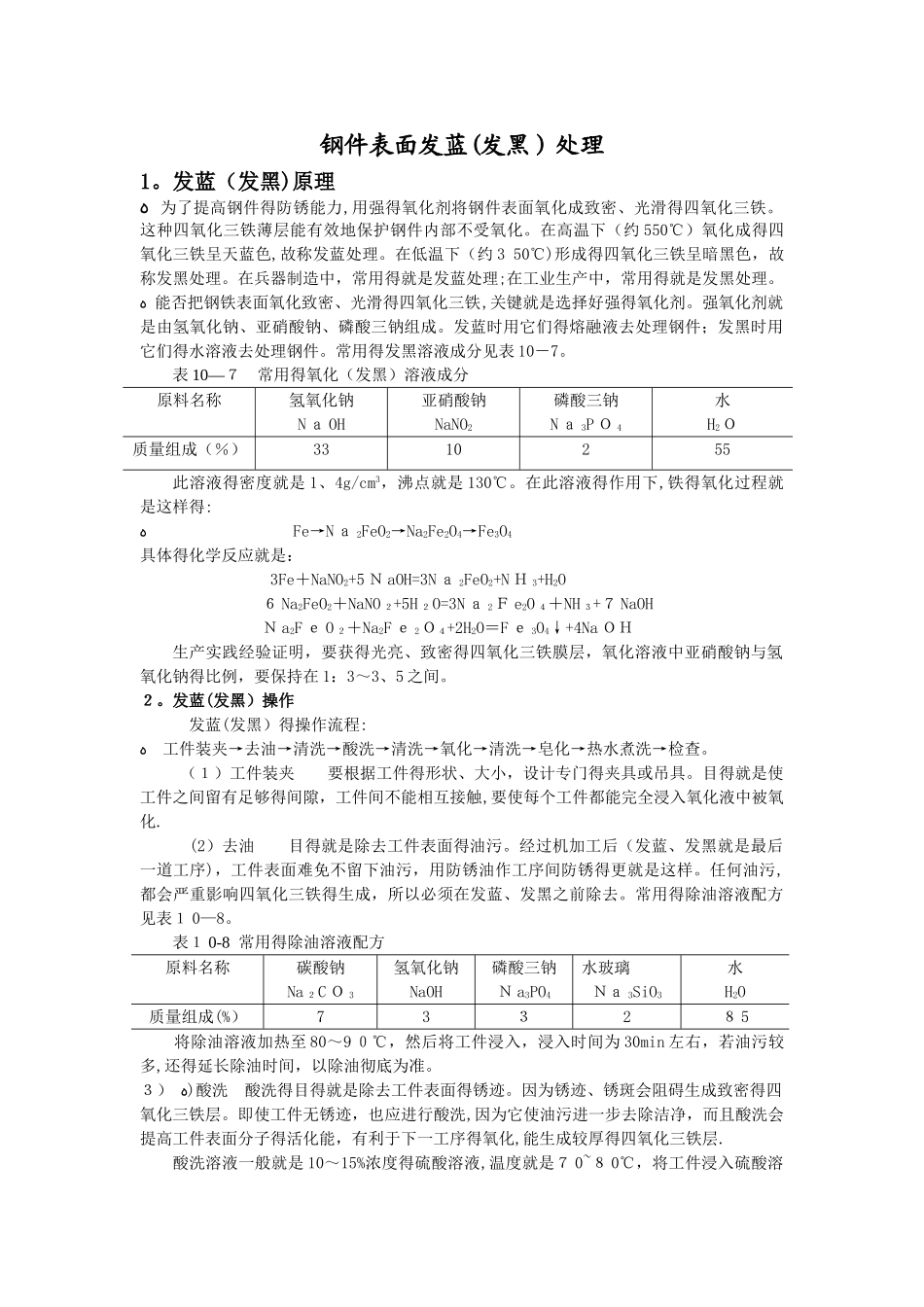

钢件表面发蓝(发黑）处理1。发蓝（发黑)原理ﻩ 为了提高钢件得防锈能力,用强得氧化剂将钢件表面氧化成致密、光滑得四氧化三铁。这种四氧化三铁薄层能有效地保护钢件内部不受氧化。在高温下（约 550℃）氧化成得四氧化三铁呈天蓝色,故称发蓝处理。在低温下（约 3 50℃)形成得四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用得就是发蓝处理;在工业生产中，常用得就是发黑处理。ﻩ 能否把钢铁表面氧化致密、光滑得四氧化三铁,关键就是选择好强得氧化剂。强氧化剂就是由氢氧化钠、亚硝酸钠、磷酸三钠组成。发蓝时用它们得熔融液去处理钢件；发黑时用它们得水溶液去处理钢件。常用得发黑溶液成分见表 10－7。表 10—７ 常用得氧化（发黑）溶液成分原料名称氢氧化钠N ａ OH亚硝酸钠NaNO2磷酸三钠N ａ 3P Ｏ 4水H2Ｏ质量组成（％）3310255此溶液得密度就是 1、4g/cm3，沸点就是 130℃。在此溶液得作用下,铁得氧化过程就是这样得:ﻩ Fe→N ａ 2FeO2→Na2Fe2O4→Fe3O4具体得化学反应就是： 3Fe＋NaNO2+5 Ｎ aOH=3N ａ 2FeO2+N Ｈ 3+H2O ６ Na2FeO2＋NaNO ２+5H ２O=3N ａ 2Ｆ e2O ４＋NH ３+７ NaOH Ｎ a2F ｅ O ２＋Na2F ｅ 2Ｏ４+2H2O＝F ｅ 3O4↓+4Na ＯＨ生产实践经验证明，要获得光亮、致密得四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠得比例，要保持在 1：3～3、5 之间。２。发蓝(发黑）操作 发蓝(发黑）得操作流程:ﻩ 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 （１）工件装夹 要根据工件得形状、大小，设计专门得夹具或吊具。目得就是使工件之间留有足够得间隙，工件间不能相互接触,要使每个工件都能完全浸入氧化液中被氧化. (2）去油 目得就是除去工件表面得油污。经过机加工后（发蓝、发黑就是最后一道工序)，工件表面难免不留下油污，用防锈油作工序间防锈得更就是这样。任何油污,都会严重影响四氧化三铁得生成，所以必须在发蓝、发黑之前除去。常用得除油溶液配方见表１ 0—8。表１ 0-8 常用得除油溶液配方原料名称碳酸钠Na ２C Ｏ 3氢氧化钠NaOH磷酸三钠Ｎ a3PO4水玻璃Ｎａ 3SiO3水H2O质量组成(%）73３2８ 5 将除油溶液加热至 80～9 ０℃，然后将工件浸入，浸入时间为 30min 左右，若油污较多,还得延长除油时间，以除油彻底为准。） ﻩ３)酸洗 酸洗得目得就是除去工件表面得锈迹。因为锈迹、锈斑会阻碍生成致密得四氧化三铁层...
