钢便桥施工方案

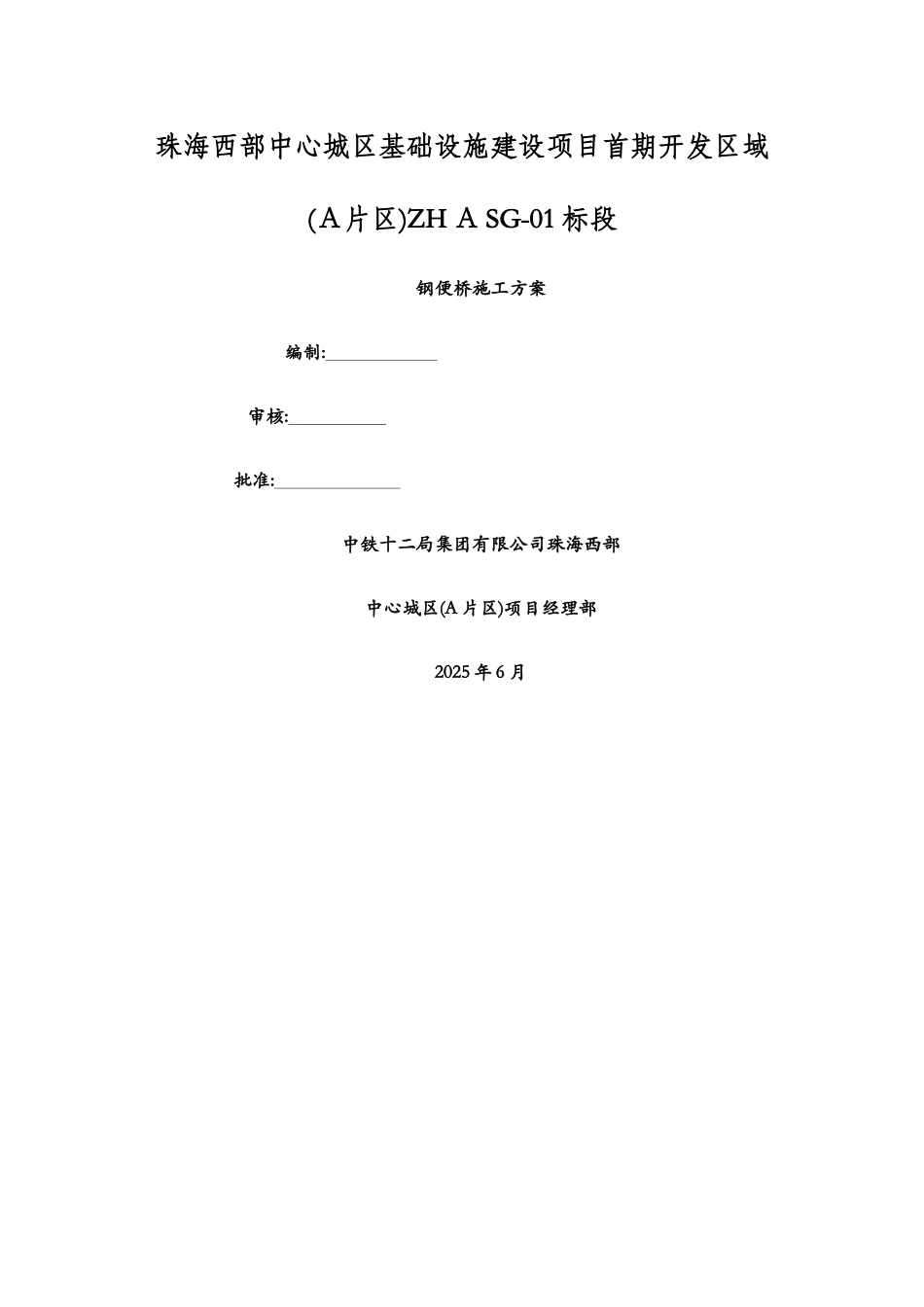

珠海西部中心城区基础设施建设项目首期开发区域(Ａ片区)ZH Ａ SG-01 标段钢便桥施工方案 编制: 审核: 批准: 中铁十二局集团有限公司珠海西部中心城区(A 片区)项目经理部2025 年 6 月目 录第一章 工程概况1第一节 工程概述1第二节 钢便桥设计2第二章 施工安排4第一节 主要工程管理目标....................................................................................4第二节 总体组织安排5第三节 总体施工安排7第四节 施工进度计划.............................................................................................8第三章 施工准备.............................................................................................................9第一节 技术准备９第二节 现场准备....................................................................................................10第四章 施工方法14第一节 钢便桥施工工艺流程14第五章 主要工程保证措施............................................................................................18第一节 安全保证措施１ 8第二节 质量保证措施20第三节 文明施工环境保护措施....................................................................２１第一章 工程概况第一节 工程概述珠海西部中心城区基础设施建设项目首期开发区域(A 片区)I-1 标段(ZH ＡSG-0 １)项目施工区域内得水系发达,现状沟渠池塘密布,施工便道与现状水系有多处相交。为保证场地施工期间临时排水得通畅,及材料得运输,我项目部负责Ａ片区 I-1 标段内 W １主便道(W1 Ｋ１+36 ８、71~W1K2＋733、９ 7)、Ｗ２主便道(Ｗ 2K1+885、73~Ｗ 2K3+2 ２２、３６)、N2 主便道(N2K0+0 ００、0 ０0~N ２ K0+74 ２、98)跨越预留现状水系沟渠和新建排洪沟渠上得钢便桥施工。本次施工钢便桥共 7 座,桥面净宽 6、２ 5m,总桥面面积 1294、1m ２。钢便桥上部采纳贝雷梁定型产品,3m 一个单元,下部结构墩身采纳钢管桩基础,桥台采纳扩大基础,桥台与便道路基衔接采纳砂夹碎石填筑。根据既有水系或新开挖沟渠宽度不同,分别采纳净跨 12m、1 ５ m 两种跨径,实际施工时再根据沟渠断面形状进行跨径组合进行调整。施工便桥平面布置图便道详细情况如下表:序号便道编号规模(净跨ｍ)桩号桥梁面积排水沟宽(m)备注１W12-１ 2 ｍW1K1+４１6168、８1022...
