钢屋架施工方案3

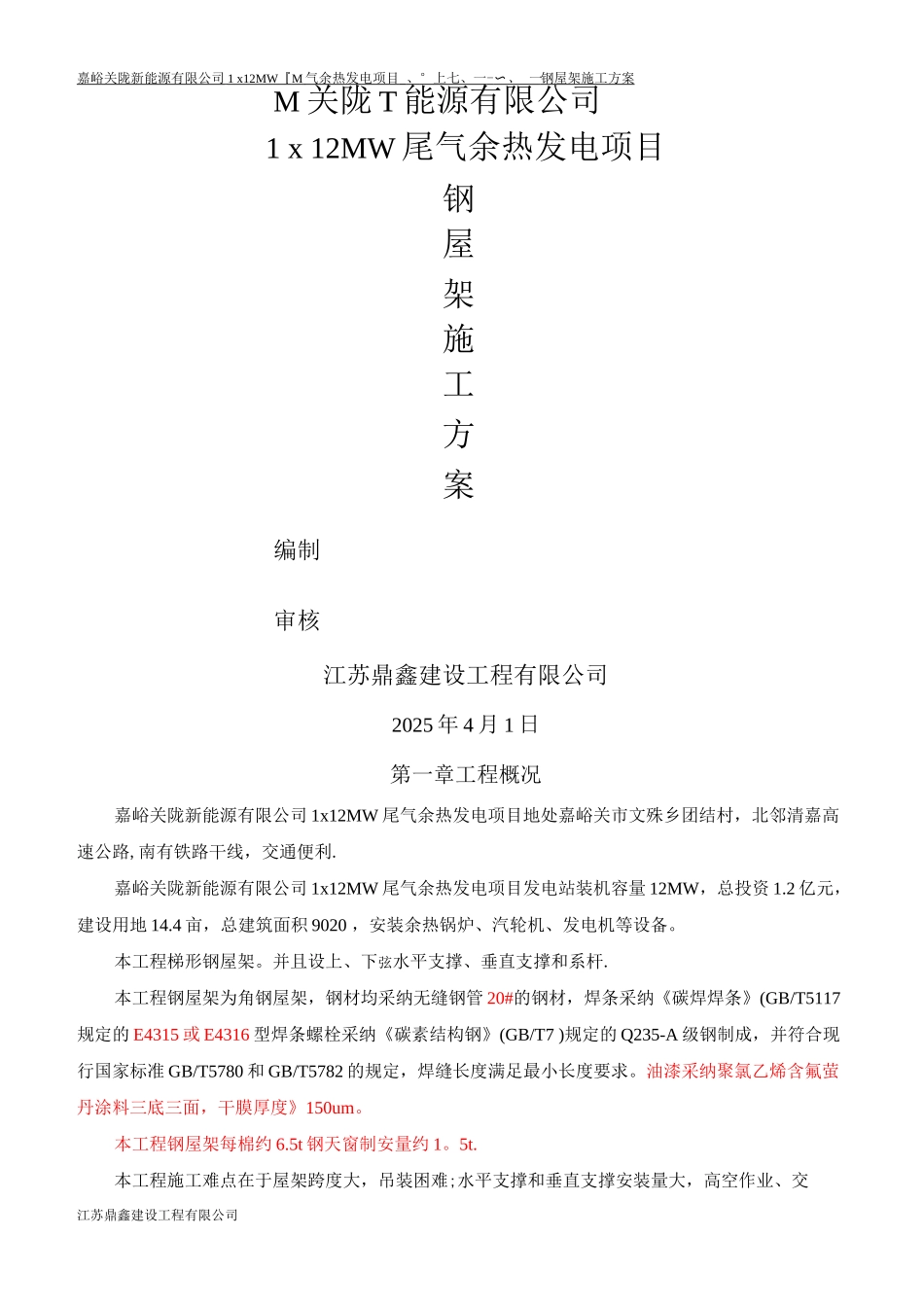

嘉峪关陇新能源有限公司 1 x12MW 『 M 气余热发电项目 _ 、 ° 上七、一 - 〜 、 一 钢屋架施工方案 M 关陇 T 能源有限公司1 x 12MW 尾气余热发电项目钢屋架施工方案编制审核江苏鼎鑫建设工程有限公司2025 年 4 月 1 日第一章工程概况嘉峪关陇新能源有限公司 1x12MW 尾气余热发电项目地处嘉峪关市文殊乡团结村，北邻清嘉高速公路,南有铁路干线，交通便利.嘉峪关陇新能源有限公司 1x12MW 尾气余热发电项目发电站装机容量 12MW，总投资 1.2 亿元，建设用地 14.4 亩，总建筑面积 9020 ，安装余热锅炉、汽轮机、发电机等设备。本工程梯形钢屋架。并且设上、下弦水平支撑、垂直支撑和系杆.本工程钢屋架为角钢屋架，钢材均采纳无缝钢管 20#的钢材，焊条采纳《碳焊焊条》(GB/T5117规定的 E4315 或 E4316 型焊条螺栓采纳《碳素结构钢》(GB/T7 )规定的 Q235-A 级钢制成，并符合现行国家标准 GB/T5780 和 GB/T5782 的规定，焊缝长度满足最小长度要求。油漆采纳聚氯乙烯含氟萤丹涂料三底三面，干膜厚度》150um。本工程钢屋架每棉约 6.5t 钢天窗制安量约 1。5t.本工程施工难点在于屋架跨度大，吊装困难;水平支撑和垂直支撑安装量大，高空作业、交江苏鼎鑫建设工程有限公司嘉峪关陇新能源有限公司 1 X12MW 尾气余热发电项目钢屋架施工方案 叉作业不安全因素多，施工场地狭小.第二章施工准备1、项目技术员组织钢结构施工班组仔细熟悉图纸，查看图纸的节点是否清楚，构件的几何尺寸和相关构件的连接尺寸是否标注齐全。组织制定切实可行的钢结构施工方案，作业指导书和技术质量交底.2、钢结构施工班组要选择有钢结构施工经验的人员组织施工，人员数量要保证本工程施工进度的需要且做到持证上岗。3、根据工程的流水顺序确定钢结构制作平台的位置，面积及制作平台的搭设方法。根据本工程实际在阳极泥综合利用污染治理工程南侧设 20* 4 米制作平台一个。制作平台搭设方法；场地平整后砌筑砖基础 240*240 * 2 外墙，间距 2 米设一道隔墙.长度与制作平台相同。上铺 12 厚钢板。制作平台施工时要保证平台的水平标高并具有一定的刚度不得发生变形。4、原材料的验收制度是保证钢结构工程质量的重要环节，每批原材料进场后，项目部相关人员要对进场原材料的数量、品种、各项指标、规格尺寸等进行验收，并与设计图纸一一核对。凡涉及安全、功能的原材料及成品按规定进行复验，并经监理工程师见证取样、送...
