钢护筒施工方案

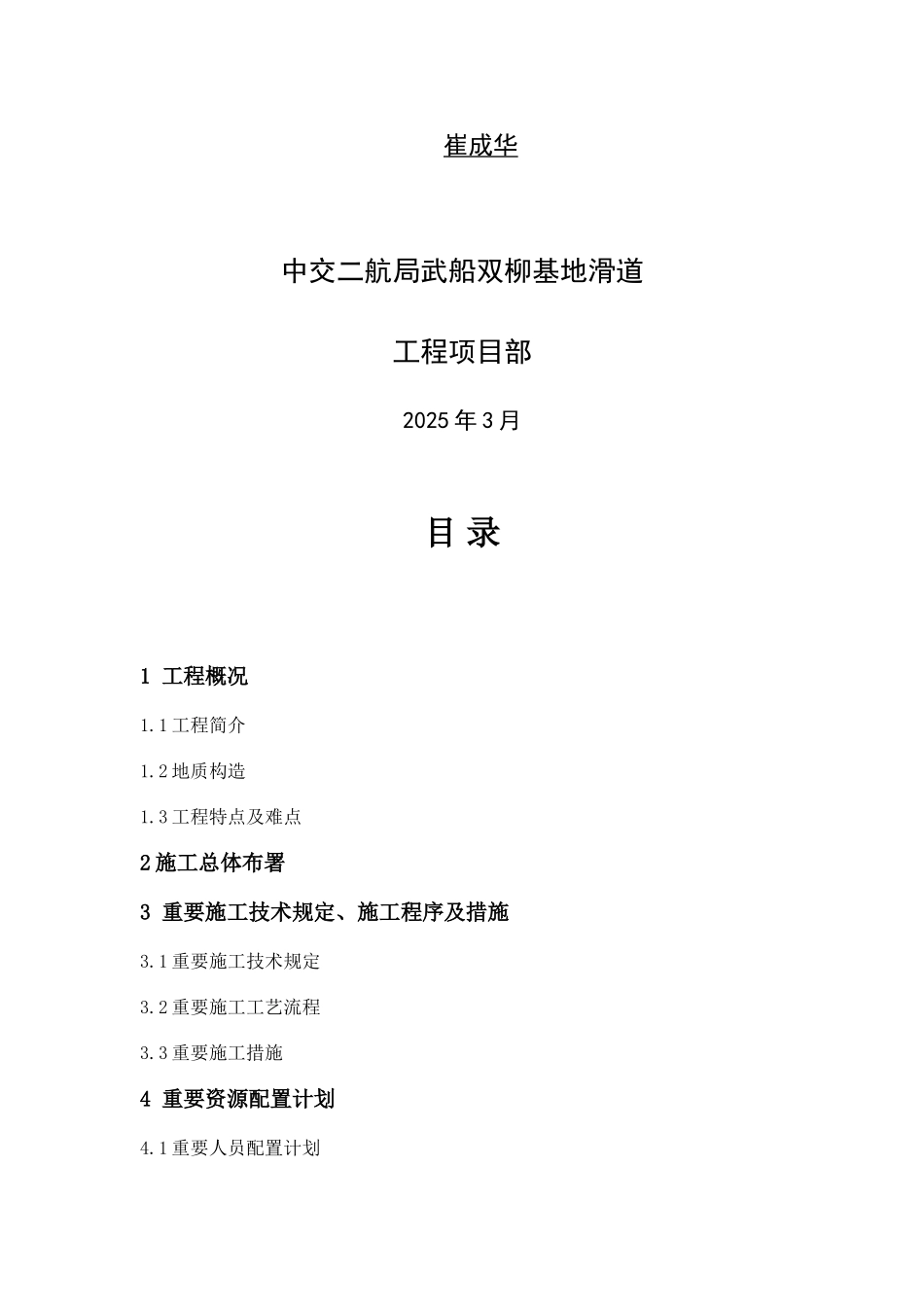

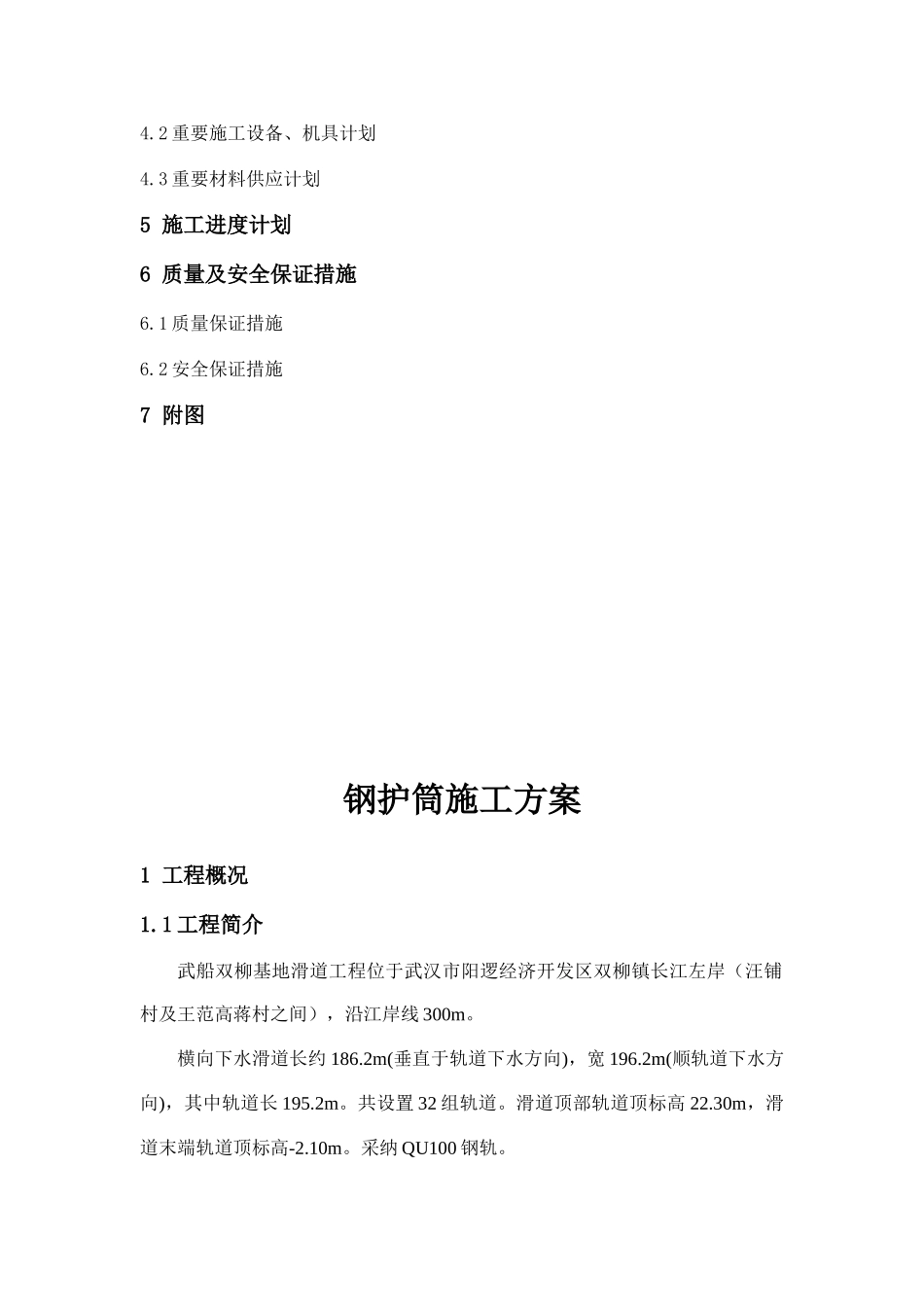

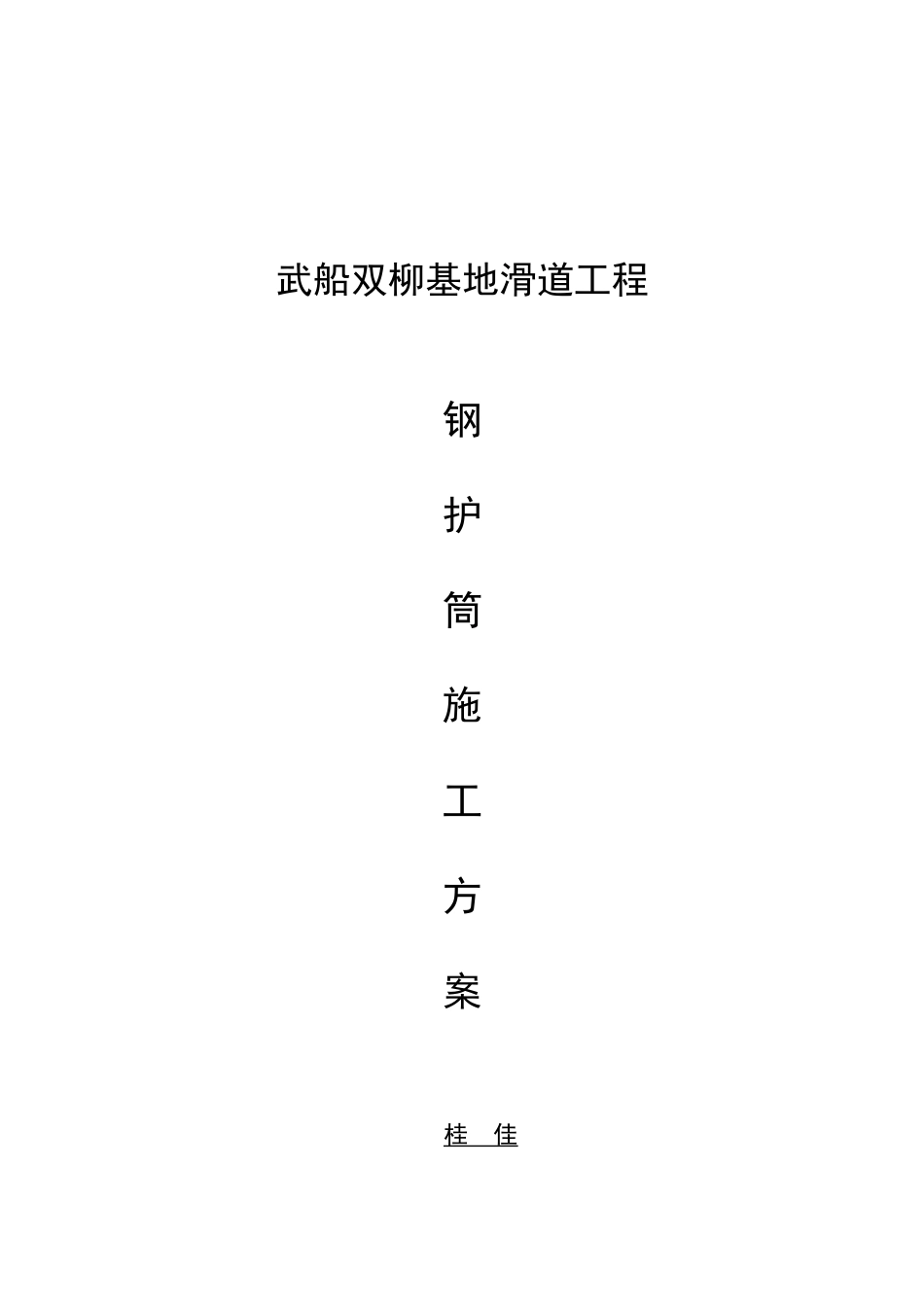

武船双柳基地滑道工程钢护筒施工方案 桂 佳 崔成华中交二航局武船双柳基地滑道工程项目部2025 年 3 月目 录1 工程概况1.1 工程简介1.2 地质构造1.3 工程特点及难点2 施工总体布署3 重要施工技术规定、施工程序及措施3.1 重要施工技术规定3.2 重要施工工艺流程3.3 重要施工措施4 重要资源配置计划4.1 重要人员配置计划4.2 重要施工设备、机具计划4.3 重要材料供应计划5 施工进度计划6 质量及安全保证措施6.1 质量保证措施6.2 安全保证措施7 附图钢护筒施工方案1 工程概况1.1 工程简介武船双柳基地滑道工程位于武汉市阳逻经济开发区双柳镇长江左岸（汪铺村及王范高蒋村之间），沿江岸线 300m。横向下水滑道长约 186.2m(垂直于轨道下水方向)，宽 196.2m(顺轨道下水方向)，其中轨道长 195.2m。共设置 32 组轨道。滑道顶部轨道顶标高 22.30m，滑道末端轨道顶标高-2.10m。采纳 QU100 钢轨。水下灌注桩采纳钻孔钢平台施工，钻孔钢平台采纳 φ2000mm 钢护筒（δ=16mm）做支撑，水下钢护筒打设数量为 9 列，22 排（P-X 排），共 198 根，栈桥区域两根桩，合计 200 根钢护筒，护筒顶标高+22.5m，护筒底标高规定坐落在岩面，最小入土深度不得不不小于 10m，桩帽如下 3m~5m。1.2 地质构造地层重要由粉土、粉质粘土、粉质粘土及粉细砂、细砂、卵石和含砾粉砂岩构成。勘区地层成因以河流冲积、冲洪积为主，且地层分布不均匀。地层自地表而下按单元土体分述如下：① 冲填土：黄褐色，松散状态，重要由粘性土构成，夹少许粉土，重要分布在陆地区域，层厚较薄，局部存在抛石，15 号孔抛石厚度为 1.5 米，16 号孔抛石厚度为 1.3 米，11～14 号孔抛石厚度约为 0.5 米。层厚 0.5～3.50m。② 粉土夹粉质粘土、粉砂：黄褐～灰色，混砂不均，呈互层状，含云母，含少许腐植物，饱和，埋深在 0.00～3.00 m 之间，层厚 1.50～6.20m，强度较差，中等压缩性。③ 粉质粘土：黄褐色，可塑状态，重要在陆地区域，以层状发育，夹有少许粉砂，层顶埋深在 1.50～7.80m 之间，层厚 1.00～7.20m，强度较差，中等压缩性。④ 粘土：黄褐色，以可塑为主，局部为硬塑状态，含少许铁锰质氧化物。重要在陆地区域，层顶埋深在 0.60～10.70m 之间，层厚 0.90～5.70m，强度一般，中等压缩性。⑤ 粉质粘土夹粉土层：灰色，可塑状态，粉土、粉砂呈薄层状互层状存在，含云母，饱和，稍密状态；层顶埋深在 2.60～12.50m...
