钢板桩专项施工方案3

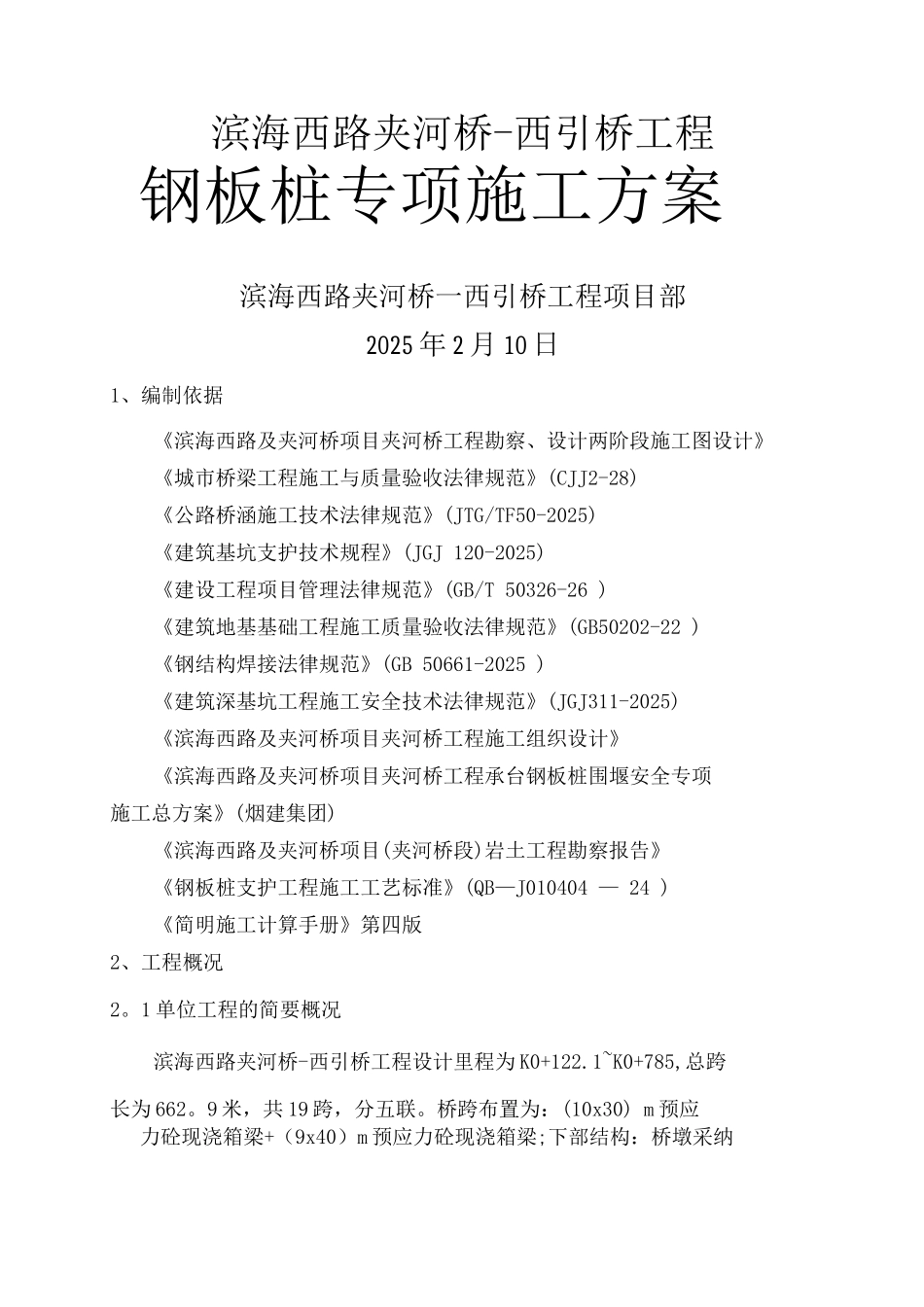

滨海西路夹河桥-西引桥工程钢板桩专项施工方案滨海西路夹河桥一西引桥工程项目部2025 年 2 月 10 日1、编制依据《滨海西路及夹河桥项目夹河桥工程勘察、设计两阶段施工图设计》《城市桥梁工程施工与质量验收法律规范》(CJJ2-28)《公路桥涵施工技术法律规范》(JTG/TF50-2025)《建筑基坑支护技术规程》(JGJ 120-2025)《建设工程项目管理法律规范》(GB/T 50326-26 )《建筑地基基础工程施工质量验收法律规范》(GB50202-22 )《钢结构焊接法律规范》(GB 50661-2025 )《建筑深基坑工程施工安全技术法律规范》(JGJ311-2025)《滨海西路及夹河桥项目夹河桥工程施工组织设计》《滨海西路及夹河桥项目夹河桥工程承台钢板桩围堰安全专项施工总方案》(烟建集团)《滨海西路及夹河桥项目(夹河桥段)岩土工程勘察报告》《钢板桩支护工程施工工艺标准》(QB—J010404 — 24 )《简明施工计算手册》第四版2、工程概况2。1 单位工程的简要概况滨海西路夹河桥-西引桥工程设计里程为 K0+122.1~K0+785,总跨长为 662。9 米，共 19 跨，分五联。桥跨布置为：(10x30) m 预应力砼现浇箱梁+（9x40）m 预应力砼现浇箱梁;下部结构：桥墩采纳花瓶墩，桥台采纳薄壁桥台，桩基均采纳钻孔灌注桩基础。建设工期：拟从 2025 年 10 月 1 日至 2025 年 7 月 31 日.投资额：约 7933 万元。2。2 分项工程概况全桥共 18 个承台和 1 个桥台，承台类型均为 2。5mx12mx7.5m 型式，桥台类型为 25m*6m*2m。承台采纳钢板桩围堰施工，桥台采纳放坡开挖法施工.2、3 施工条件除 13# —18#承台施工处在水上施工平台外，其余承台钢板桩围堰施工均在陆地施工。本工程地质情况根据烟台金宇岩土有限责任公司提供的《滨海西路及夹河桥工程（夹河桥段）岩土工程勘察报告》金勘字20250949 的地质资料显示，场区揭露的地层自上向下主要为⑴素填土、⑵中细砂、⑵一 1 淤泥质粉质黏土、⑵-2 粉质黏土、⑶中细砂、⑷粉土、⑸粉质黏土、⑹粉质黏土、⑹-1 中砂、⑺粉土、⑻中粗砂、⑼圆砾层、⑼-1粉质黏土。根据烟台海洋站多年观测资料：桥址区黄海海域为正规的半日潮,最高高潮位：3.67m；最低高潮位：一 0.77m；平均高潮位:2.10m；平均低潮位：0。61m；平均潮面：1.33m。3、方案设计考虑到开挖深度较深，而且地质条件较差，地下水位较高,受潮汐影响较大，承台基坑开挖采纳钢板桩围堰进行支护。钢板桩围堰采纳锁扣钢板桩。锁扣钢板桩采纳 10mm 厚大块钢板和工...
