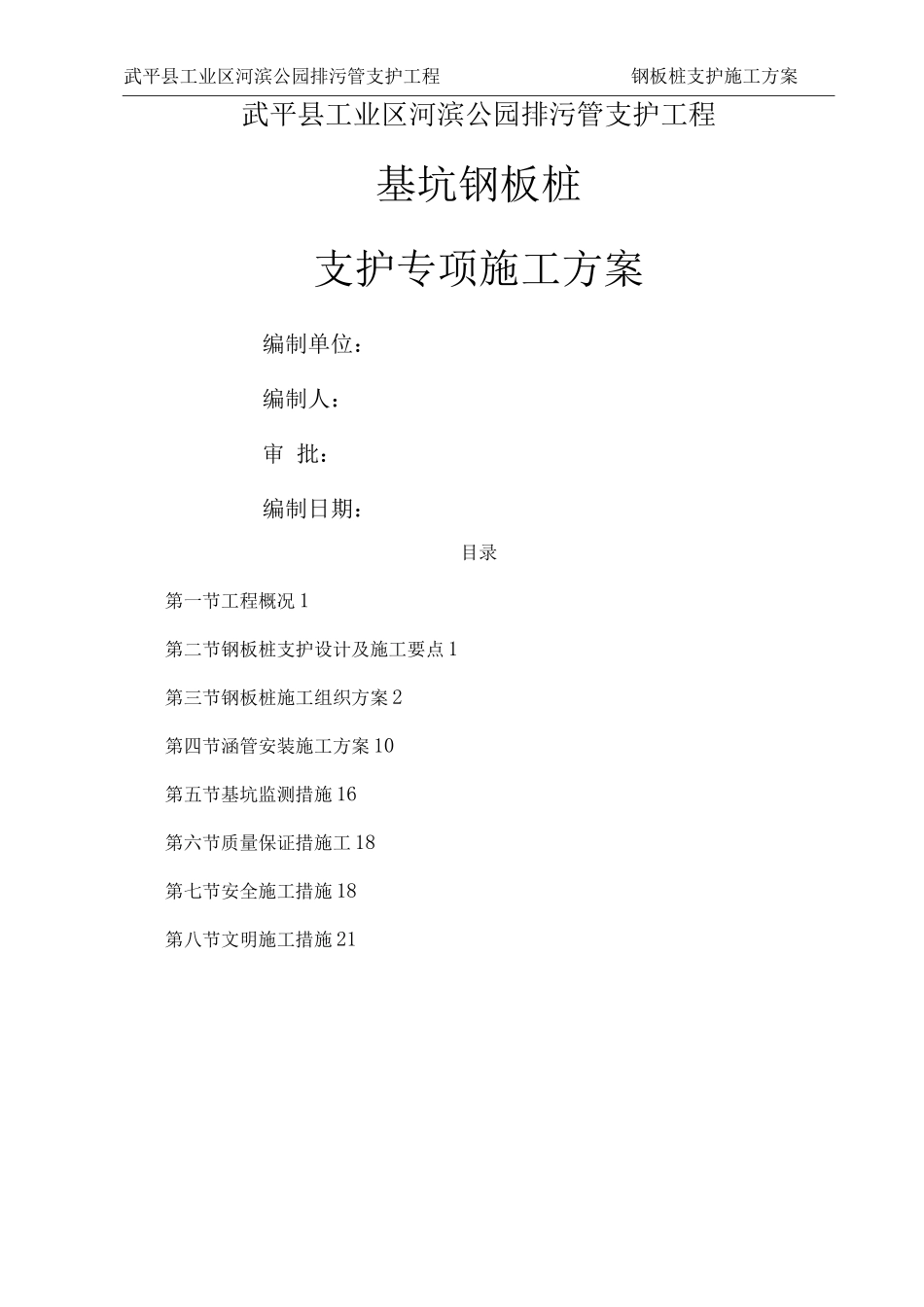

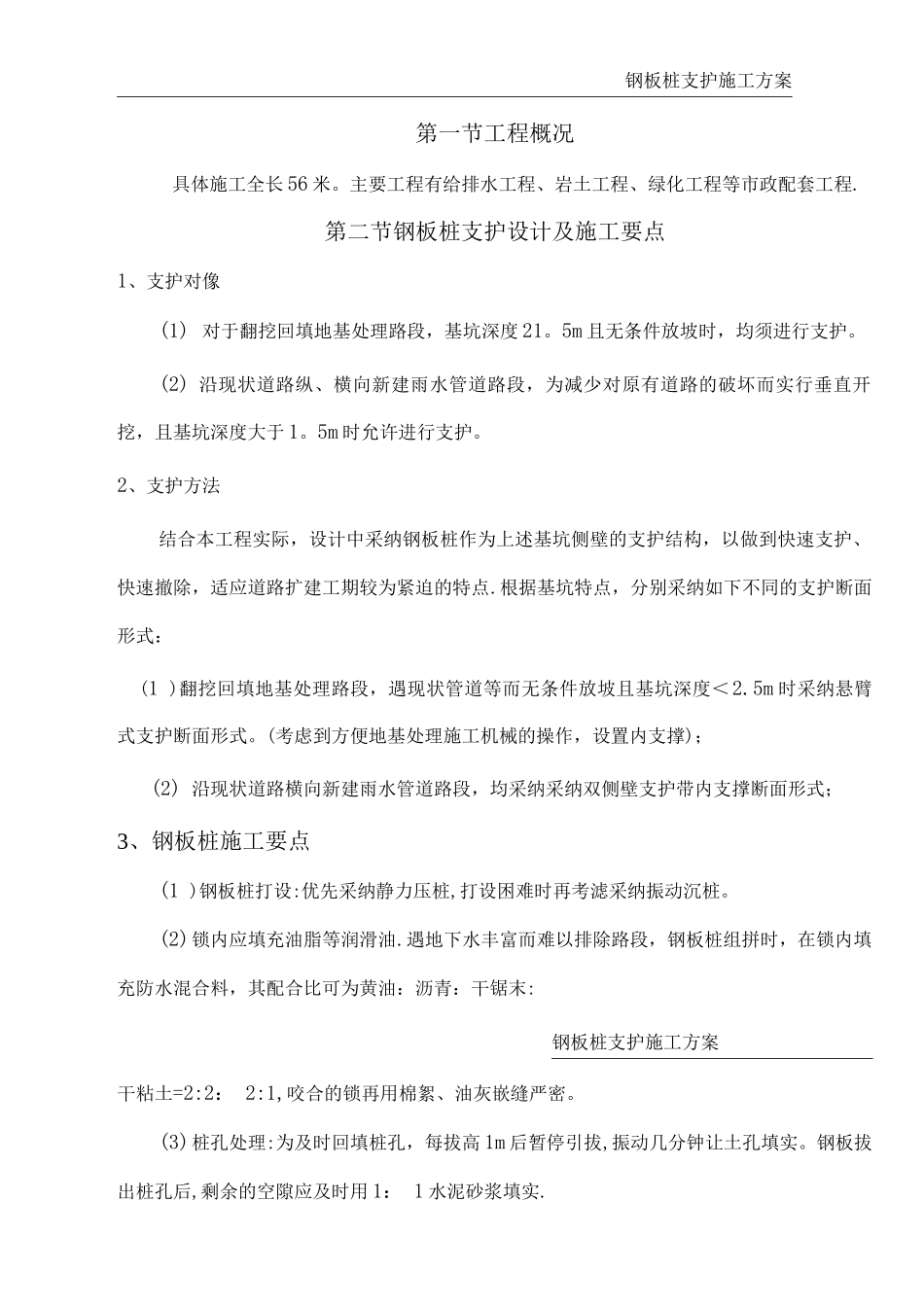

武平县工业区河滨公园排污管支护工程基坑钢板桩支护专项施工方案编制单位：编制人：审 批：编制日期：目录第一节工程概况 1第二节钢板桩支护设计及施工要点 1第三节钢板桩施工组织方案 2第四节涵管安装施工方案 10第五节基坑监测措施 16第六节质量保证措施工 18第七节安全施工措施 18第八节文明施工措施 21武平县工业区河滨公园排污管支护工程钢板桩支护施工方案钢板桩支护施工方案第一节工程概况具体施工全长 56 米
主要工程有给排水工程、岩土工程、绿化工程等市政配套工程
第二节钢板桩支护设计及施工要点1、支护对像(1) 对于翻挖回填地基处理路段，基坑深度 21
5m 且无条件放坡时，均须进行支护
(2) 沿现状道路纵、横向新建雨水管道路段，为减少对原有道路的破坏而实行垂直开挖，且基坑深度大于 1
5m 时允许进行支护
2、支护方法结合本工程实际，设计中采纳钢板桩作为上述基坑侧壁的支护结构，以做到快速支护、快速撤除，适应道路扩建工期较为紧迫的特点
根据基坑特点，分别采纳如下不同的支护断面形式：(1 )翻挖回填地基处理路段，遇现状管道等而无条件放坡且基坑深度＜2
5m 时采纳悬臂式支护断面形式
(考虑到方便地基处理施工机械的操作，设置内支撑)；(2) 沿现状道路横向新建雨水管道路段，均采纳采纳双侧壁支护带内支撑断面形式；3、钢板桩施工要点(1 )钢板桩打设:优先采纳静力压桩,打设困难时再考滤采纳振动沉桩
(2)锁内应填充油脂等润滑油
遇地下水丰富而难以排除路段，钢板桩组拼时，在锁内填充防水混合料，其配合比可为黄油：沥青：干锯末:钢板桩支护施工方案干粘土=2:2： 2:1,咬合的锁再用棉絮、油灰嵌缝严密
(3)桩孔处理:为及时回填桩孔，每拔高 1m 后暂停引拔,振动几分钟让土孔填实
钢板拔出桩孔后,剩余的空隙应及时用 1： 1 水泥砂浆填实

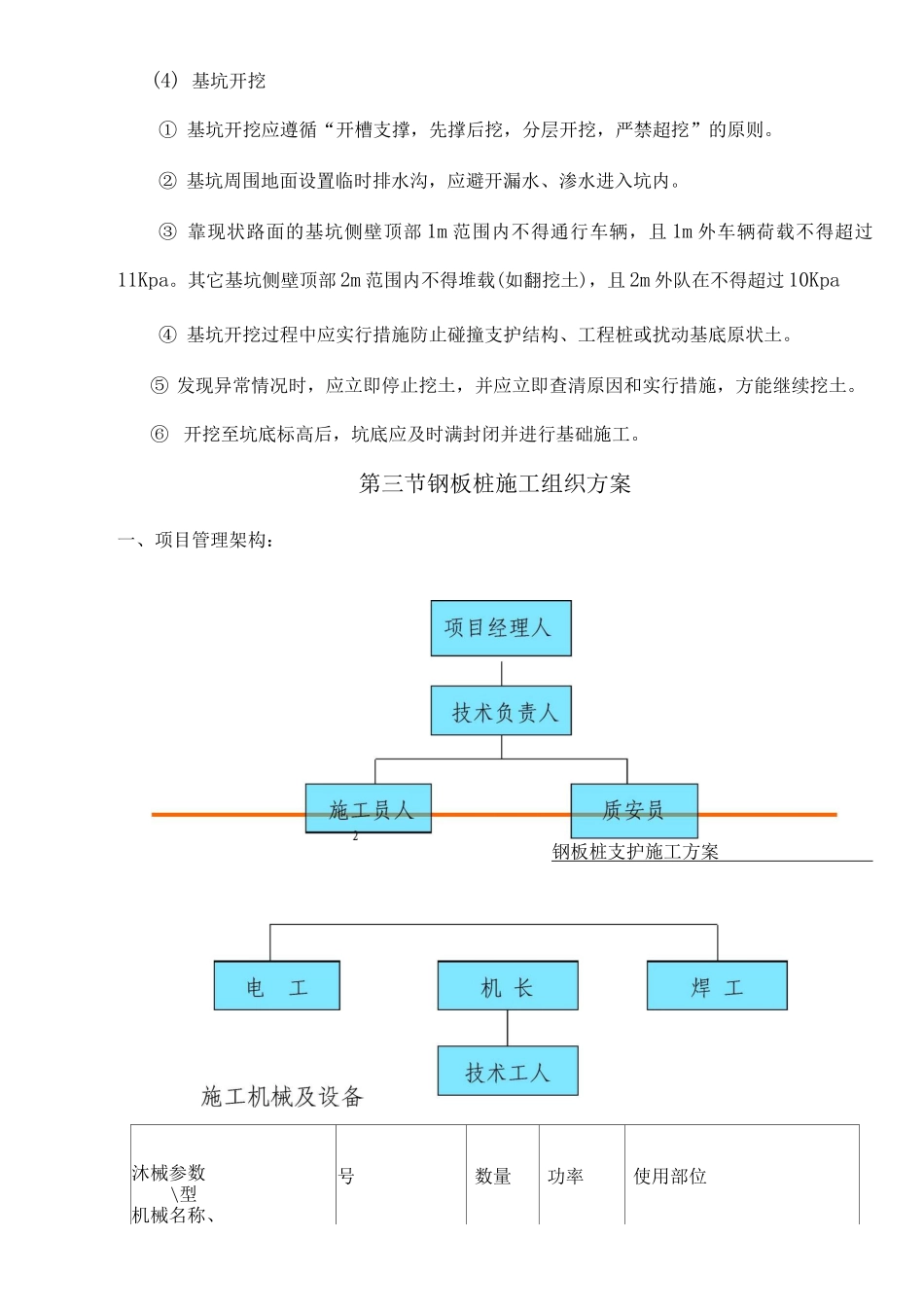

(4) 基坑开挖① 基坑开挖应遵循“开槽支撑
