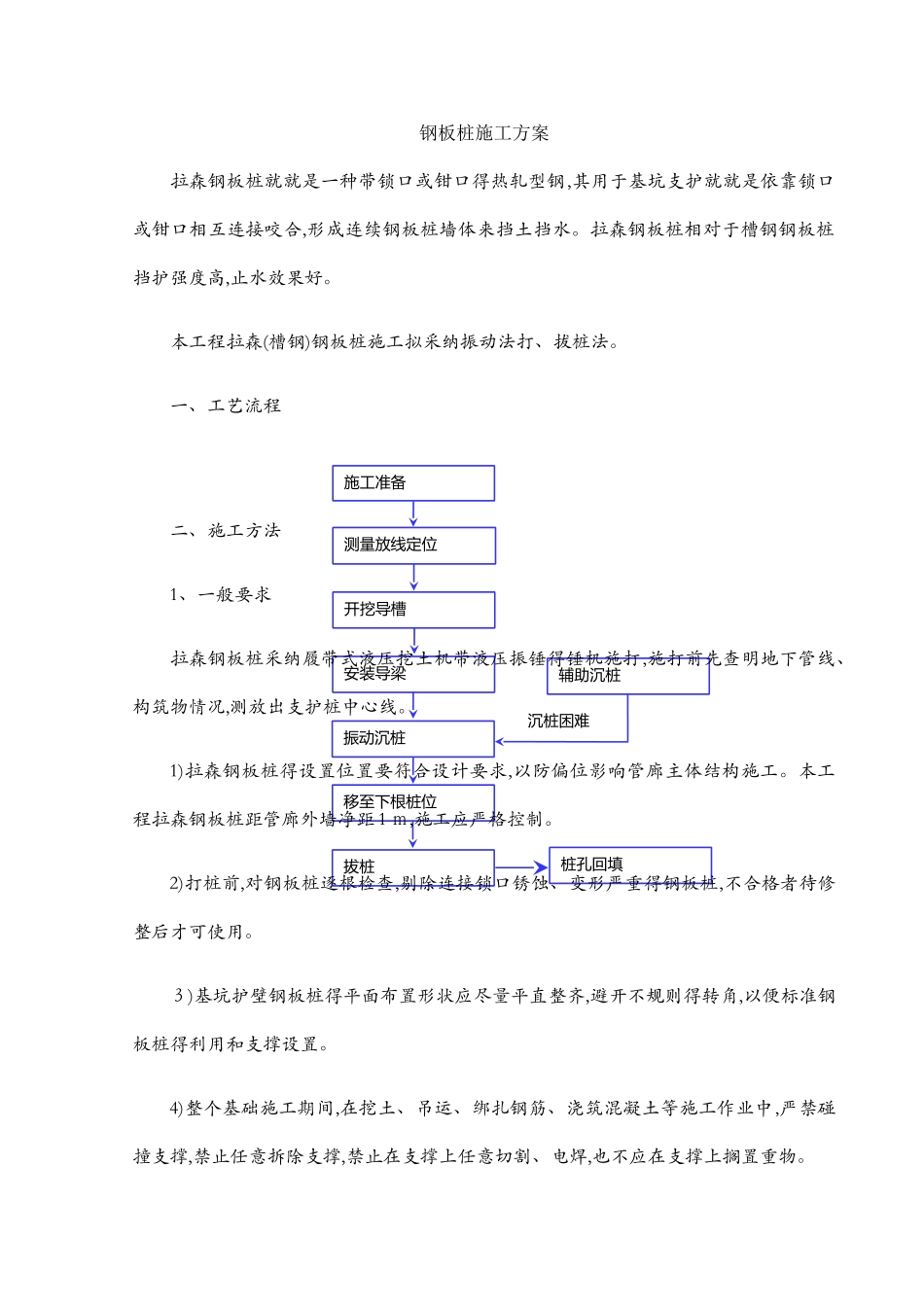

开挖导槽测量放线定位施工准备安装导梁桩孔回填振动沉桩移至下根桩位拔桩辅助沉桩沉桩困难钢板桩施工方案拉森钢板桩就就是一种带锁口或钳口得热轧型钢,其用于基坑支护就就是依靠锁口或钳口相互连接咬合,形成连续钢板桩墙体来挡土挡水。拉森钢板桩相对于槽钢钢板桩挡护强度高,止水效果好。本工程拉森(槽钢)钢板桩施工拟采纳振动法打、拔桩法。一、工艺流程二、施工方法1、一般要求拉森钢板桩采纳履带式液压挖土机带液压振锤得锤机施打,施打前先查明地下管线、构筑物情况,测放出支护桩中心线。1)拉森钢板桩得设置位置要符合设计要求,以防偏位影响管廊主体结构施工。本工程拉森钢板桩距管廊外墙净距 1 ｍ,施工应严格控制。2)打桩前,对钢板桩逐根检查,剔除连接锁口锈蚀、变形严重得钢板桩,不合格者待修整后才可使用。３)基坑护壁钢板桩得平面布置形状应尽量平直整齐,避开不规则得转角,以便标准钢板桩得利用和支撑设置。4)整个基础施工期间,在挖土、吊运、绑扎钢筋、浇筑混凝土等施工作业中,严禁碰撞支撑,禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物。5)在打桩及打桩机开行范围内清除地面及地下障碍、平整场地、做好排水沟、修筑临时道路6)施打前板桩咬口处宜涂抹黄油以保证施打得顺利和提高防水效果。2、钢板桩得检验、矫正、吊装及堆放1)钢板桩得检验(1)钢板桩运到施工场地后,需进行整理。清除锁口内杂物(如电焊瘤渣、废填充物等),对缺陷部位加以整修。(2)用于基坑临时支护得钢板桩,主要进行外观检验,包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等,新钢板桩必须符合了同厂质量标准,重复使用得钢板桩应符合下表得检验标准要求,否则在打设前应予以矫正。表 钢板桩检验标准参考表 序号检查项目允许偏差检查方法单位数值1桩垂直度％<１尺量2桩身弯曲度＜2％LL 为桩长,尺量3齿槽平直度及光滑度无电焊渣或毛刺用 1m 长得桩段做通过试验4桩长度不小于设计长度尺量(3)锁口检查得方法:用一块长约 2m 得同类型、同规格得钢板桩作标准,将所有同型号得钢板桩做锁口通过检查。检查采纳卷扬机拉动标准钢板桩平车,从桩头至桩尾作锁口通过检查。对于检查出得锁口扭曲及“死弯”进行校正。(4)为确保每片钢板桩得两侧锁口平行。同时,尽可能使钢板桩得宽度都在同一宽度规格内。需要进行宽度检查,方法就就是:对于每片钢板桩分为上中下三部分用钢尺测量其宽度,使每片桩得宽度在同一尺寸内,每片相邻数差值以小于...
