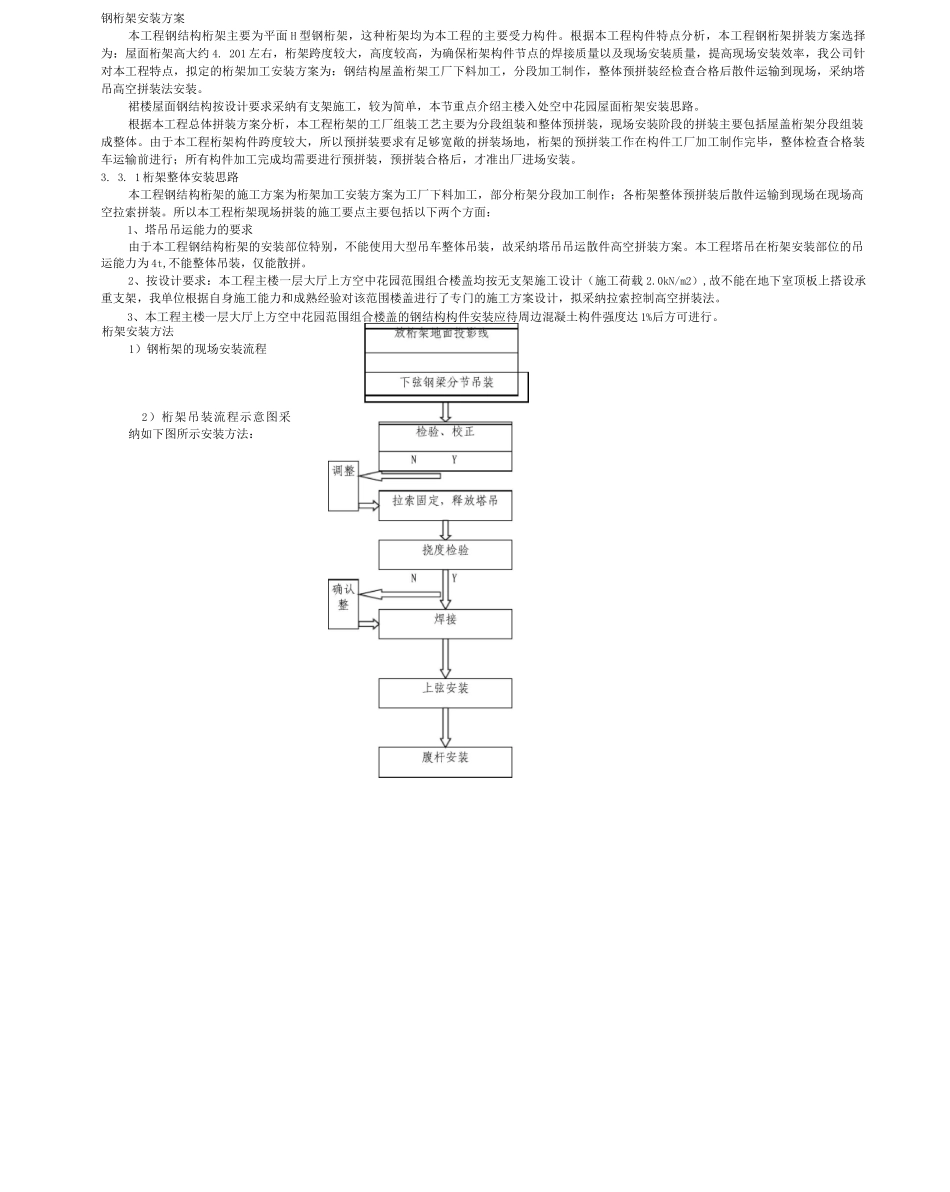

钢桁架安装方案本工程钢结构桁架主要为平面 H 型钢桁架，这种桁架均为本工程的主要受力构件。根据本工程构件特点分析，本工程钢桁架拼装方案选择为：屋面桁架高大约 4. 201 左右，桁架跨度较大，高度较高，为确保桁架构件节点的焊接质量以及现场安装质量，提高现场安装效率，我公司针对本工程特点，拟定的桁架加工安装方案为：钢结构屋盖桁架工厂下料加工，分段加工制作，整体预拼装经检查合格后散件运输到现场，采纳塔吊高空拼装法安装。裙楼屋面钢结构按设计要求采纳有支架施工，较为简单，本节重点介绍主楼入处空中花园屋面桁架安装思路。根据本工程总体拼装方案分析，本工程桁架的工厂组装工艺主要为分段组装和整体预拼装，现场安装阶段的拼装主要包括屋盖桁架分段组装成整体。由于本工程桁架构件跨度较大，所以预拼装要求有足够宽敞的拼装场地，桁架的预拼装工作在构件工厂加工制作完毕，整体检查合格装车运输前进行；所有构件加工完成均需要进行预拼装，预拼装合格后，才准出厂进场安装。3. 3. 1 桁架整体安装思路本工程钢结构桁架的施工方案为桁架加工安装方案为工厂下料加工，部分桁架分段加工制作；各桁架整体预拼装后散件运输到现场在现场高空拉索拼装。所以本工程桁架现场拼装的施工要点主要包括以下两个方面：1、塔吊吊运能力的要求由于本工程钢结构桁架的安装部位特别，不能使用大型吊车整体吊装，故采纳塔吊吊运散件高空拼装方案。本工程塔吊在桁架安装部位的吊运能力为 4t,不能整体吊装，仅能散拼。2、按设计要求：本工程主楼一层大厅上方空中花园范围组合楼盖均按无支架施工设计（施工荷载 2.0kN/m2）,故不能在地下室顶板上搭设承重支架，我单位根据自身施工能力和成熟经验对该范围楼盖进行了专门的施工方案设计，拟采纳拉索控制高空拼装法。3、本工程主楼一层大厅上方空中花园范围组合楼盖的钢结构构件安装应待周边混凝土构件强度达 1%后方可进行。桁架安装方法1）钢桁架的现场安装流程2）桁架吊装流程示意图采纳如下图所示安装方法：'，计算酬铜然度及重舅经计算酬褓重量纲 0t 件牌料连抻点重绷 6 吨.岑昂在此麻皿 4T,必须采纳双机棉|LO#W^§t»35mm ,应采蛾城麴嬴，在艇健族对衅戳，曲件正立于划粕戳健，塔吊秫若 mt支映连故翻耕头两嫩两樱风用牌榭牛左右黝°第二步:ja JX 90X11 双d68OOR9L891第四步：安耕札撤拒索;3、桁架拼装工艺技术措施按工厂内整体预拼装的顺序和要求进行拼装，先吊上下弦杆，用拉索...
