钢筋工程施工方案(2)

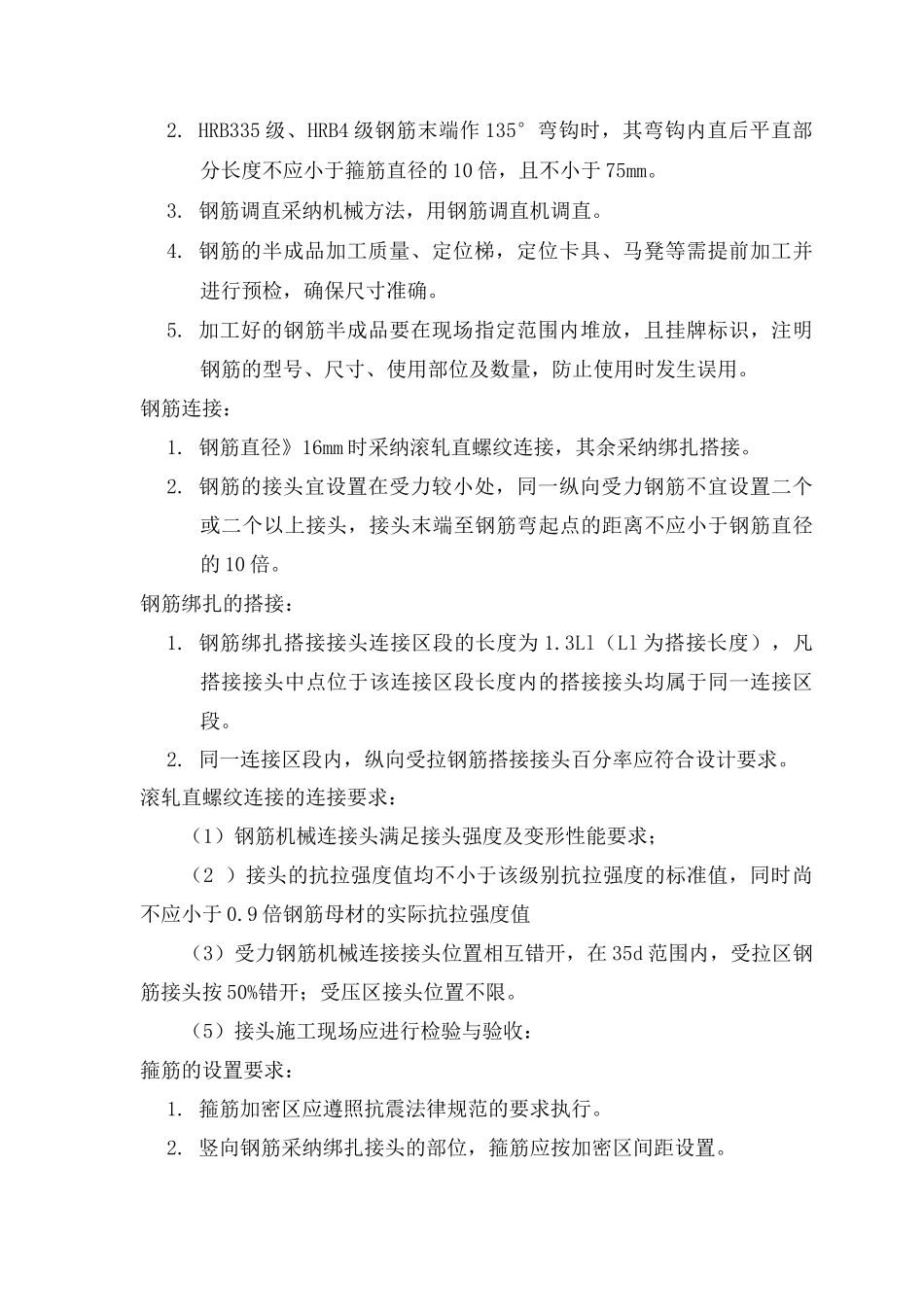

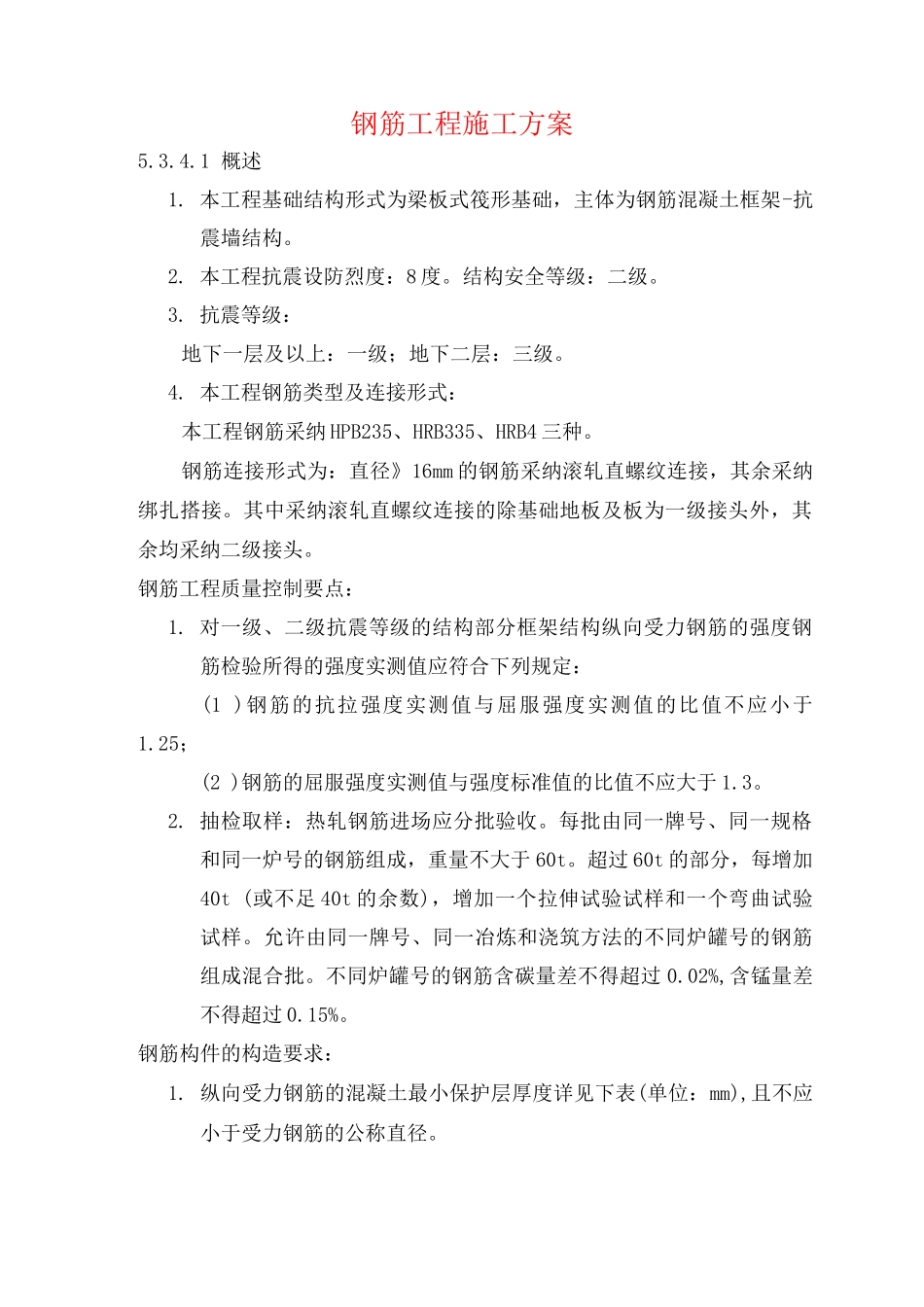

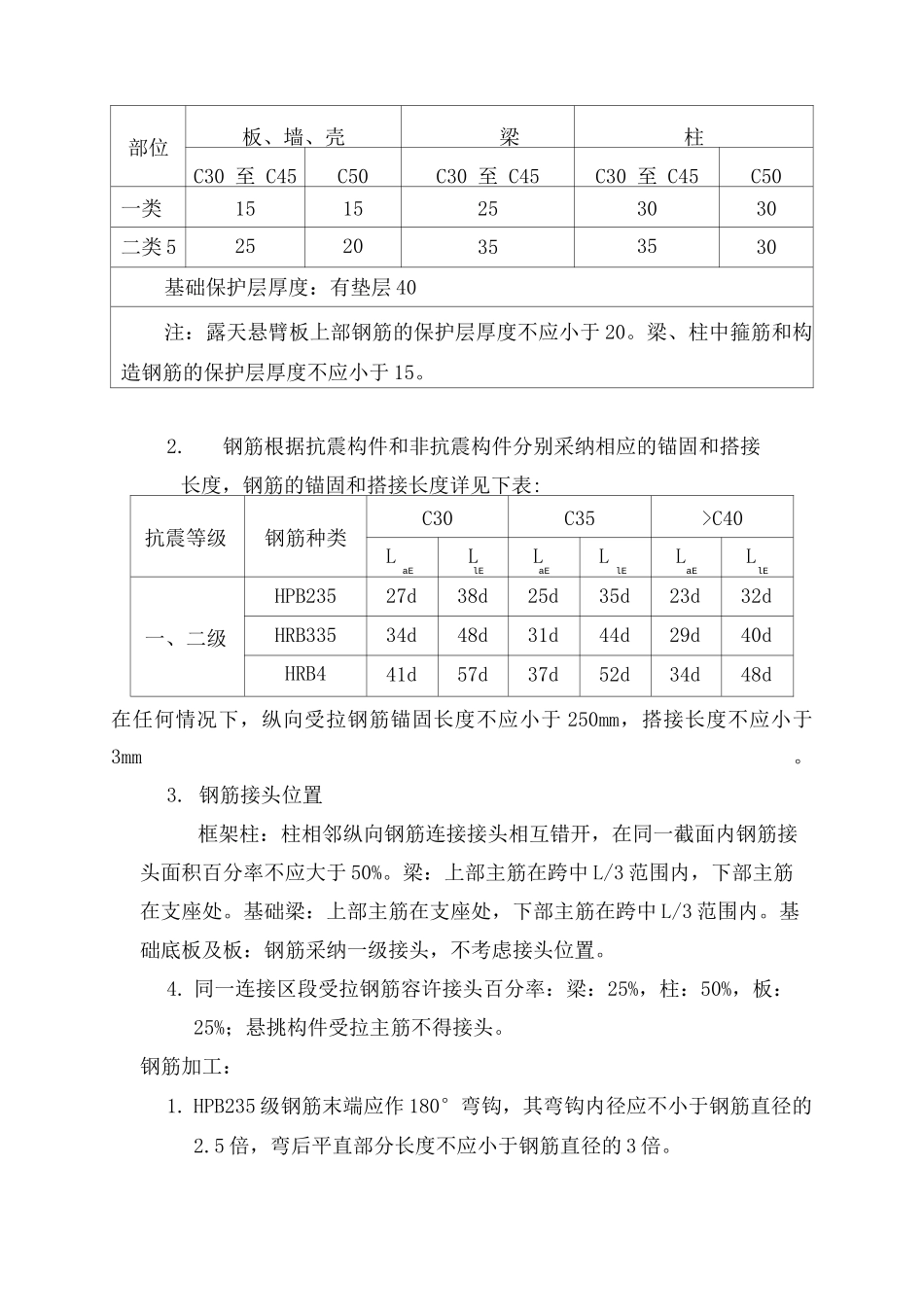

钢筋工程施工方案5.3.4.1 概述1. 本工程基础结构形式为梁板式筏形基础，主体为钢筋混凝土框架-抗震墙结构。2. 本工程抗震设防烈度：8 度。结构安全等级：二级。3. 抗震等级：地下一层及以上：一级；地下二层：三级。4. 本工程钢筋类型及连接形式：本工程钢筋采纳 HPB235、HRB335、HRB4 三种。钢筋连接形式为：直径》16mm 的钢筋采纳滚轧直螺纹连接，其余采纳绑扎搭接。其中采纳滚轧直螺纹连接的除基础地板及板为一级接头外，其余均采纳二级接头。钢筋工程质量控制要点：1. 对一级、二级抗震等级的结构部分框架结构纵向受力钢筋的强度钢筋检验所得的强度实测值应符合下列规定：(1 )钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25；(2 )钢筋的屈服强度实测值与强度标准值的比值不应大于 1.3。2. 抽检取样：热轧钢筋进场应分批验收。每批由同一牌号、同一规格和同一炉号的钢筋组成，重量不大于 60t。超过 60t 的部分，每增加40t (或不足 40t 的余数)，增加一个拉伸试验试样和一个弯曲试验试样。允许由同一牌号、同一冶炼和浇筑方法的不同炉罐号的钢筋组成混合批。不同炉罐号的钢筋含碳量差不得超过 0.02%,含锰量差不得超过 0.15%。钢筋构件的构造要求：1. 纵向受力钢筋的混凝土最小保护层厚度详见下表(单位：mm),且不应小于受力钢筋的公称直径。部位板、墙、壳梁柱C30 至 C45C50C30 至 C45C30 至 C45C50一类1515253030二类 52520353530基础保护层厚度：有垫层 40注：露天悬臂板上部钢筋的保护层厚度不应小于 20。梁、柱中箍筋和构造钢筋的保护层厚度不应小于 15。2.钢筋根据抗震构件和非抗震构件分别采纳相应的锚固和搭接长度，钢筋的锚固和搭接长度详见下表:抗震等级钢筋种类C30C35>C40LaELlELaELlELaELlE一、二级HPB23527d38d25d35d23d32dHRB33534d48d31d44d29d40dHRB441d57d37d52d34d48d在任何情况下，纵向受拉钢筋锚固长度不应小于 250mm，搭接长度不应小于3mm。3. 钢筋接头位置框架柱：柱相邻纵向钢筋连接接头相互错开，在同一截面内钢筋接头面积百分率不应大于 50%。梁：上部主筋在跨中 L/3 范围内，下部主筋在支座处。基础梁：上部主筋在支座处，下部主筋在跨中 L/3 范围内。基础底板及板：钢筋采纳一级接头，不考虑接头位置。4. 同一连接区段受拉钢筋容许接头百分率：梁：25%，柱：50%，板：25%；悬挑构件受拉主筋不得接头。钢筋加工：1. HPB235 级钢筋末端应作 180°弯钩，其弯钩内...
