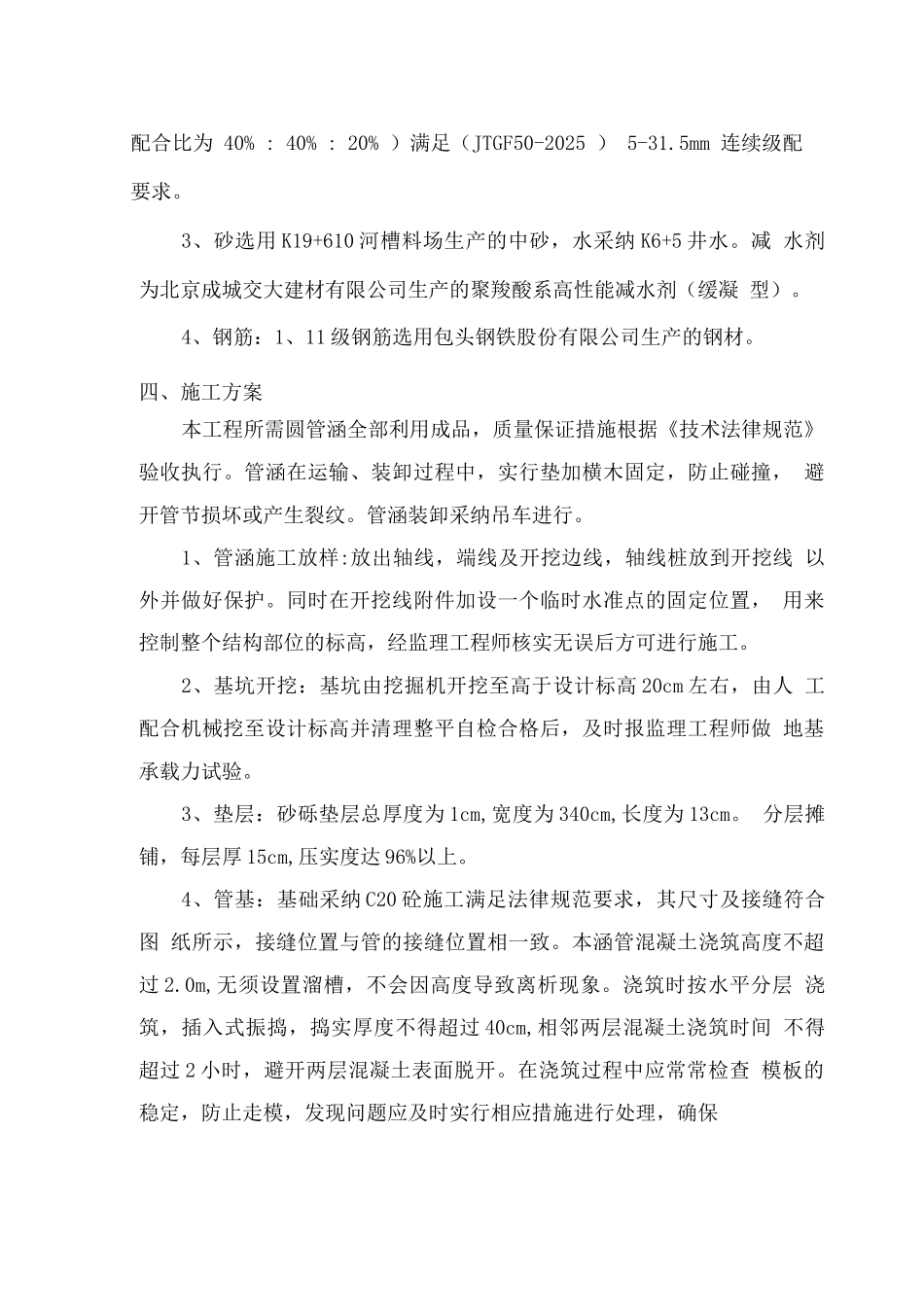

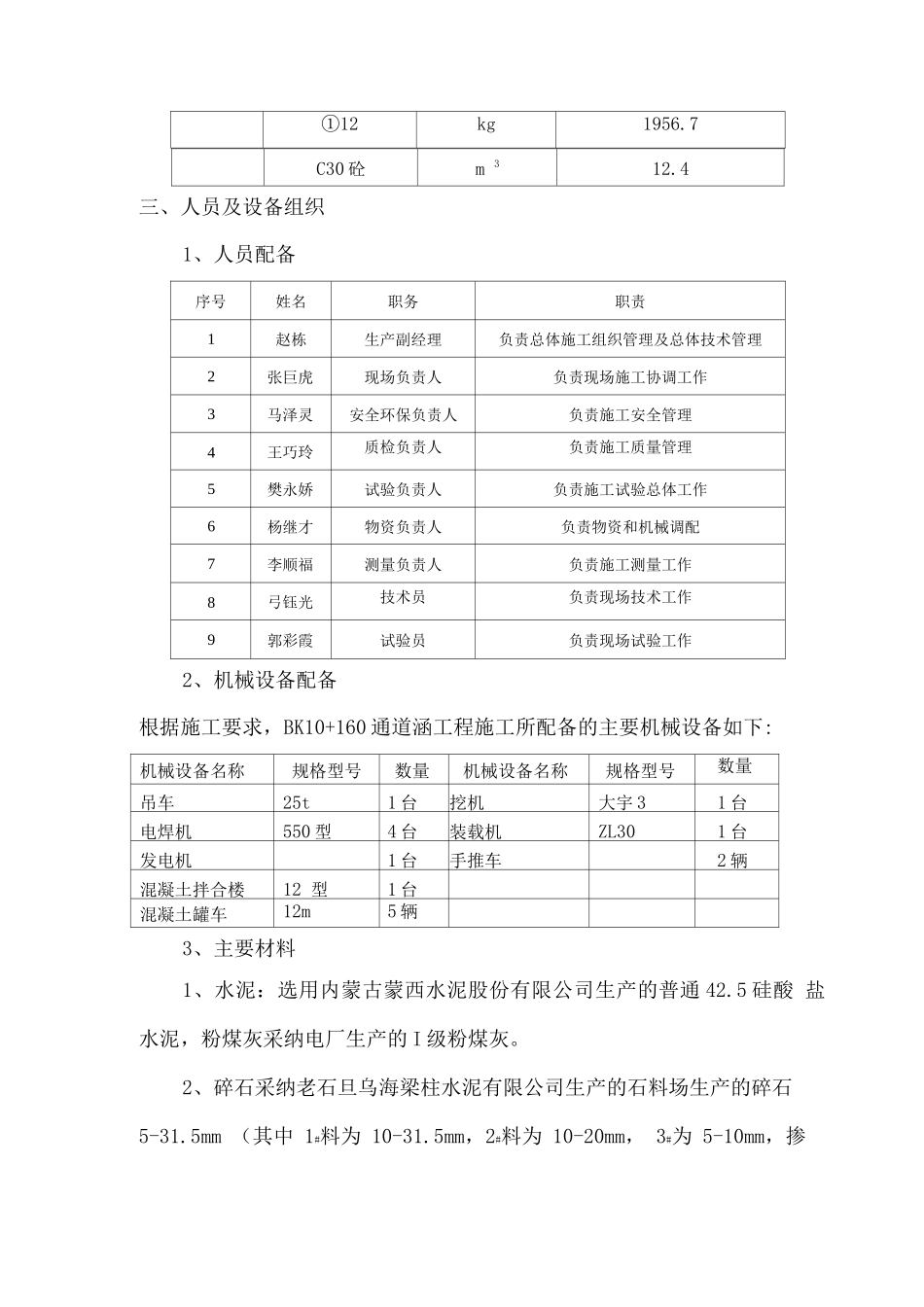

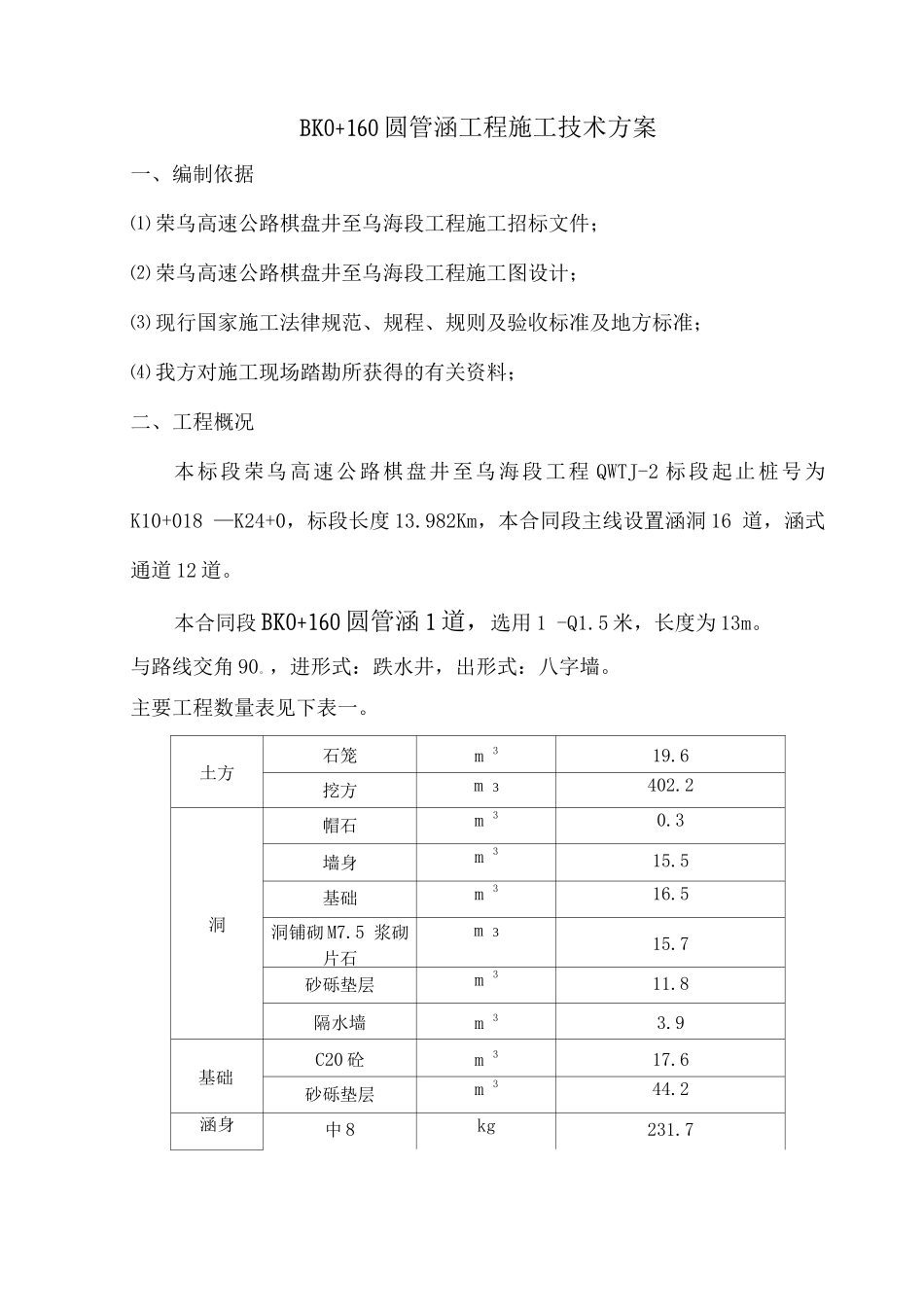

BK0+160 圆管涵工程施工技术方案一、编制依据⑴ 荣乌高速公路棋盘井至乌海段工程施工招标文件；⑵ 荣乌高速公路棋盘井至乌海段工程施工图设计；⑶ 现行国家施工法律规范、规程、规则及验收标准及地方标准；⑷ 我方对施工现场踏勘所获得的有关资料；二、工程概况本标段荣乌高速公路棋盘井至乌海段工程 QWTJ-2 标段起止桩号为 K10+018 —K24+0，标段长度 13.982Km，本合同段主线设置涵洞 16 道，涵式通道 12 道。本合同段 BK0+160 圆管涵 1 道，选用 1 -Q1.5 米，长度为 13m。与路线交角 90。，进形式：跌水井，出形式：八字墙。主要工程数量表见下表一。土方石笼m 319.6挖方m 3402.2洞帽石m 30.3墙身m 315.5基础m 316.5洞铺砌 M7.5 浆砌片石m 315.7砂砾垫层m 311.8隔水墙m 33.9基础C20 砼m 317.6砂砾垫层m 344.2涵身中 8kg231.7①12kg1956.7C30 砼m 312.4三、人员及设备组织1、人员配备序号姓名职务职责1赵栋生产副经理负责总体施工组织管理及总体技术管理2张巨虎现场负责人负责现场施工协调工作3马泽灵安全环保负责人负责施工安全管理4王巧玲质检负责人负责施工质量管理5樊永娇试验负责人负责施工试验总体工作6杨继才物资负责人负责物资和机械调配7李顺福测量负责人负责施工测量工作8弓钰光技术员负责现场技术工作9郭彩霞试验员负责现场试验工作2、机械设备配备根据施工要求，BK10+160 通道涵工程施工所配备的主要机械设备如下:机械设备名称规格型号数量机械设备名称规格型号数量吊车25t1 台挖机大宇 31 台电焊机550 型4 台装载机ZL301 台发电机1 台手推车2 辆混凝土拌合楼12 型1 台混凝土罐车12m5 辆3、主要材料1、水泥：选用内蒙古蒙西水泥股份有限公司生产的普通 42.5 硅酸 盐水泥，粉煤灰采纳电厂生产的 I 级粉煤灰。2、碎石采纳老石旦乌海梁柱水泥有限公司生产的石料场生产的碎石5-31.5mm （其中 1#料为 10-31.5mm，2#料为 10-20mm， 3#为 5-10mm，掺 配合比为 40% : 40% : 20% ）满足（JTGF50-2025 ） 5-31.5mm 连续级配 要求。3、砂选用 K19+610 河槽料场生产的中砂，水采纳 K6+5 井水。减 水剂为北京成城交大建材有限公司生产的聚羧酸系高性能减水剂（缓凝 型）。4、钢筋：1、11 级钢筋选用包头钢铁股份有限公司生产的钢材。四、施工方案本工程所需圆管涵全部利用成品，质量保证措施根据《技术法律规范》 验收执行。管涵在运输、装卸过程中，实行垫加横...
