钢筋混凝土悬臂式挡土墙施工方案

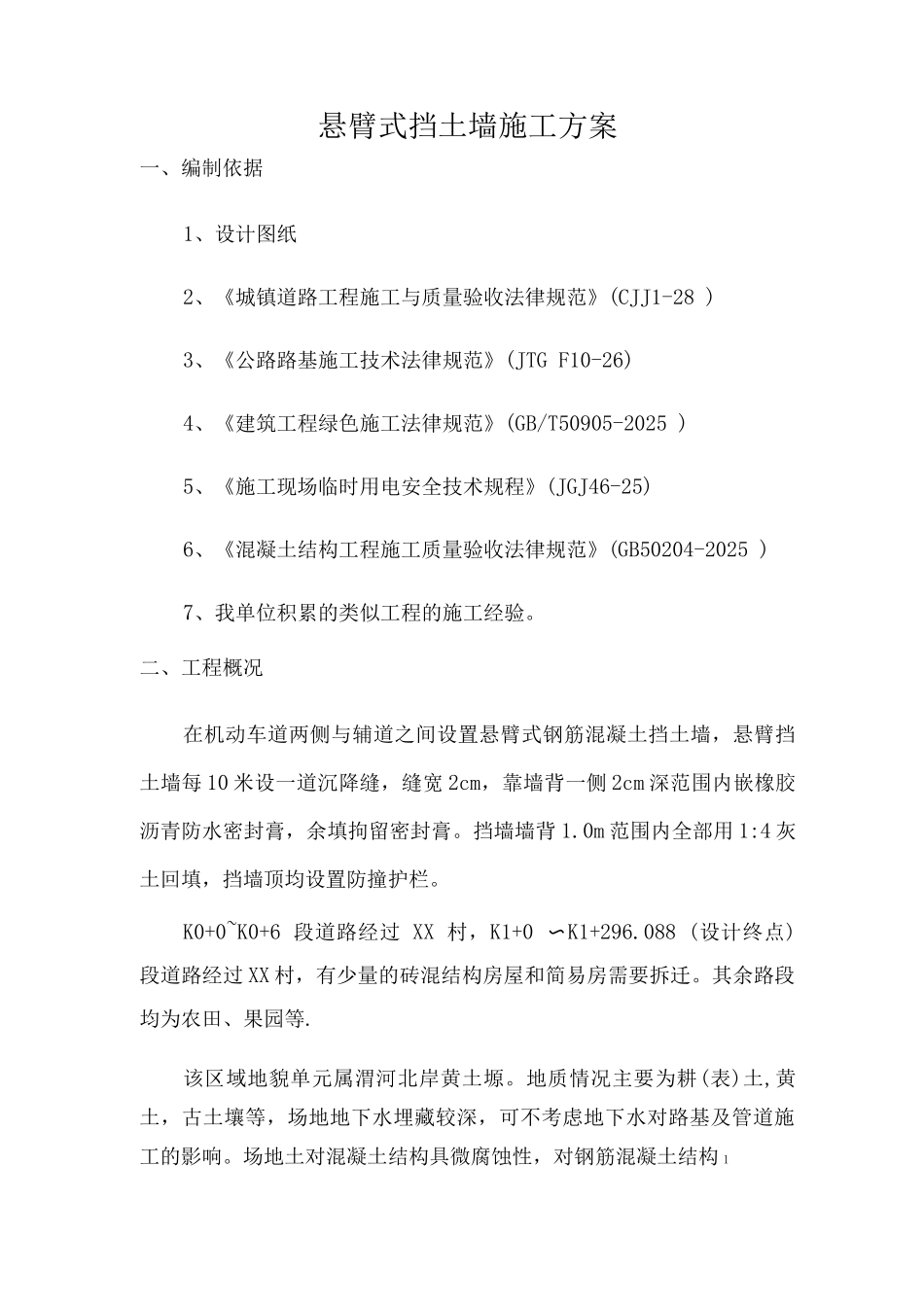

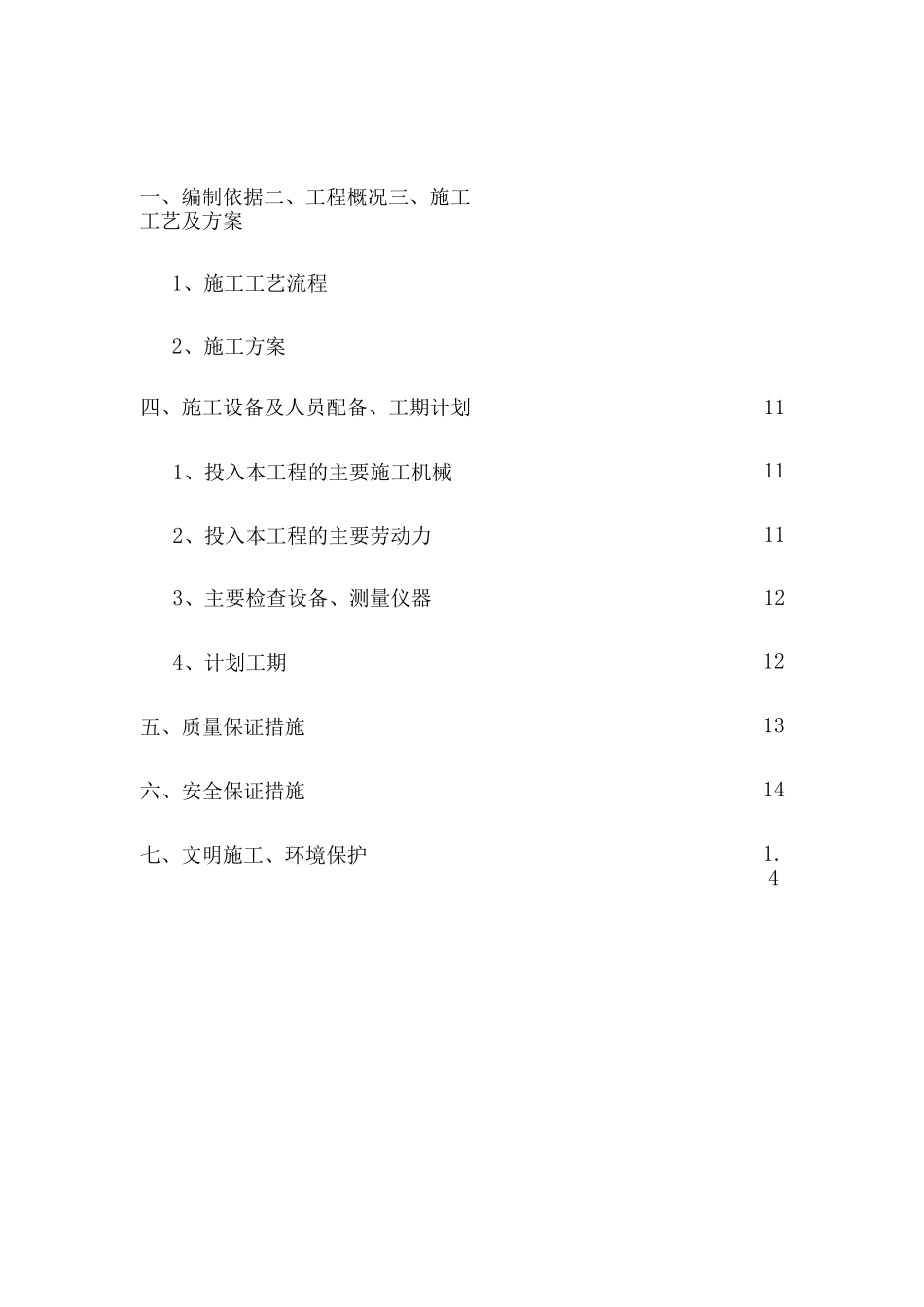

一、编制依据二、工程概况三、施工工艺及方案1、施工工艺流程2、施工方案四、施工设备及人员配备、工期计划111、投入本工程的主要施工机械112、投入本工程的主要劳动力113、主要检查设备、测量仪器124、计划工期12五、质量保证措施13六、安全保证措施14七、文明施工、环境保护1.4悬臂式挡土墙施工方案一、编制依据1、设计图纸2、《城镇道路工程施工与质量验收法律规范》(CJJ1-28 )3、《公路路基施工技术法律规范》(JTG F10-26)4、《建筑工程绿色施工法律规范》(GB/T50905-2025 )5、《施工现场临时用电安全技术规程》(JGJ46-25)6、《混凝土结构工程施工质量验收法律规范》(GB50204-2025 )7、我单位积累的类似工程的施工经验。二、工程概况在机动车道两侧与辅道之间设置悬臂式钢筋混凝土挡土墙，悬臂挡土墙每 10 米设一道沉降缝，缝宽 2cm，靠墙背一侧 2cm 深范围内嵌橡胶沥青防水密封膏，余填拘留密封膏。挡墙墙背 1.0m 范围内全部用 1:4 灰土回填，挡墙顶均设置防撞护栏。K0+0~K0+6 段道路经过 XX 村，K1+0 〜K1+296.088 (设计终点)段道路经过 XX 村，有少量的砖混结构房屋和简易房需要拆迁。其余路段均为农田、果园等.该区域地貌单元属渭河北岸黄土塬。地质情况主要为耕(表)土,黄土，古土壤等，场地地下水埋藏较深，可不考虑地下水对路基及管道施工的影响。场地土对混凝土结构具微腐蚀性，对钢筋混凝土结构 1w2.3 灰土垫层施工3:7 灰土基础厚度 25cm,顶部两侧均应宽出墙底板不小于 0.2m,基础分一次填筑，3:7 灰土垫层压实度＞96%,地基承载力要求》2Kpa。2。4 素混凝土垫层施工3: 7 灰土夯填整平后，进行 0°1m 厚 C20 素混凝土垫层施工作为钢筋绑扎作业面.采纳 GPS 放样出四个角点，支立方木作为模板，采纳小型振捣棒捣固，浇筑完成后及时收光，采纳土工布覆盖，洒水养护。混凝土强度未达到 1.2MPa 以前，不得在其表面来往行人。2.5 悬臂挡墙主体施工(1 )总体要求施工工序为：绑扎主体钢筋 T 立趾板、踵板模板 T 浇筑趾板、踵板混凝土 T 立墙身模板 T 浇筑墙身混凝土(2)钢筋工程① 钢筋制作钢筋采纳集中加工成型，施工现场绑扎焊接的方法进行作业.钢筋在制作前进行调直和除锈，钢筋调直及除锈均保证钢筋无损伤。② 钢筋绑扎钢筋采纳集中加工成型，施工现场绑扎焊接的方法进行作业。A、底板钢筋根据设计在垫层面测量放样，布设 C35 混凝土垫块（保护层）.在垫块上铺设横向钢筋，铺设纵向钢筋及...
