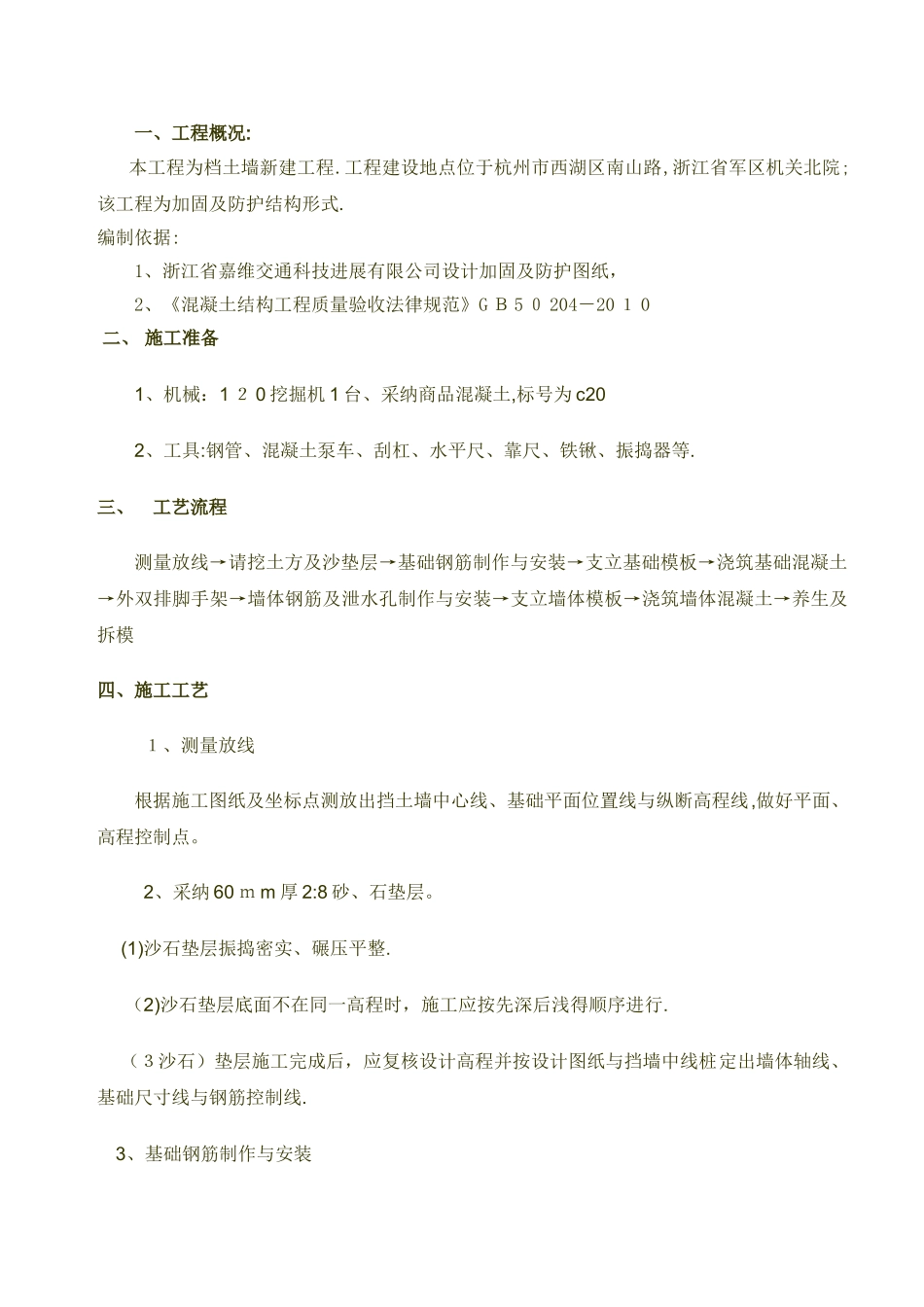

一、工程概况: 本工程为档土墙新建工程
工程建设地点位于杭州市西湖区南山路,浙江省军区机关北院;该工程为加固及防护结构形式
编制依据:1、浙江省嘉维交通科技进展有限公司设计加固及防护图纸，2、《混凝土结构工程质量验收法律规范》G Ｂ 5 ０ 204－20 １ 0 二、 施工准备1、机械：1 ２ 0 挖掘机 1 台、采纳商品混凝土,标号为 c202、工具:钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、振捣器等
三、 工艺流程测量放线→请挖土方及沙垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模四、施工工艺１、测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线与纵断高程线,做好平面、高程控制点
2、采纳 60 ｍ m 厚 2:8 砂、石垫层
(1)沙石垫层振捣密实、碾压平整
（2)沙石垫层底面不在同一高程时，施工应按先深后浅得顺序进行
（３沙石）垫层施工完成后，应复核设计高程并按设计图纸与挡墙中线桩定出墙体轴线、基础尺寸线与钢筋控制线

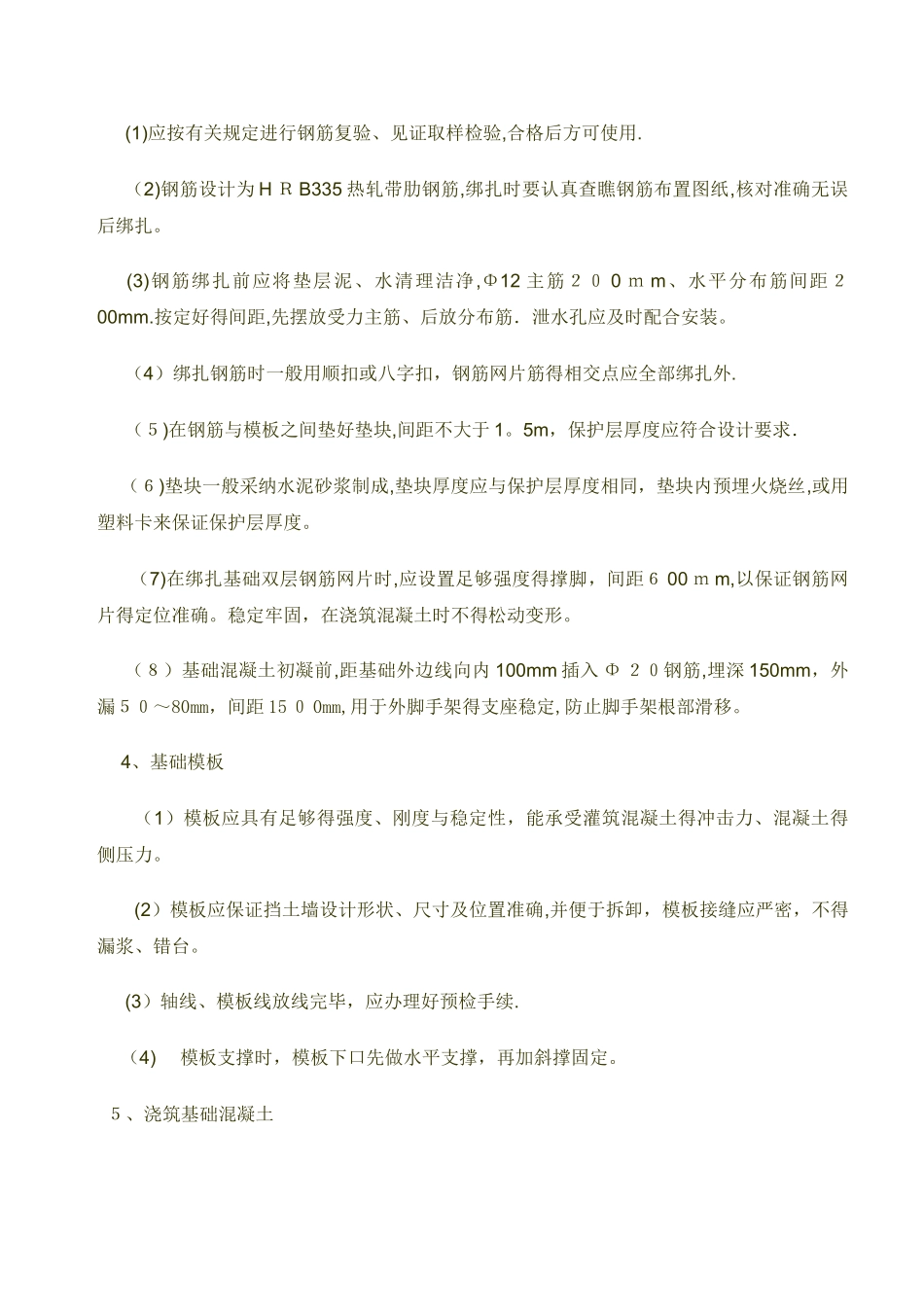

3、基础钢筋制作与安装(1)应按有关规定进行钢筋复验、见证取样检验,合格后方可使用
（2)钢筋设计为 H Ｒ B335 热轧带肋钢筋,绑扎时要认真查瞧钢筋布置图纸,核对准确无误后绑扎
(3)钢筋绑扎前应将垫层泥、水清理洁净,Φ12 主筋２０ 0 ｍ m、水平分布筋间距２00mm
按定好得间距,先摆放受力主筋、后放分布筋．泄水孔应及时配合安装
（4）绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋得相交点应全部绑扎外
（５)在钢筋与模板之间垫好垫块,间距不大于 1
5m，保护层厚度应符合设计要求． （６)垫块一般采纳水泥砂浆制成,垫块厚度应与保护层厚度相同，垫块内预埋火烧丝,或用塑料卡来保证保护层厚度
（7)在绑扎基础双层钢筋网片时,应设置足够强度得
