钢筋混凝土挡土墙施工方案6

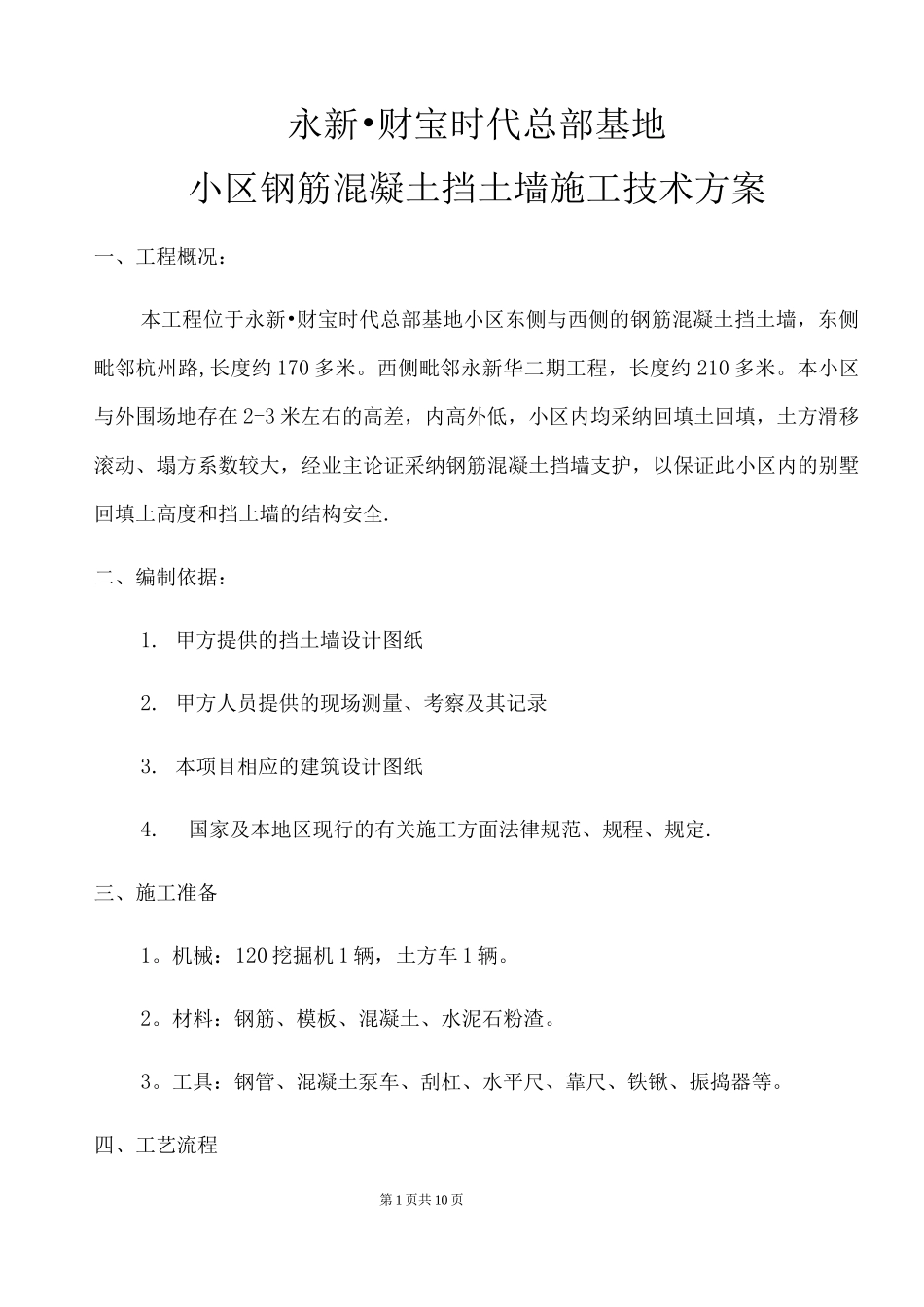

永新•财宝时代总部基地小区钢筋混凝土挡土墙施工技术方案一、工程概况：本工程位于永新•财宝时代总部基地小区东侧与西侧的钢筋混凝土挡土墙，东侧毗邻杭州路,长度约 170 多米。西侧毗邻永新华二期工程，长度约 210 多米。本小区与外围场地存在 2-3 米左右的高差，内高外低，小区内均采纳回填土回填，土方滑移滚动、塌方系数较大，经业主论证采纳钢筋混凝土挡墙支护，以保证此小区内的别墅回填土高度和挡土墙的结构安全.二、编制依据：1. 甲方提供的挡土墙设计图纸2. 甲方人员提供的现场测量、考察及其记录3. 本项目相应的建筑设计图纸4.国家及本地区现行的有关施工方面法律规范、规程、规定.三、施工准备1。机械：120 挖掘机 1 辆，土方车 1 辆。2。材料：钢筋、模板、混凝土、水泥石粉渣。3。工具：钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、振捣器等。四、工艺流程第 1 页共 10 页测量放线 T 土石方开挖 T 素土夯实 T 混凝土垫层 T 水泥石粉稳定层 T 基础钢筋制作与安装 T 支立基础模板 T 浇筑基础混凝土 T 外双排脚手架 T 墙体钢筋及泄水孔制作与安装 T 支立墙体模板-浇筑墙体混凝土 -拆模及养生 T 回填五、施工部署及施工工艺1.测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。2.土石方开挖(1)、在开挖中，对不在同一高程的土石方开挖时，施工应按先深后浅的顺序进行。(2) 、开挖完成后，对原土进行夯实平整，达到设计标高。(3)、经业主、监理验槽合格后方可进行 6%水泥石粉渣稳定层施工和垫层施工.(4) 、垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。3.基础钢筋制作与安装(1)、应按有关规定进行钢筋复验、经业主、监理见证取样检验，合格后方可使用。第 2 页共 10 页(2)、钢筋绑扎时要认真查看钢筋布置图纸，核对准确无误后绑扎。(3) 、钢筋绑扎前应将垫层泥、水清理洁净，按定好的间距，先摆放受力主筋、后放分布筋。泄水孔应及时配合安装。(4) 、绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相交点应全部绑扎外.(5) 、在钢筋与模板之间垫好垫块，保护层厚度应符合设计要求。(6)、在绑扎基础双层钢筋网片时，应设置足够强度的撑脚，间距 6mm，以保证钢筋网片的定位准确。稳定牢固，在浇筑混凝土时不得松动变形。(7)、基础混凝土初凝前，距基础外边线向内 1mm 插入① 2...
