钢筋混凝土桁架施工方案

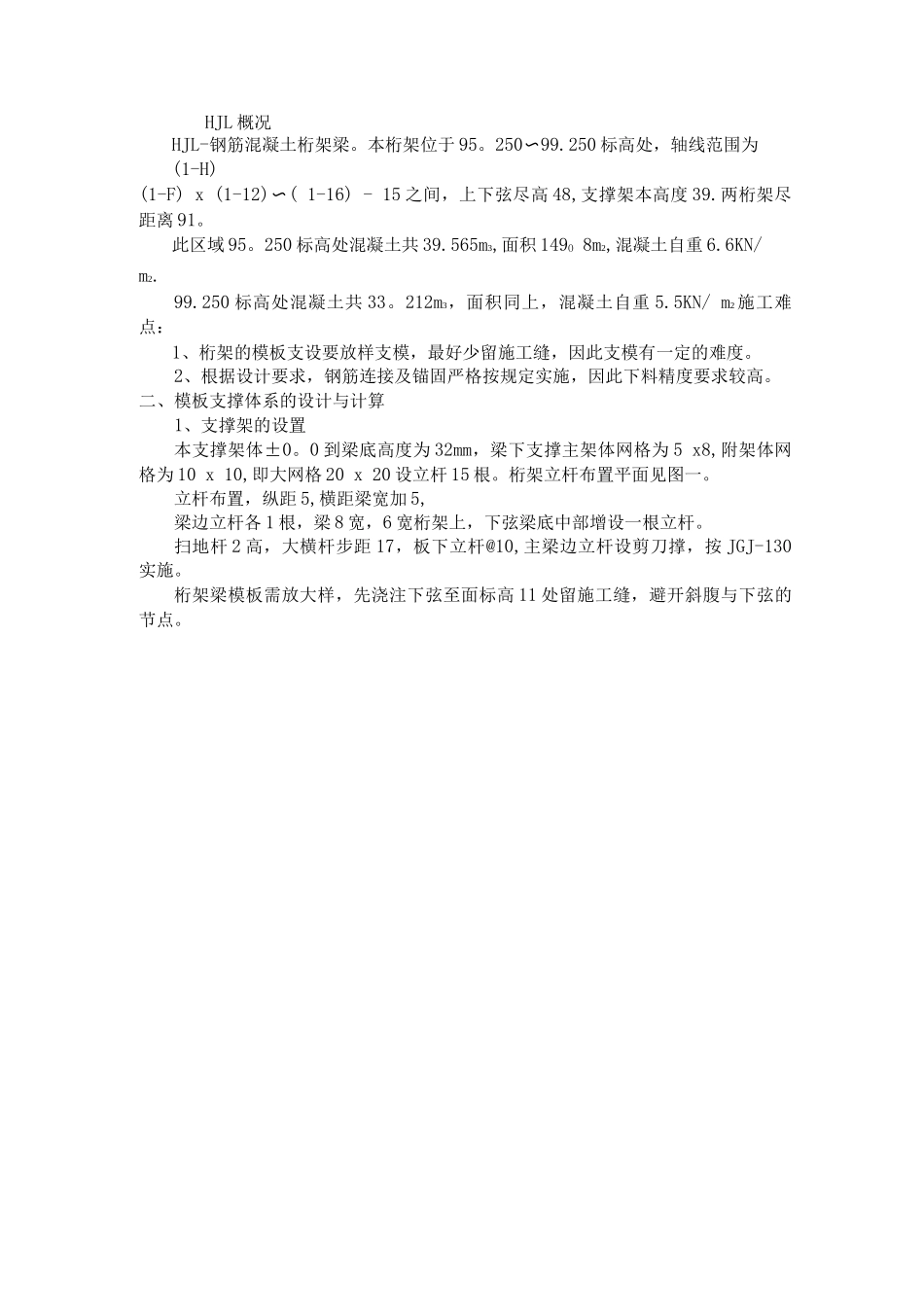

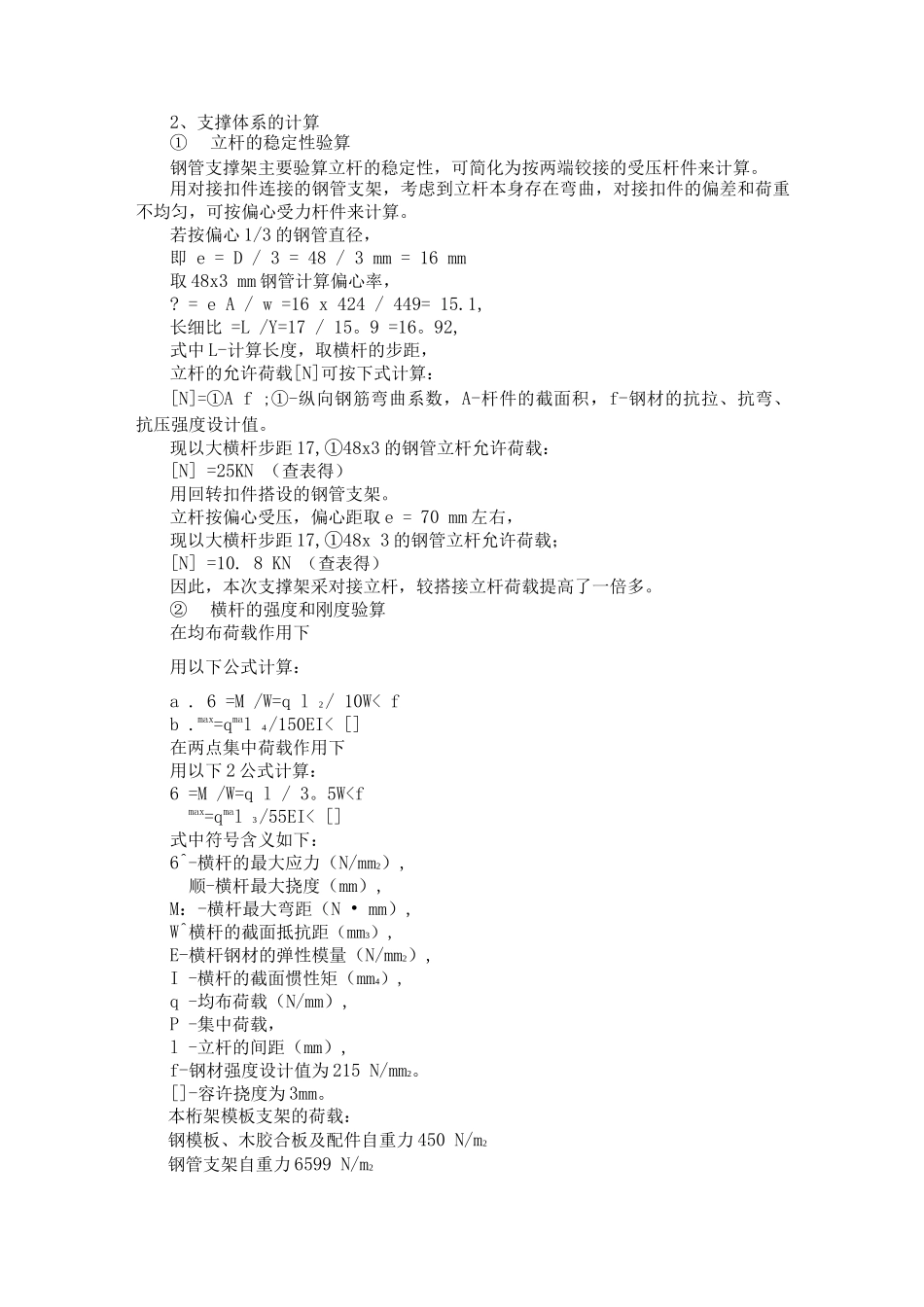

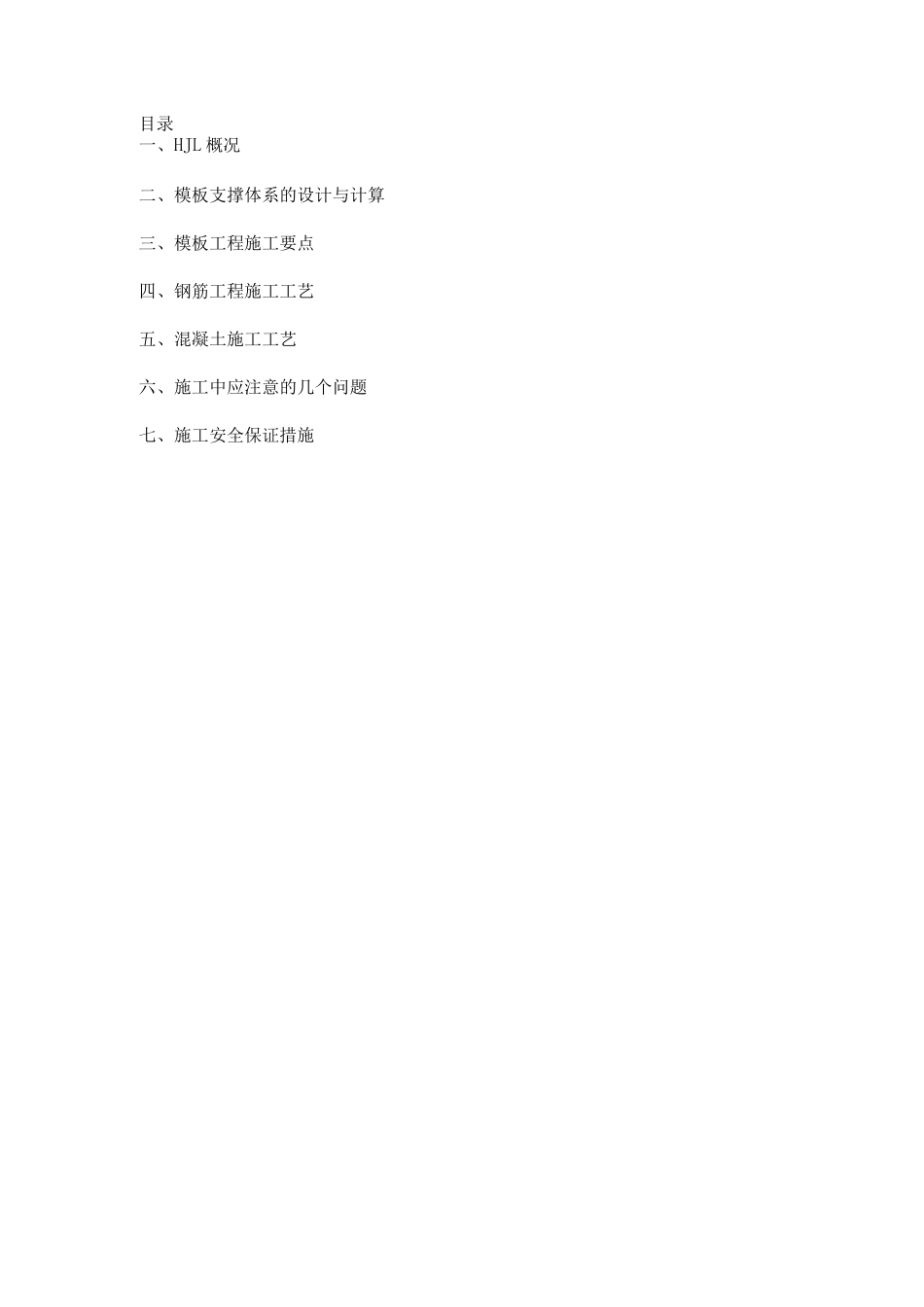

目录一、HJL 概况二、模板支撑体系的设计与计算三、模板工程施工要点四、钢筋工程施工工艺五、混凝土施工工艺六、施工中应注意的几个问题七、施工安全保证措施HJL 概况HJL-钢筋混凝土桁架梁。本桁架位于 95。250〜99.250 标高处，轴线范围为(1-H)(1-F) x (1-12)〜( 1-16) - 15 之间，上下弦尽高 48,支撑架本高度 39.两桁架尽距离 91。此区域 95。250 标高处混凝土共 39.565m3,面积 149O 8m2,混凝土自重 6.6KN/m2.99.250 标高处混凝土共 33。212m3，面积同上，混凝土自重 5.5KN/ m2施工难点：1、桁架的模板支设要放样支模，最好少留施工缝，因此支模有一定的难度。2、根据设计要求，钢筋连接及锚固严格按规定实施，因此下料精度要求较高。二、模板支撑体系的设计与计算1、支撑架的设置本支撑架体±0。0 到梁底高度为 32mm，梁下支撑主架体网格为 5 x8,附架体网格为 10 x 10,即大网格 20 x 20 设立杆 15 根。桁架立杆布置平面见图一。立杆布置，纵距 5,横距梁宽加 5,梁边立杆各 1 根，梁 8 宽，6 宽桁架上，下弦梁底中部增设一根立杆。扫地杆 2 高，大横杆步距 17，板下立杆@10,主梁边立杆设剪刀撑，按 JGJ-130实施。桁架梁模板需放大样，先浇注下弦至面标高 11 处留施工缝，避开斜腹与下弦的节点。2、支撑体系的计算①立杆的稳定性验算钢管支撑架主要验算立杆的稳定性，可简化为按两端铰接的受压杆件来计算。用对接扣件连接的钢管支架，考虑到立杆本身存在弯曲，对接扣件的偏差和荷重不均匀，可按偏心受力杆件来计算。若按偏心 1/3 的钢管直径，即 e = D / 3 = 48 / 3 mm = 16 mm取 48x3 mm 钢管计算偏心率，? = e A / w =16 x 424 / 449= 15.1,长细比 =L /Y=17 / 15。9 =16。92,式中 L-计算长度，取横杆的步距，立杆的允许荷载[N]可按下式计算：[N]=①A f ;①-纵向钢筋弯曲系数，A-杆件的截面积，f-钢材的抗拉、抗弯、抗压强度设计值。现以大横杆步距 17,①48x3 的钢管立杆允许荷载：[N] =25KN （查表得）用回转扣件搭设的钢管支架。立杆按偏心受压，偏心距取 e = 70 mm 左右，现以大横杆步距 17,①48x 3 的钢管立杆允许荷载；[N] =10. 8 KN （查表得）因此，本次支撑架采对接立杆，较搭接立杆荷载提高了一倍多。②横杆的强度和刚度验算在均布荷载作用下用以下公式计算：a . 6 =M /W=q l 2 / 10W< fb .max=qmal 4 /150EI< []...
