钢筋直螺纹连接作业指导书

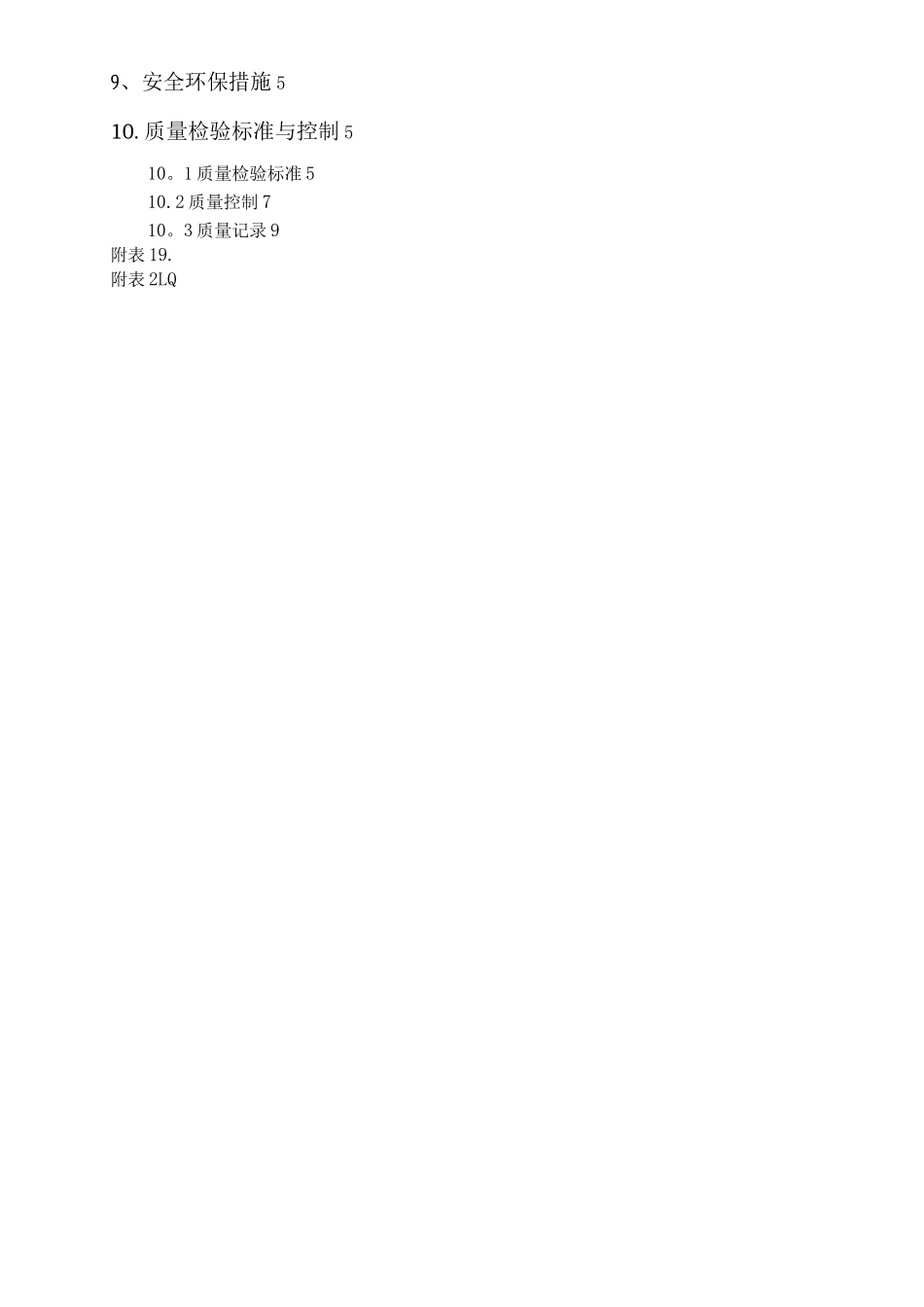

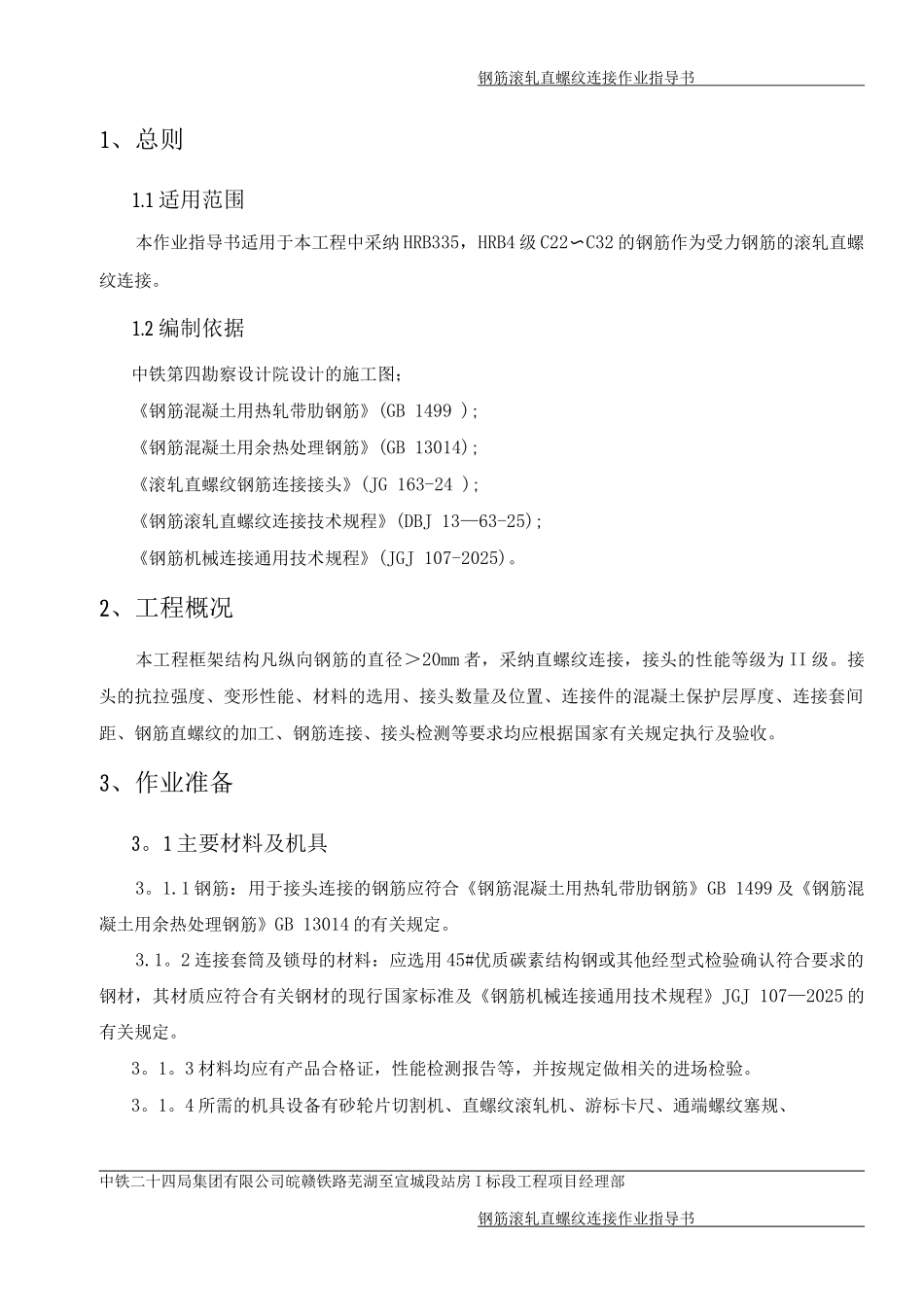

钢筋滚轧直螺纹连接作业指导书编号：钢筋直螺纹连接作业指导书单位：中铁编著：审核：审批：年 月 日发布年 月 日实施目 录1、总则 01。1 适用范围 01.2 编制依据 02、工程概况 03、作业准备 03.1 主要材料及机具 03。2 技术准备 13.3 作业条件 14、施工工艺 14。1 工艺流程图 14.2 操作工艺 15、劳动组织 36、材料要求 47、成品保护 48 、设备机具配置 4 钢筋滚轧直螺纹连接作业指导书9、安全环保措施 510. 质量检验标准与控制 510。1 质量检验标准 510.2 质量控制 710。3 质量记录 9附表 19.附表 2LQ钢筋滚轧直螺纹连接作业指导书1、总则1.1 适用范围本作业指导书适用于本工程中采纳 HRB335，HRB4 级 C22〜C32 的钢筋作为受力钢筋的滚轧直螺纹连接。1.2 编制依据中铁第四勘察设计院设计的施工图；《钢筋混凝土用热轧带肋钢筋》(GB 1499 );《钢筋混凝土用余热处理钢筋》(GB 13014);《滚轧直螺纹钢筋连接接头》(JG 163-24 );《钢筋滚轧直螺纹连接技术规程》(DBJ 13—63-25);《钢筋机械连接通用技术规程》(JGJ 107-2025)。2、工程概况本工程框架结构凡纵向钢筋的直径＞20mm 者，采纳直螺纹连接，接头的性能等级为 II 级。接头的抗拉强度、变形性能、材料的选用、接头数量及位置、连接件的混凝土保护层厚度、连接套间距、钢筋直螺纹的加工、钢筋连接、接头检测等要求均应根据国家有关规定执行及验收。3、作业准备3。1 主要材料及机具3。1.1 钢筋：用于接头连接的钢筋应符合《钢筋混凝土用热轧带肋钢筋》GB 1499 及《钢筋混凝土用余热处理钢筋》GB 13014 的有关规定。3.1。2 连接套筒及锁母的材料：应选用 45#优质碳素结构钢或其他经型式检验确认符合要求的钢材，其材质应符合有关钢材的现行国家标准及《钢筋机械连接通用技术规程》JGJ 107—2025 的有关规定。3。1。3 材料均应有产品合格证，性能检测报告等，并按规定做相关的进场检验。3。1。4 所需的机具设备有砂轮片切割机、直螺纹滚轧机、游标卡尺、通端螺纹塞规、中铁二十四局集团有限公司皖赣铁路芜湖至宣城段站房 I 标段工程项目经理部钢筋滚轧直螺纹连接作业指导书止端螺纹塞规、环通规、环止规、扳手、管钳等。3。2 技术准备3。2.1 滚轧直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗，并及时提供证书复印件以便于接头送试，未经培训的人员严禁操作设备；核对图纸并已做好技术交底。3.3 作业条...
