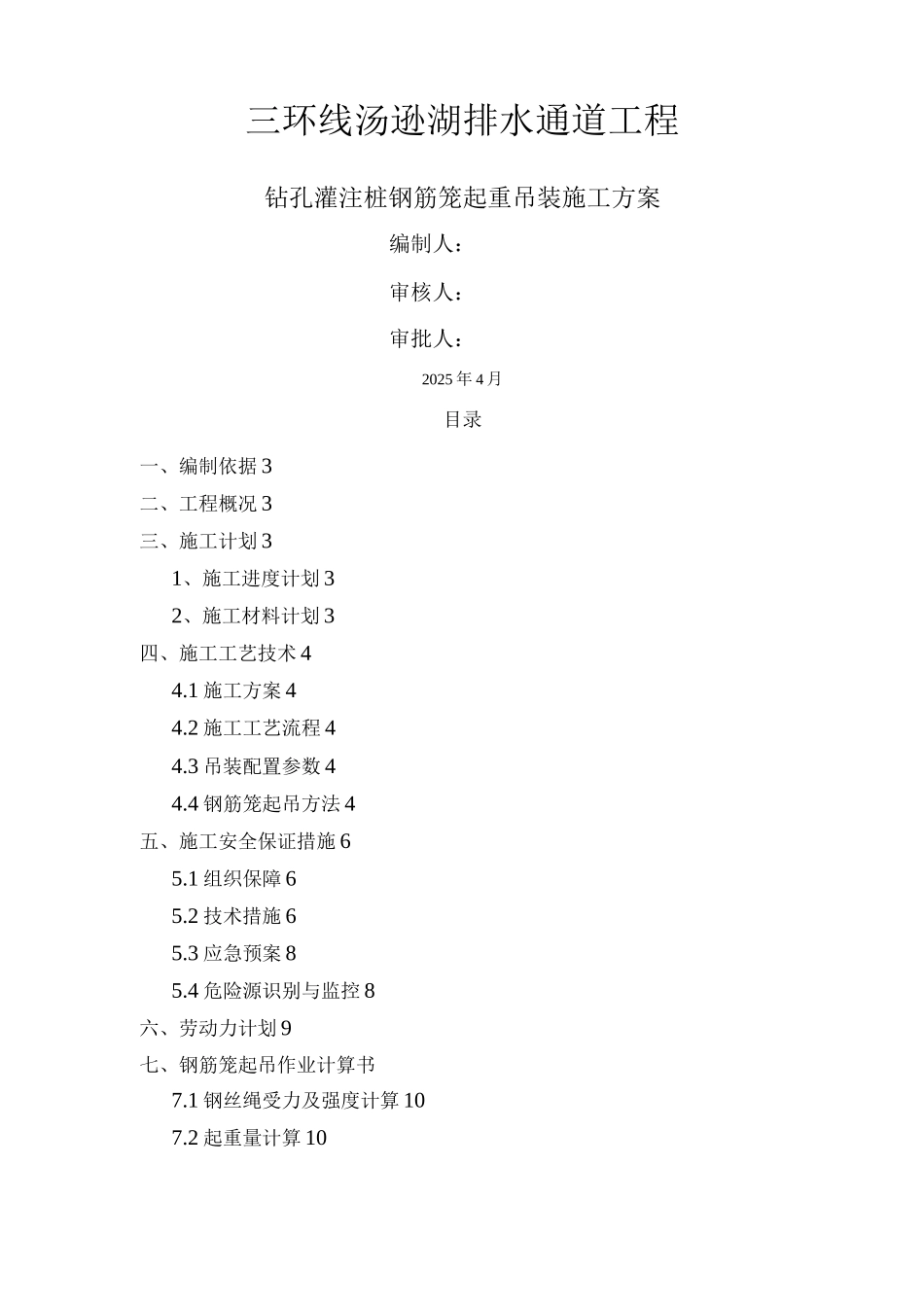

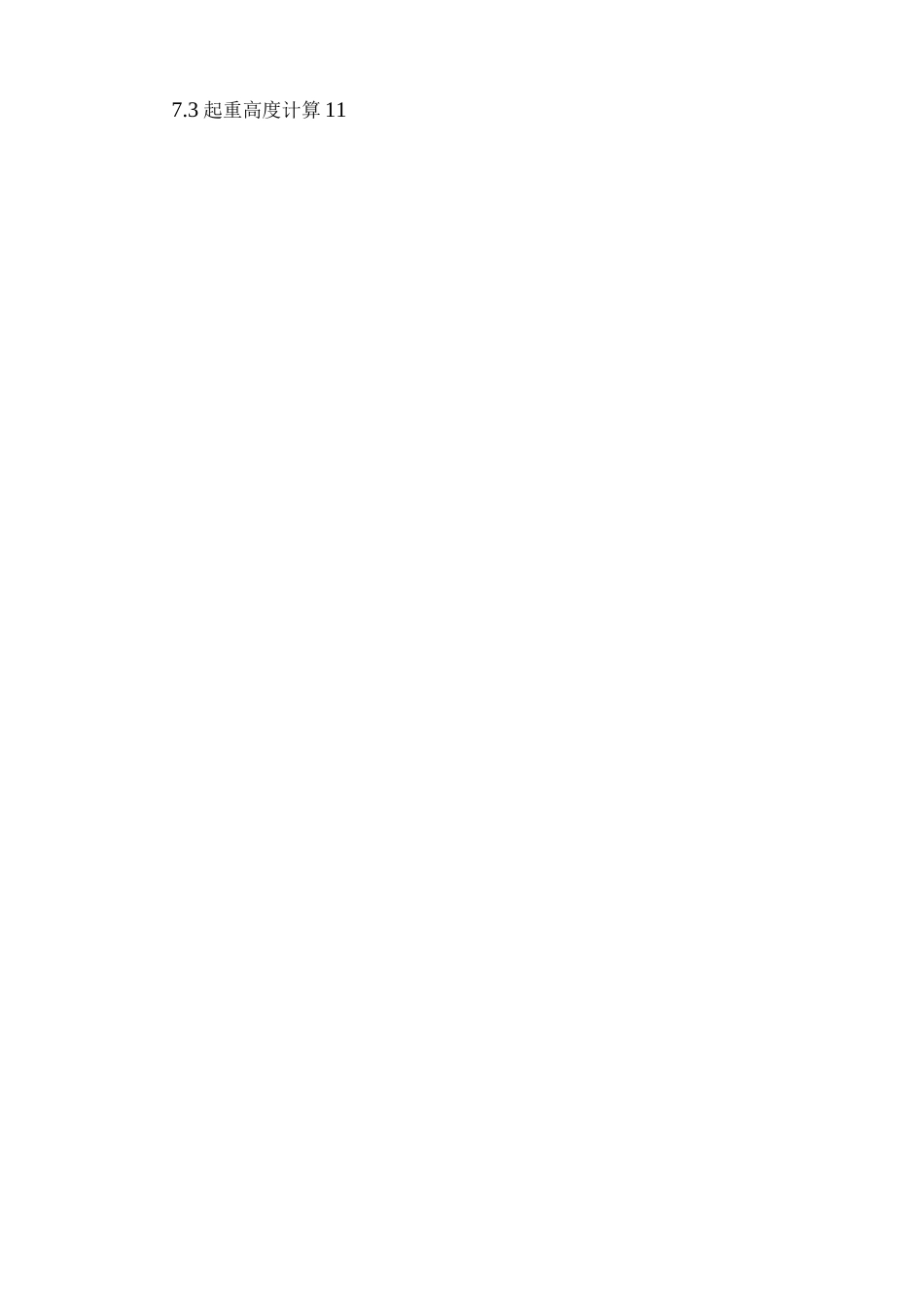

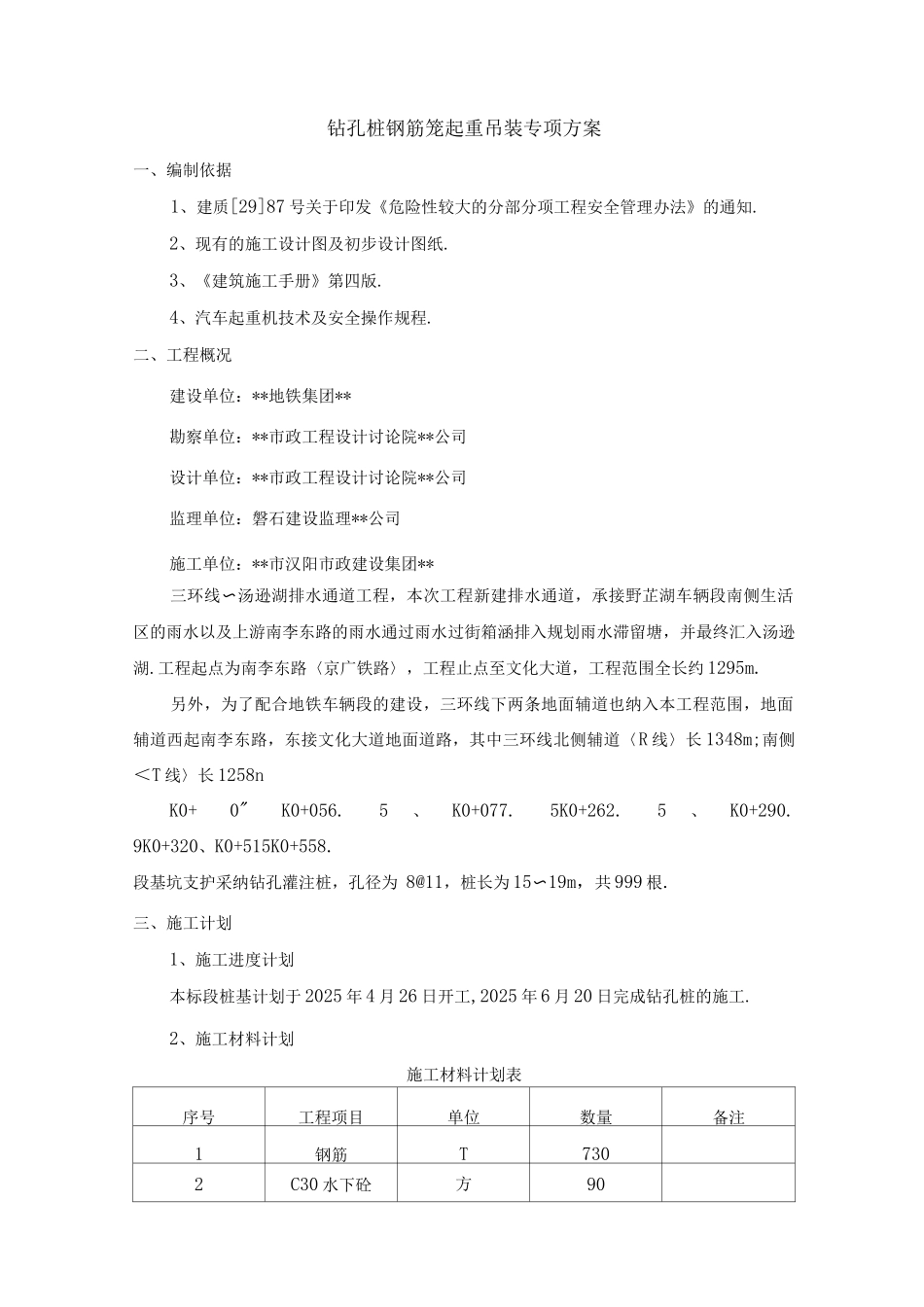

三环线汤逊湖排水通道工程钻孔灌注桩钢筋笼起重吊装施工方案编制人：审核人：审批人：2025 年 4 月目录一、编制依据 3二、工程概况 3三、施工计划 31、施工进度计划 32、施工材料计划 3四、施工工艺技术 44.1 施工方案 44.2 施工工艺流程 44.3 吊装配置参数 44.4 钢筋笼起吊方法 4五、施工安全保证措施 65.1 组织保障 65.2 技术措施 65.3 应急预案 85.4 危险源识别与监控 8六、劳动力计划 9七、钢筋笼起吊作业计算书7.1 钢丝绳受力及强度计算 107.2 起重量计算 107.3 起重高度计算 11钻孔桩钢筋笼起重吊装专项方案一、编制依据1、建质[29]87 号关于印发《危险性较大的分部分项工程安全管理办法》的通知.2、现有的施工设计图及初步设计图纸.3、《建筑施工手册》第四版.4、汽车起重机技术及安全操作规程.二、工程概况建设单位：**地铁集团**勘察单位：**市政工程设计讨论院**公司设计单位：**市政工程设计讨论院**公司监理单位：磐石建设监理**公司施工单位：**市汉阳市政建设集团**三环线汤逊湖排水通道工程，本次工程新建排水通道，承接野芷湖车辆段南侧生活〜区的雨水以及上游南李东路的雨水通过雨水过街箱涵排入规划雨水滞留塘，并最终汇入汤逊湖.工程起点为南李东路〈京广铁路〉，工程止点至文化大道，工程范围全长约 1295m.另外，为了配合地铁车辆段的建设，三环线下两条地面辅道也纳入本工程范围，地面辅道西起南李东路，东接文化大道地面道路，其中三环线北侧辅道〈R 线〉长 1348m;南侧＜T 线〉长 1258nK0+ 0" K0+056. 5、K0+077. 5K0+262. 5、K0+290. 9K0+320、K0+515K0+558.段基坑支护采纳钻孔灌注桩，孔径为 8@11，桩长为 15〜19m，共 999 根.三、施工计划1、施工进度计划本标段桩基计划于 2025 年 4 月 26 日开工,2025 年 6 月 20 日完成钻孔桩的施工.2、施工材料计划施工材料计划表序号工程项目单位数量备注1钢筋T7302C30 水下砼方903、施工机械、设备投入情况序号机械、设备名称规格型号数量使用部位备注1汽车吊JQZ251 台吊装2汽车吊JQZ20B2 台吊装2履带吊三一 50T1 台吊装四、施工工艺技术4.1 施工方案钢筋笼按 9 米一节分节制作和吊装，经验收合格后，钢筋笼起吊采纳两点吊方式.主吊点采纳汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分两点固定钢筋笼顶端，副吊点采纳副钩分两点吊装钢筋笼 1/2 至 1/3 中间部位，空中翻转，副吊松钩，汽车吊主钩竖直吊着钢...
