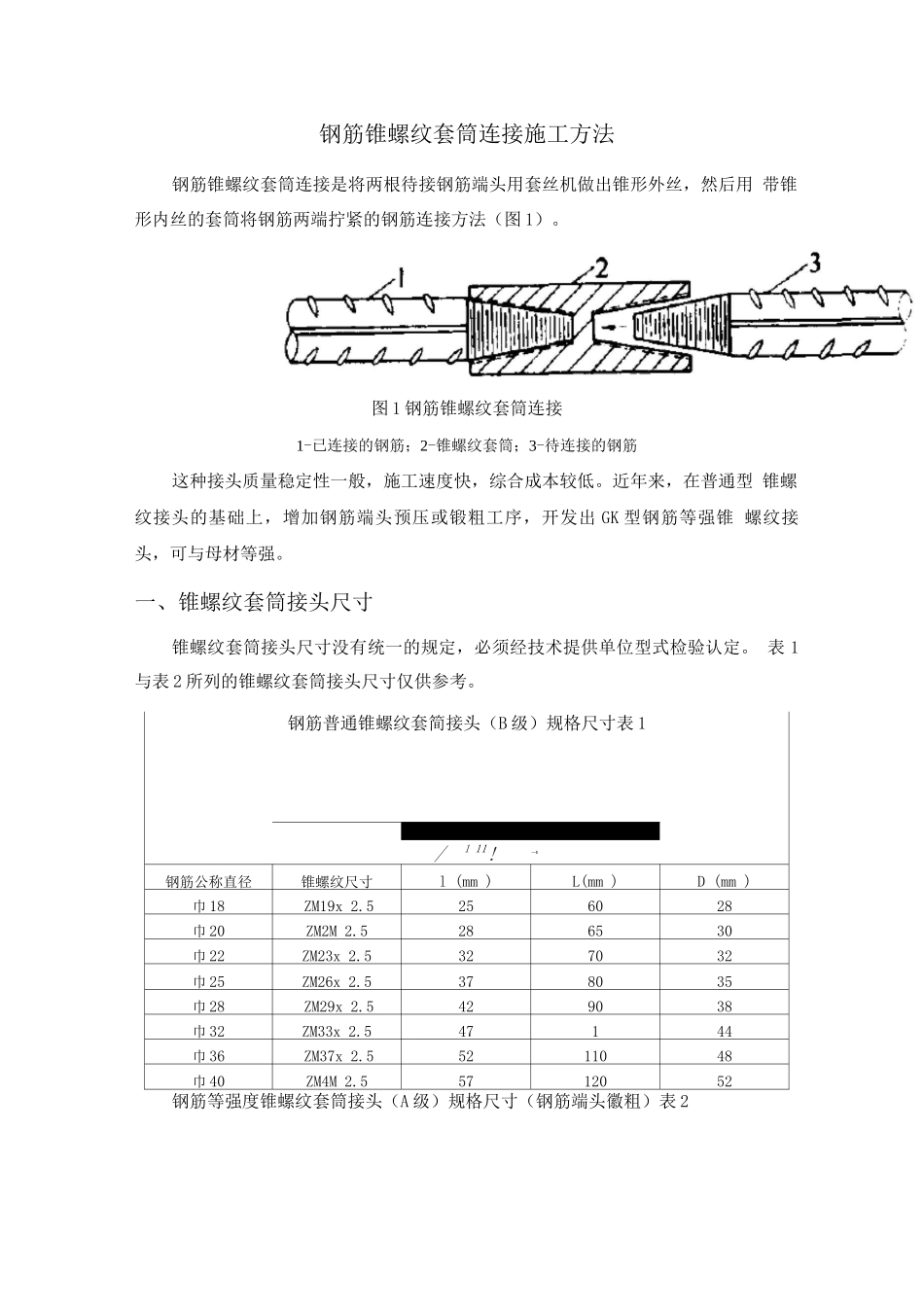

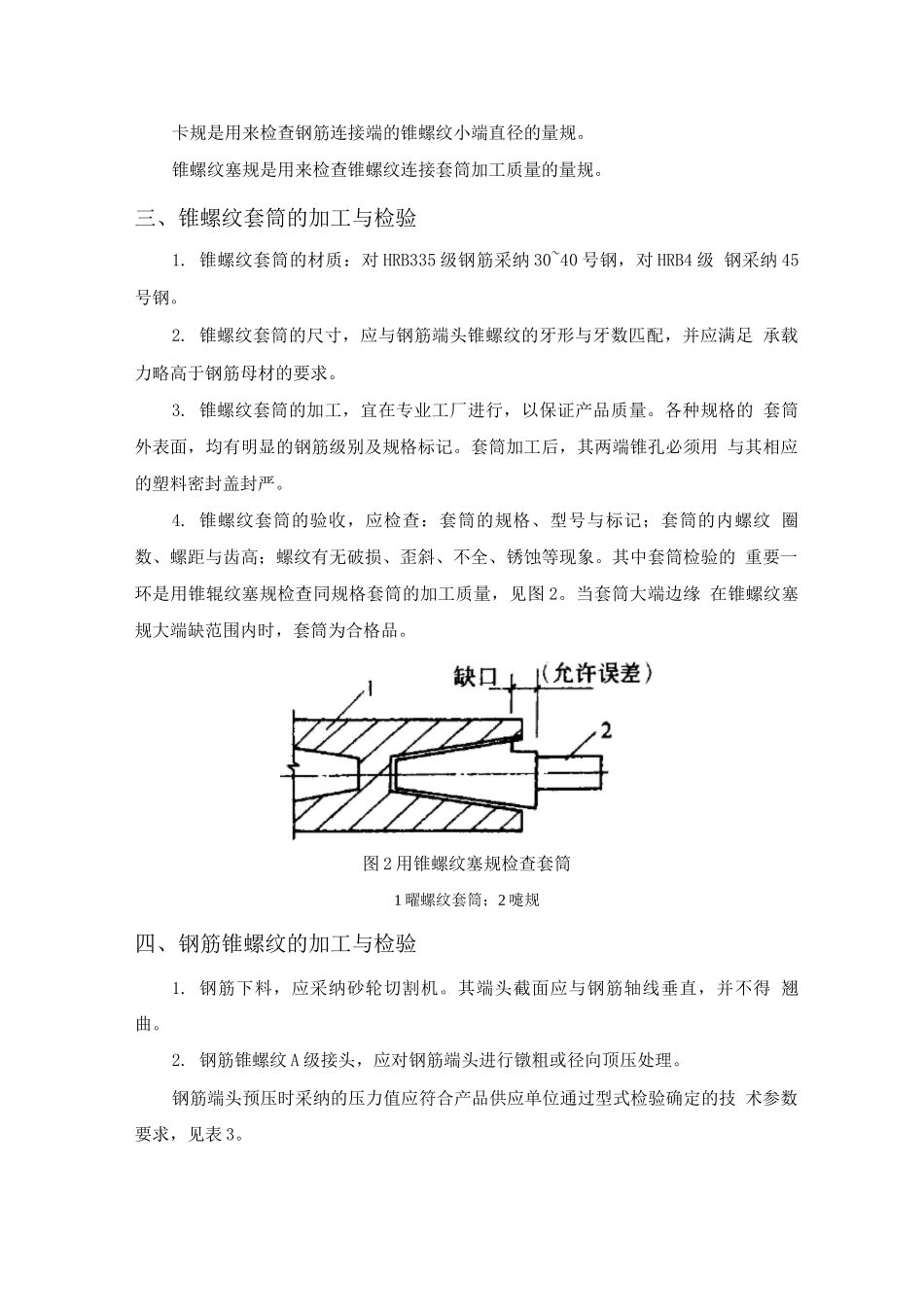

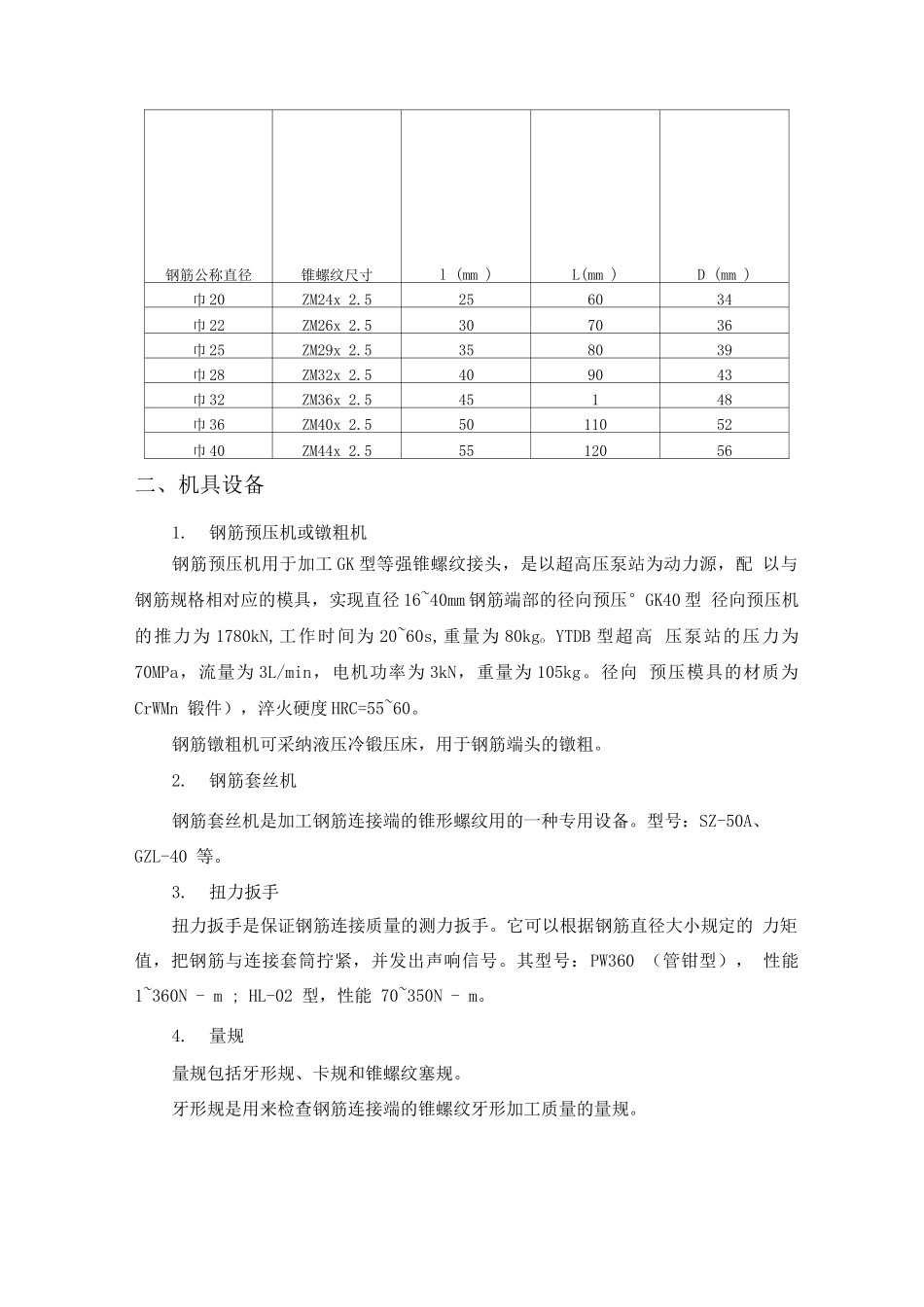

钢筋锥螺纹套筒连接施工方法钢筋锥螺纹套筒连接是将两根待接钢筋端头用套丝机做出锥形外丝，然后用 带锥形内丝的套筒将钢筋两端拧紧的钢筋连接方法（图 1）。图 1 钢筋锥螺纹套筒连接1-已连接的钢筋；2-锥螺纹套筒；3-待连接的钢筋这种接头质量稳定性一般，施工速度快，综合成本较低。近年来，在普通型 锥螺纹接头的基础上，增加钢筋端头预压或锻粗工序，开发出 GK 型钢筋等强锥 螺纹接头，可与母材等强。一、锥螺纹套筒接头尺寸锥螺纹套筒接头尺寸没有统一的规定，必须经技术提供单位型式检验认定。 表 1与表 2 所列的锥螺纹套筒接头尺寸仅供参考。钢筋普通锥螺纹套简接头（B 级）规格尺寸表 1/ 1 11!—b钢筋公称直径锥螺纹尺寸l (mm )L(mm )D (mm )巾 18ZM19x 2.5256028巾 20ZM2M 2.5286530巾 22ZM23x 2.5327032巾 25ZM26x 2.5378035巾 28ZM29x 2.5429038巾 32ZM33x 2.547144巾 36ZM37x 2.55211048巾 40ZM4M 2.55712052钢筋等强度锥螺纹套筒接头（A 级）规格尺寸（钢筋端头徽粗）表 2钢筋公称直径锥螺纹尺寸l (mm )L(mm )D (mm )巾 20ZM24x 2.5256034巾 22ZM26x 2.5307036巾 25ZM29x 2.5358039巾 28ZM32x 2.5409043巾 32ZM36x 2.545148巾 36ZM40x 2.55011052巾 40ZM44x 2.55512056二、机具设备1.钢筋预压机或镦粗机钢筋预压机用于加工 GK 型等强锥螺纹接头，是以超高压泵站为动力源，配 以与钢筋规格相对应的模具，实现直径 16~40mm 钢筋端部的径向预压°GK40 型 径向预压机的推力为 1780kN,工作时间为 20~60s,重量为 80kgo YTDB 型超高 压泵站的压力为70MPa，流量为 3L/min，电机功率为 3kN，重量为 105kg。径向 预压模具的材质为CrWMn 锻件），淬火硬度 HRC=55~60。钢筋镦粗机可采纳液压冷锻压床，用于钢筋端头的镦粗。2.钢筋套丝机钢筋套丝机是加工钢筋连接端的锥形螺纹用的一种专用设备。型号：SZ-50A、GZL-40 等。3.扭力扳手扭力扳手是保证钢筋连接质量的测力扳手。它可以根据钢筋直径大小规定的 力矩值，把钢筋与连接套筒拧紧，并发出声响信号。其型号：PW360 （管钳型）， 性能 1~360N - m ; HL-02 型，性能 70~350N - m。4.量规量规包括牙形规、卡规和锥螺纹塞规。牙形规是用来检查钢筋连接端的锥螺纹牙形加工质量的量规。卡规是用来检查钢筋连接端的锥螺纹小端直径的量规。锥螺纹塞规是用来检查锥螺纹连接套筒加工质量的量规。三、锥螺纹套...
