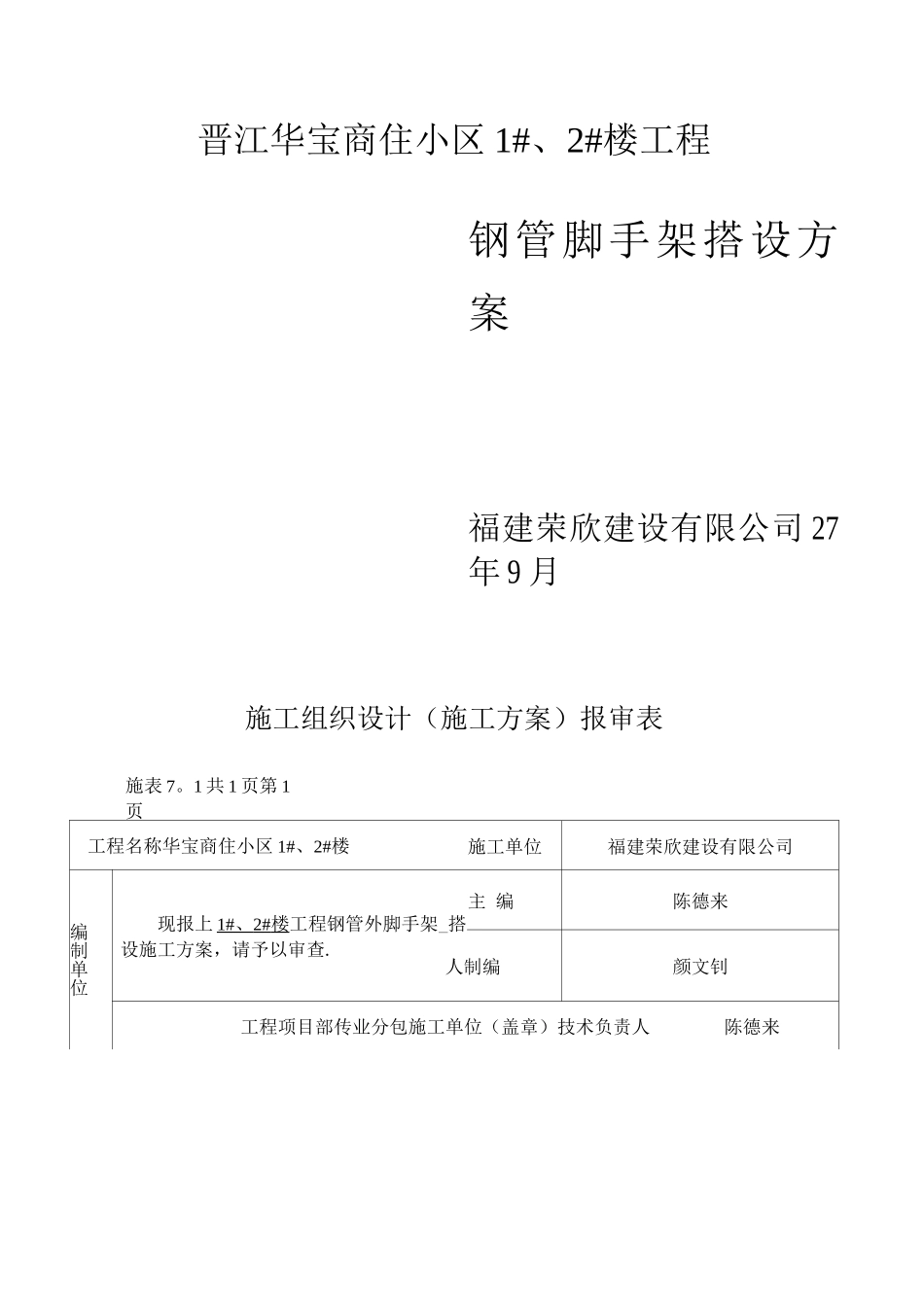

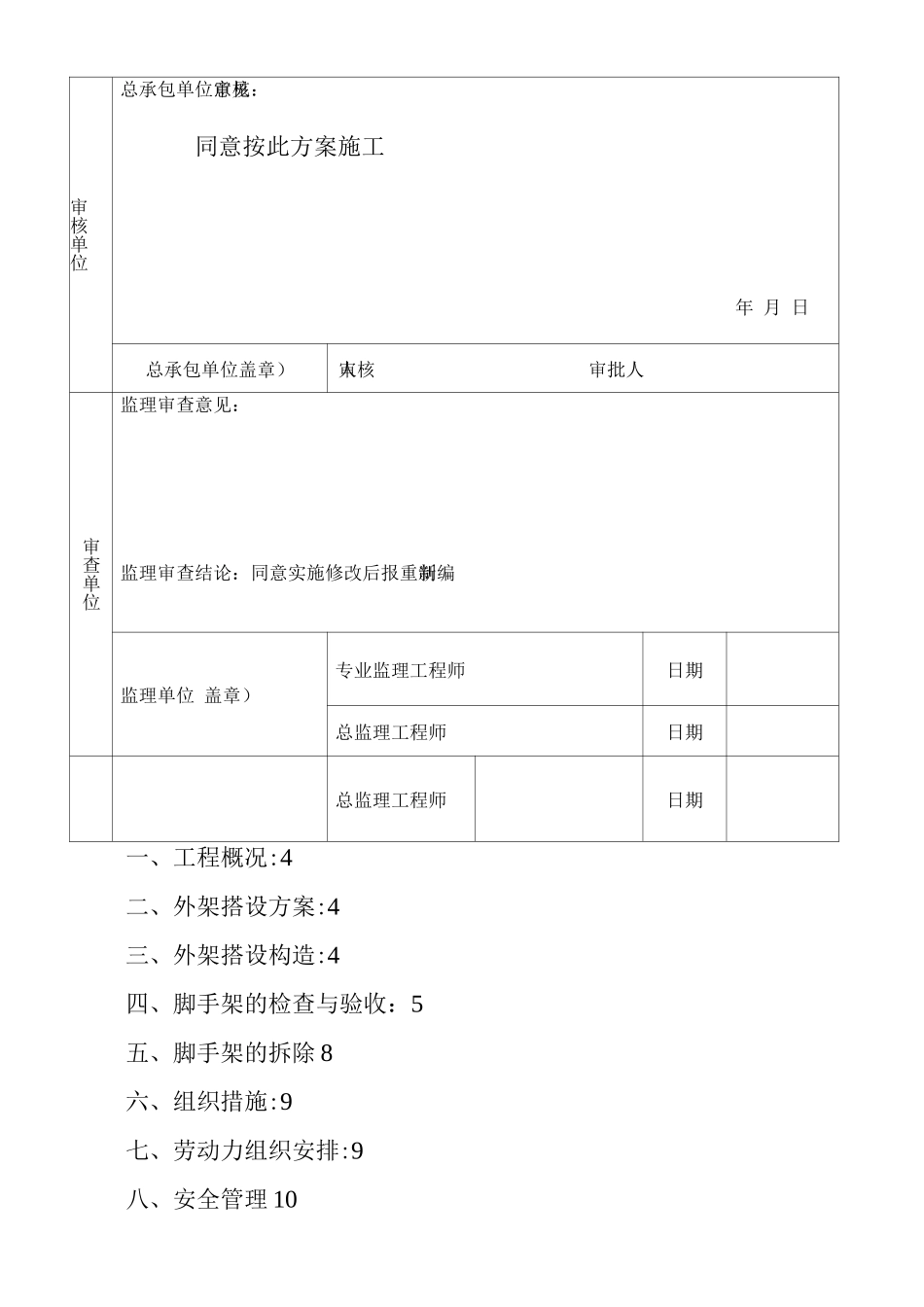

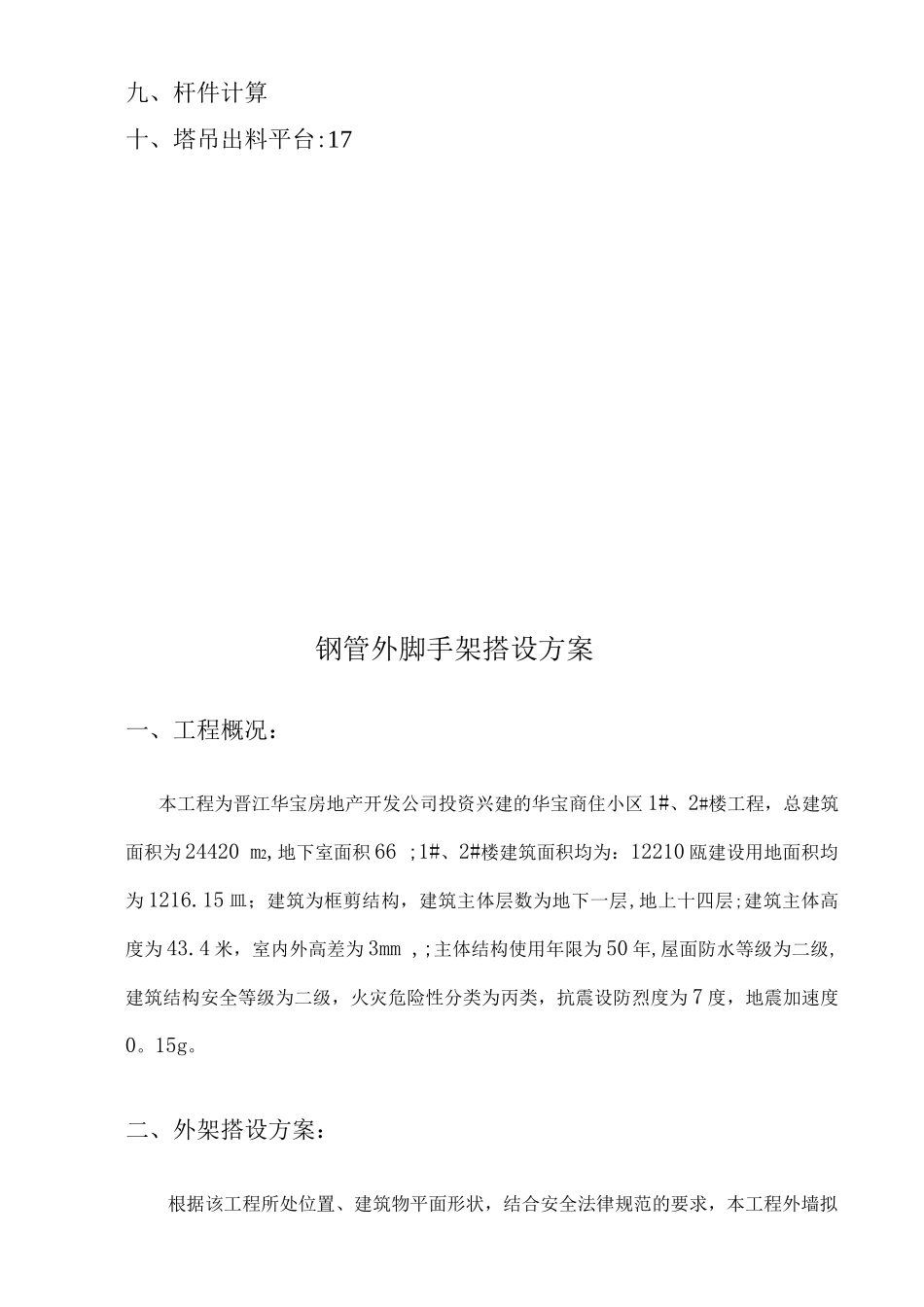

晋江华宝商住小区 1#、2#楼工程钢管脚手架搭设方案福建荣欣建设有限公司 27年 9 月施工组织设计（施工方案）报审表施表 7。1 共 1 页第 1页工程名称华宝商住小区 1#、2#楼施工单位福建荣欣建设有限公司编制单位现报上 1# 、 2# 楼 工程钢管外脚手架_搭设施工方案，请予以审查.主 编陈德来编制人颜文钊工程项目部传业分包施工单位（盖章）技术负责人陈德来审核单位总承包单位审核意见：同意按此方案施工年 月 日总承包单位盖章）审核人审批人审查单位监理审查意见：监理审查结论：同意实施修改后报重新编制监理单位 盖章）专业监理工程师日期总监理工程师日期总监理工程师日期一、工程概况:4二、外架搭设方案:4三、外架搭设构造:4四、脚手架的检查与验收：5五、脚手架的拆除 8六、组织措施:9七、劳动力组织安排:9八、安全管理 10九、杆件计算十、塔吊出料平台:17钢管外脚手架搭设方案一、工程概况：本工程为晋江华宝房地产开发公司投资兴建的华宝商住小区 1#、2#楼工程，总建筑面积为 24420 m2,地下室面积 66 ;1#、2#楼建筑面积均为：12210 瓯建设用地面积均为 1216.15 皿；建筑为框剪结构，建筑主体层数为地下一层,地上十四层;建筑主体高度为 43.4 米，室内外高差为 3mm ,;主体结构使用年限为 50 年,屋面防水等级为二级,建筑结构安全等级为二级，火灾危险性分类为丙类，抗震设防烈度为 7 度，地震加速度0。15g。二、外架搭设方案：根据该工程所处位置、建筑物平面形状，结合安全法律规范的要求，本工程外墙拟采纳双排落地扣件式钢管脚手架。三、外架搭设构造：1、钢管脚手架材料要求及立杆间距：材料选用① 48 钢管，壁厚 3.5 根据《福建省建筑施工安全检查评分标准实施细则》要求，立杆纵向间距为 1。5m。架宽 1.0m 步高 1.8m。搭设高度 46 米，满足要求.2、架体与建筑物拉结措施：钢管脚手架与建筑物拉结应保证脚手架架体横向不摇晃倾斜，预埋① 48 钢管，钢性连接。设置位置按每二步、三跨装设。3。脚手架必须配合施工进度搭设，一次搭设高度不超过相邻连墙件以上两步.4。每搭设一步架后，应检查并校正步距、纵距、横距及立杆的垂直度，搭设允许偏差：步距土 20mm,纵距±50mm，横距土 20mm，立杆垂直的每 2M 高偏差±7mm。5。地面起步必须设置纵横向扫地杆，纵向扫地杆应采纳垂直角扣件固定在距底座上不大于 2mm 处的立杆上，横向扫地杆应采纳垂直扣件固定在紧靠纵向扫地杆下方的立杆上...
