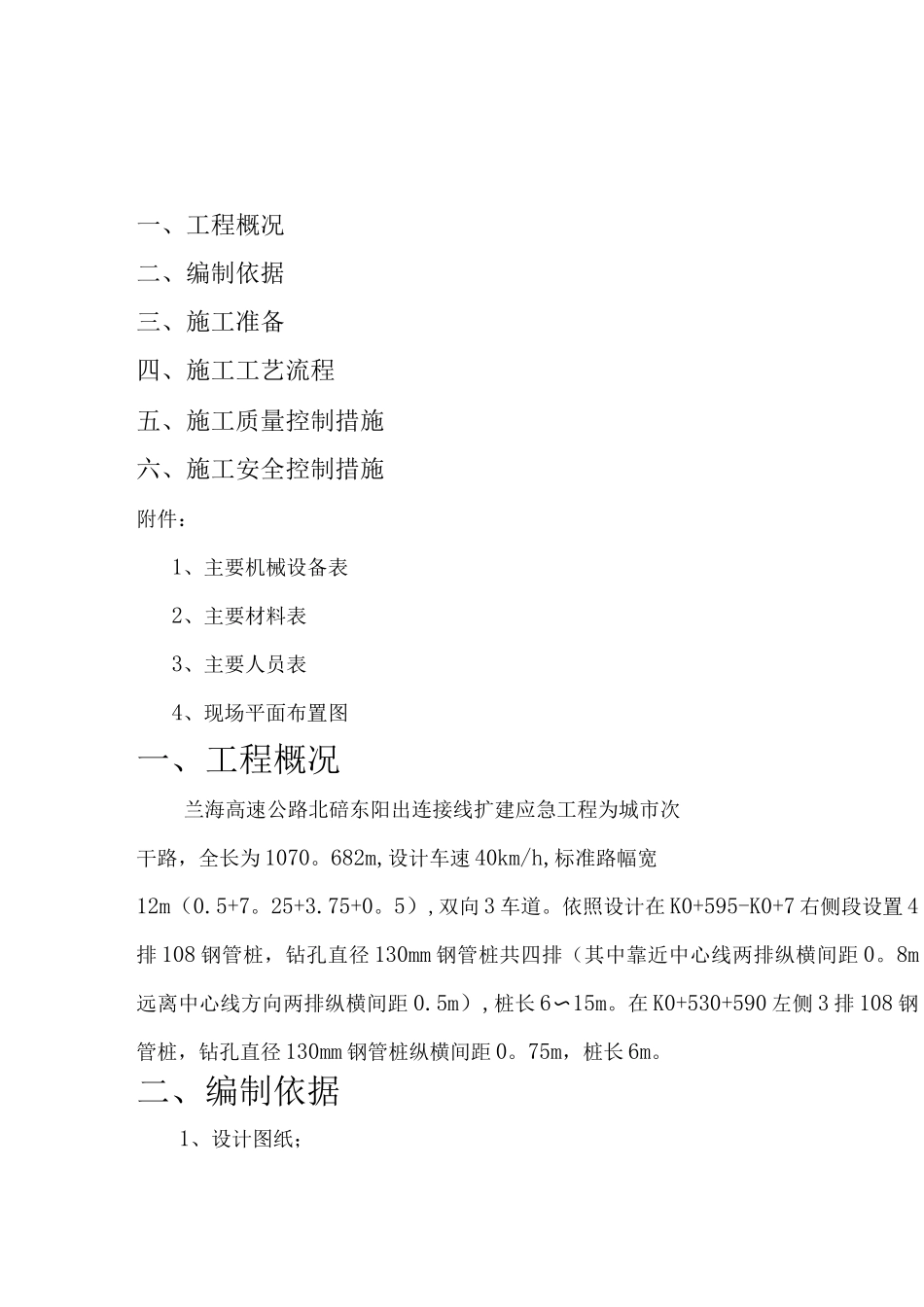

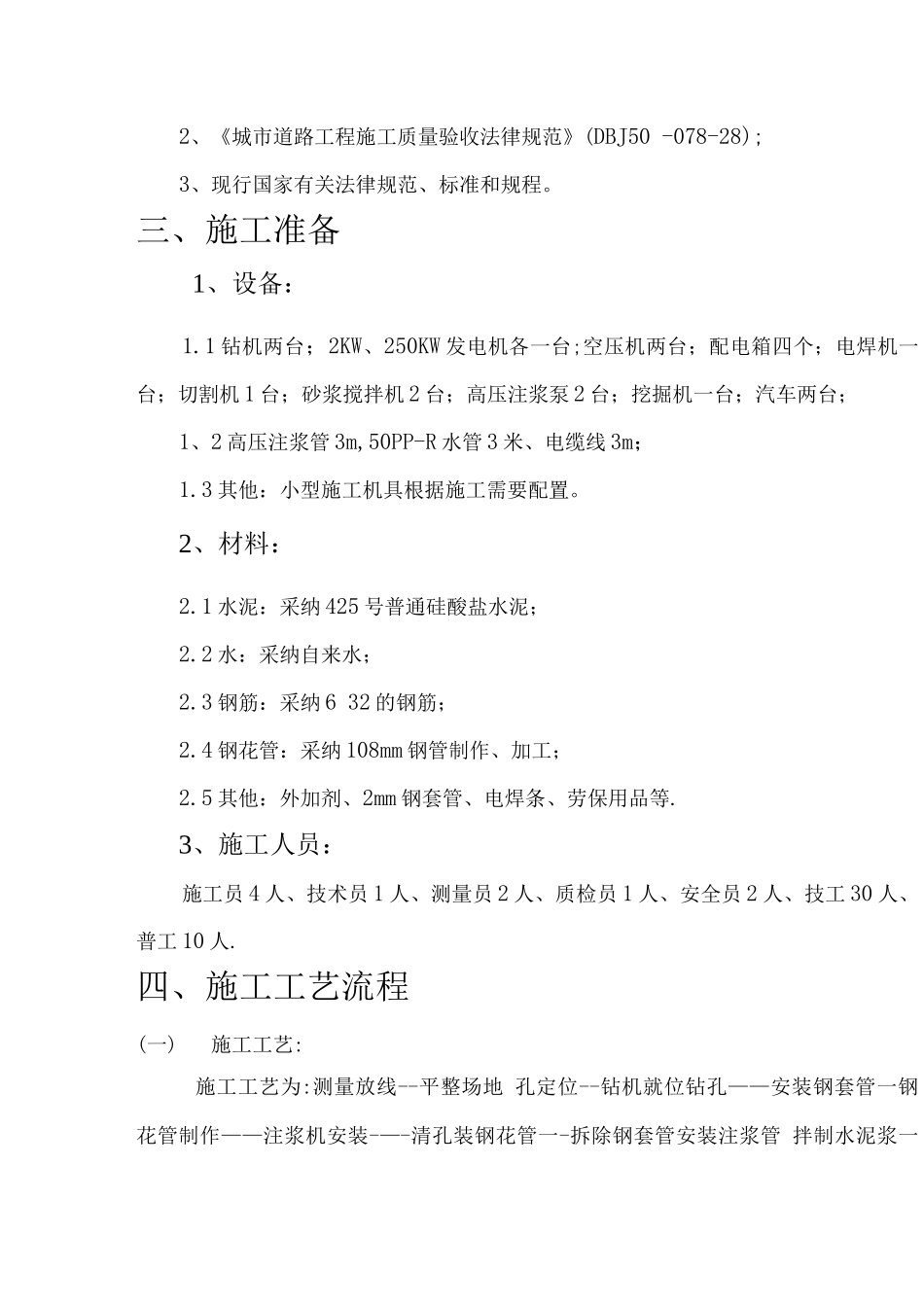

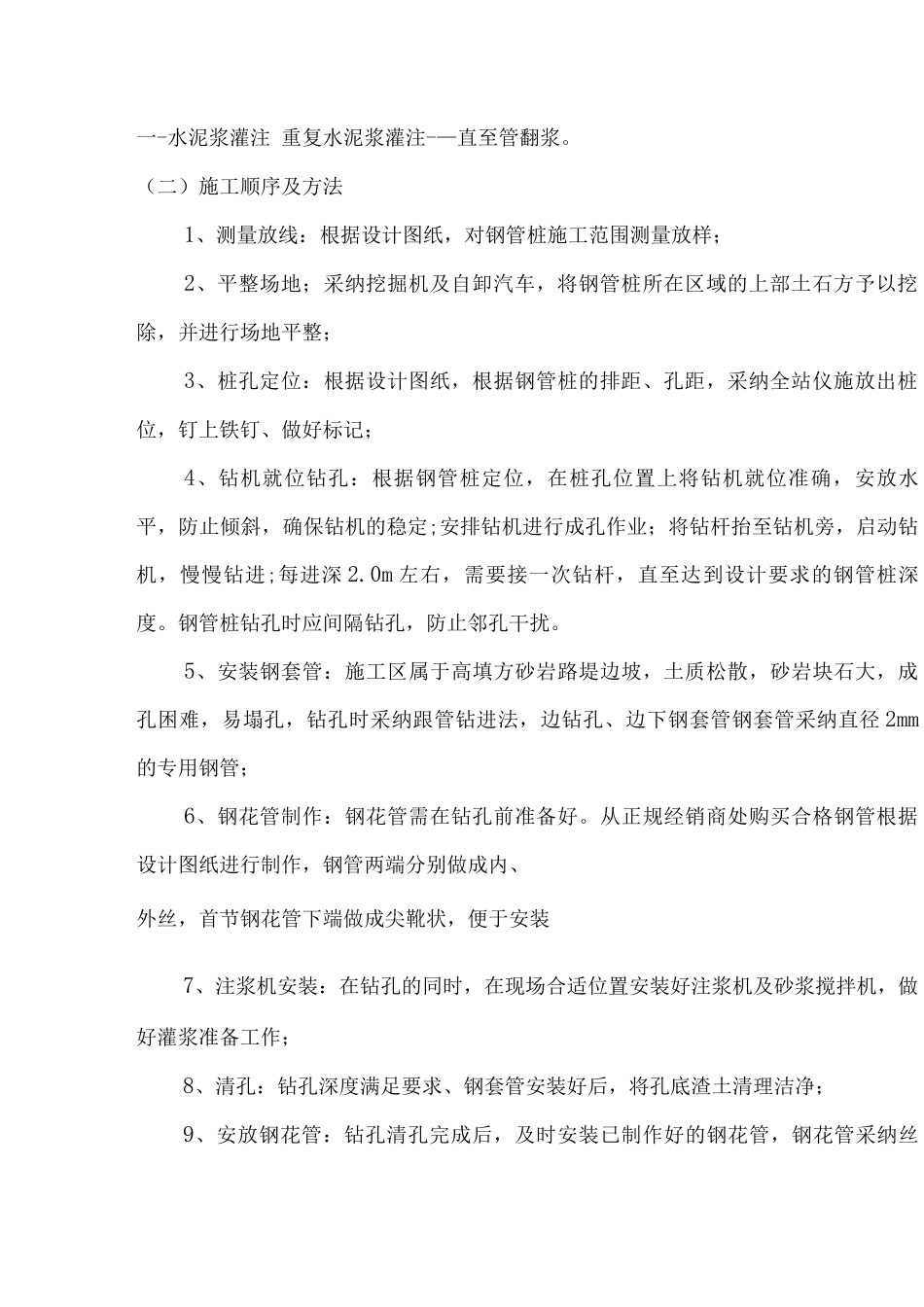

一、工程概况二、编制依据三、施工准备四、施工工艺流程五、施工质量控制措施六、施工安全控制措施附件：1、主要机械设备表2、主要材料表3、主要人员表4、现场平面布置图一、工程概况兰海高速公路北碚东阳出连接线扩建应急工程为城市次干路，全长为 1070。682m,设计车速 40km/h,标准路幅宽12m（0.5+7。25+3.75+0。5）,双向 3 车道。依照设计在 K0+595-K0+7 右侧段设置 4排 108 钢管桩，钻孔直径 130mm 钢管桩共四排（其中靠近中心线两排纵横间距 0。8m远离中心线方向两排纵横间距 0.5m）,桩长 6〜15m。在 K0+530+590 左侧 3 排 108 钢管桩，钻孔直径 130mm 钢管桩纵横间距 0。75m，桩长 6m。二、编制依据1、设计图纸；2、《城市道路工程施工质量验收法律规范》(DBJ50 -078-28);3、现行国家有关法律规范、标准和规程。三、施工准备1、设备：1.1 钻机两台；2KW、250KW 发电机各一台;空压机两台；配电箱四个；电焊机一台；切割机 1 台；砂浆搅拌机 2 台；高压注浆泵 2 台；挖掘机一台；汽车两台；1、2 高压注浆管 3m,50PP-R 水管 3 米、电缆线 3m；1.3 其他：小型施工机具根据施工需要配置。2、材料：2.1 水泥：采纳 425 号普通硅酸盐水泥；2.2 水：采纳自来水；2.3 钢筋：采纳 6 32 的钢筋；2.4 钢花管：采纳 108mm 钢管制作、加工；2.5 其他：外加剂、2mm 钢套管、电焊条、劳保用品等.3、施工人员：施工员 4 人、技术员 1 人、测量员 2 人、质检员 1 人、安全员 2 人、技工 30 人、普工 10 人.四、施工工艺流程(一)施工工艺:施工工艺为:测量放线--平整场地 孔定位--钻机就位钻孔——安装钢套管一钢花管制作——注浆机安装-—-清孔装钢花管一-拆除钢套管安装注浆管 拌制水泥浆一一-水泥浆灌注 重复水泥浆灌注-—直至管翻浆。（二）施工顺序及方法1、测量放线：根据设计图纸，对钢管桩施工范围测量放样；2、平整场地；采纳挖掘机及自卸汽车，将钢管桩所在区域的上部土石方予以挖除，并进行场地平整；3、桩孔定位：根据设计图纸，根据钢管桩的排距、孔距，采纳全站仪施放出桩位，钉上铁钉、做好标记；4、钻机就位钻孔：根据钢管桩定位，在桩孔位置上将钻机就位准确，安放水平，防止倾斜，确保钻机的稳定;安排钻机进行成孔作业；将钻杆抬至钻机旁，启动钻机，慢慢钻进;每进深 2.0m 左右，需要接一次钻杆，直至达到设计要求的钢管桩深度。钢管桩钻孔时应间隔钻孔，防止邻孔干扰...
