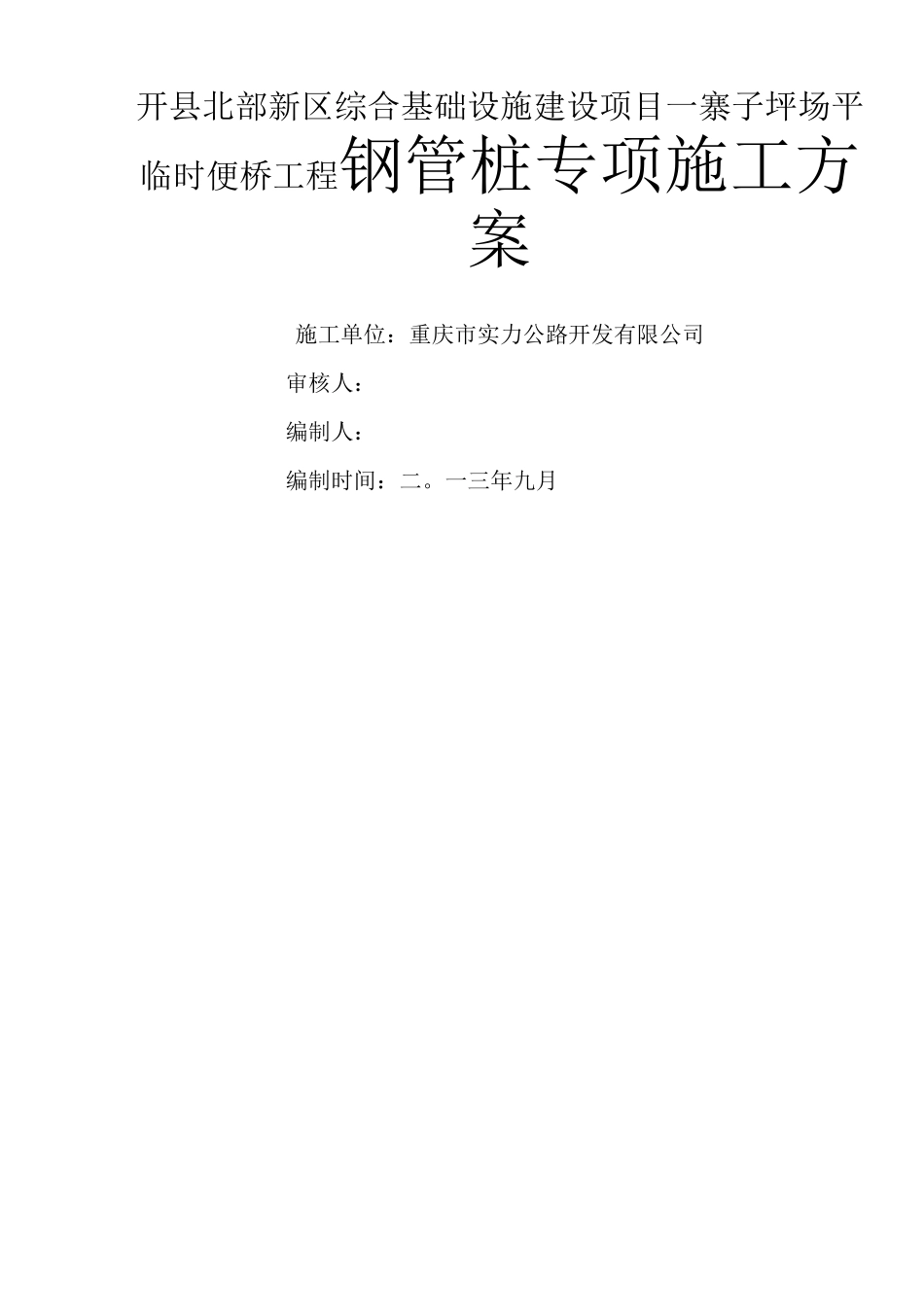

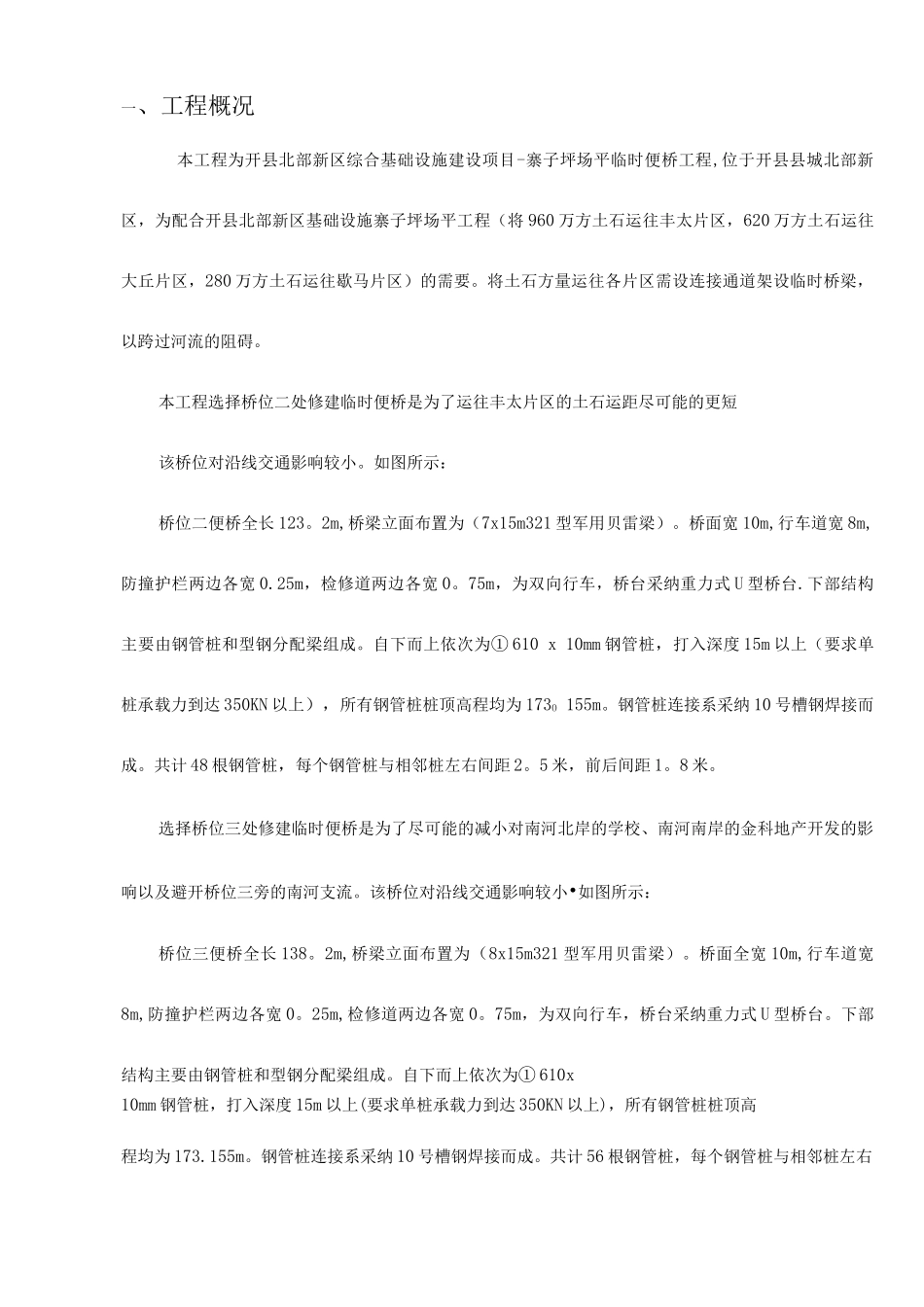

开县北部新区综合基础设施建设项目一寨子坪场平临时便桥工程钢管桩专项施工方案施工单位：重庆市实力公路开发有限公司审核人：编制人：编制时间：二。一三年九月一、工程概况本工程为开县北部新区综合基础设施建设项目-寨子坪场平临时便桥工程,位于开县县城北部新区，为配合开县北部新区基础设施寨子坪场平工程（将 960 万方土石运往丰太片区，620 万方土石运往大丘片区，280 万方土石运往歇马片区）的需要。将土石方量运往各片区需设连接通道架设临时桥梁，以跨过河流的阻碍。本工程选择桥位二处修建临时便桥是为了运往丰太片区的土石运距尽可能的更短该桥位对沿线交通影响较小。如图所示：桥位二便桥全长 123。2m,桥梁立面布置为（7x15m321 型军用贝雷梁）。桥面宽 10m,行车道宽 8m,防撞护栏两边各宽 0.25m，检修道两边各宽 0。75m，为双向行车，桥台采纳重力式 U 型桥台.下部结构主要由钢管桩和型钢分配梁组成。自下而上依次为① 610 x 10mm 钢管桩，打入深度 15m 以上（要求单桩承载力到达 350KN 以上），所有钢管桩桩顶高程均为 173O 155m。钢管桩连接系采纳 10 号槽钢焊接而成。共计 48 根钢管桩，每个钢管桩与相邻桩左右间距 2。5 米，前后间距 1。8 米。选择桥位三处修建临时便桥是为了尽可能的减小对南河北岸的学校、南河南岸的金科地产开发的影响以及避开桥位三旁的南河支流。该桥位对沿线交通影响较小•如图所示：桥位三便桥全长 138。2m,桥梁立面布置为（8x15m321 型军用贝雷梁）。桥面全宽 10m,行车道宽8m,防撞护栏两边各宽 0。25m,检修道两边各宽 0。75m，为双向行车，桥台采纳重力式 U 型桥台。下部结构主要由钢管桩和型钢分配梁组成。自下而上依次为① 610x10mm 钢管桩，打入深度 15m 以上(要求单桩承载力到达 350KN 以上)，所有钢管桩桩顶高程均为 173.155m。钢管桩连接系采纳 10 号槽钢焊接而成。共计 56 根钢管桩，每个钢管桩与相邻桩左右间距 2.5 米，前后间距 1.8 米。根据工期要求，本工程计划 2025 年 9 月 18 日开工，2025 年 11 月 17 日前完成，总工期约 60 天.二、编制依据、范围、原则2.1 编制依据(1) 开县北部新区综合基础设施建设项目寨子坪场平临时便桥工程招标文件、施工合同(2) 开县北部新区综合基础设施建设项目寨子坪场平临时便桥工程施工图(3) 桥梁用钢结构钢(GB/T714 — 20)(4) 钢结构工程施工质量验收法律规范(GB50205 — 21)(5...
