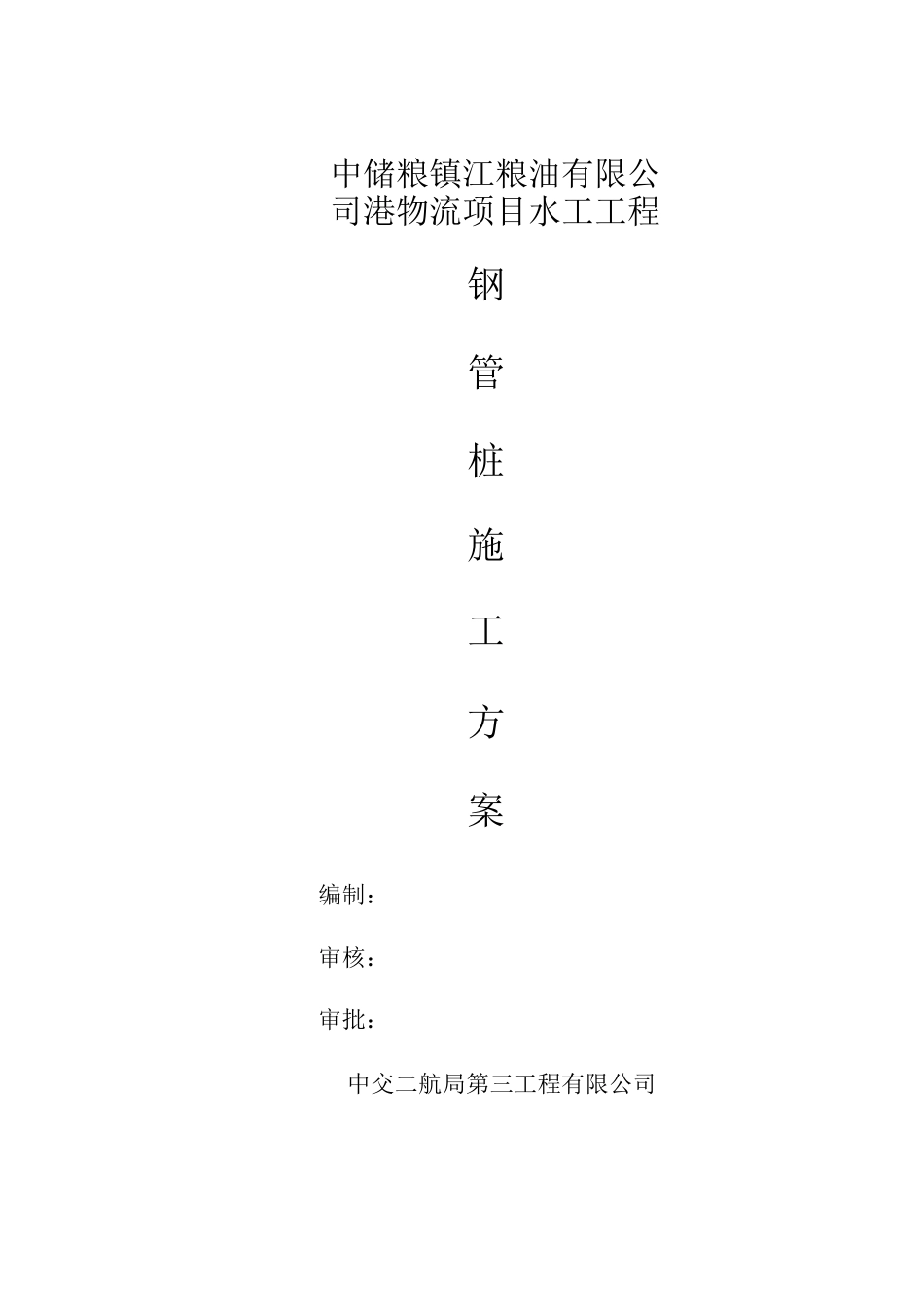

中储粮镇江粮油有限公司港物流项目水工工程钢管桩施工方案编制：审核：审批：中交二航局第三工程有限公司中储粮镇江粮油有限公司物流项目水工工程项目经理部2025 年 02 月中储粮镇江粮油有限公司港物流水工工程目录1。编制依据2。工程概述2.1 工程概况2.2 地质情况2.3 工程数量3。施工总体部署3.1 施工总体安排4。机械设备选型及人员配置4.1 机械设备4.2 人员配置 4。3 功效分析5。1 施工总体部署5.2 钢管桩制作5。3 出运泊位钢管桩沉桩5。4 待泊泊位钢管桩沉桩5。5 特别区域钢栈桥及廊道下方防撞桩施工 6。质量保证措施 -11.-6。1 钢管桩施工技术标准 6。2 质量控制要点钢管桩施工方案中储粮镇江粮油有限公司港物流水工工程钢管桩施工方案7. 安全保证措施7。1 安全目标7。2 安全制度保证7.3 钢管桩施工安全注意事项8。环保、文明施工措施中储粮镇江粮油有限公司港物流水工工程1. 编制依据(1)《中储粮镇江粮油有限公司港物流水工工程》施工图纸；(2)《水运工程质量检验评定标准》(JTS257-28)；(3) 《水运工程测量法律规范》(JTJ203- 21 );(4) 《港工程灌注桩设计与施工规程》(JTJ248-2);(5)《港工程桩基法律规范》(JTS167-4-2025);(6)《高桩码头设计与施工法律规范》(JTS167 — 1 — 2025 );(7)《港工程钢结构设计法律规范》(JTJ283-99);(8)《建筑桩基技术法律规范》JGJ94 — 28;(9)《海港工程钢结构防腐技术规定》；(10)《钢结构工程施工及验收法律规范》(GB50205 —95 )。2。工程概述2.1 工程概况中储粮镇江粮油有限公司港物流水工工程位于长江下游镇扬河段和畅洲右汉右岸翻水河下游侧，地属镇江市京区谏壁镇粮山村。现有 1#泊位后方岸边布置 3 个 5 吨级出运泊位，码头前沿线与现有沿江驳岸线一致，泊位总长175m,泊位上游距现有 1#引桥 34。6m ,下游距现有出运码头 74.45m。待泊泊位长 163°8m,共计 27 个排架。内港池防撞桩分 1#引桥防撞桩和 2#引桥防撞桩，共计 29 个排架。2.2 地质情况根据江苏长江机械化基础工程公司 2025 年 10 月编制完成的《中储粮镇江粮油有限公司港物流项目码头工程勘察报告》，勘探深度内拟建场地的土层自上而下可分为如中储粮镇江粮油有限公司港物流水工工程钢管桩施工方案钢管桩施工方案下五层:①层素填土（Q4al）:主要为护岸块石夹粉质粘土等，分布于岸边，驳岸内侧较厚，经压实，成分较杂。层厚 0.60〜7.10m,层底标高一 0.07〜1.57m.② 层粉砂...
