钢结构人行天桥施工方案

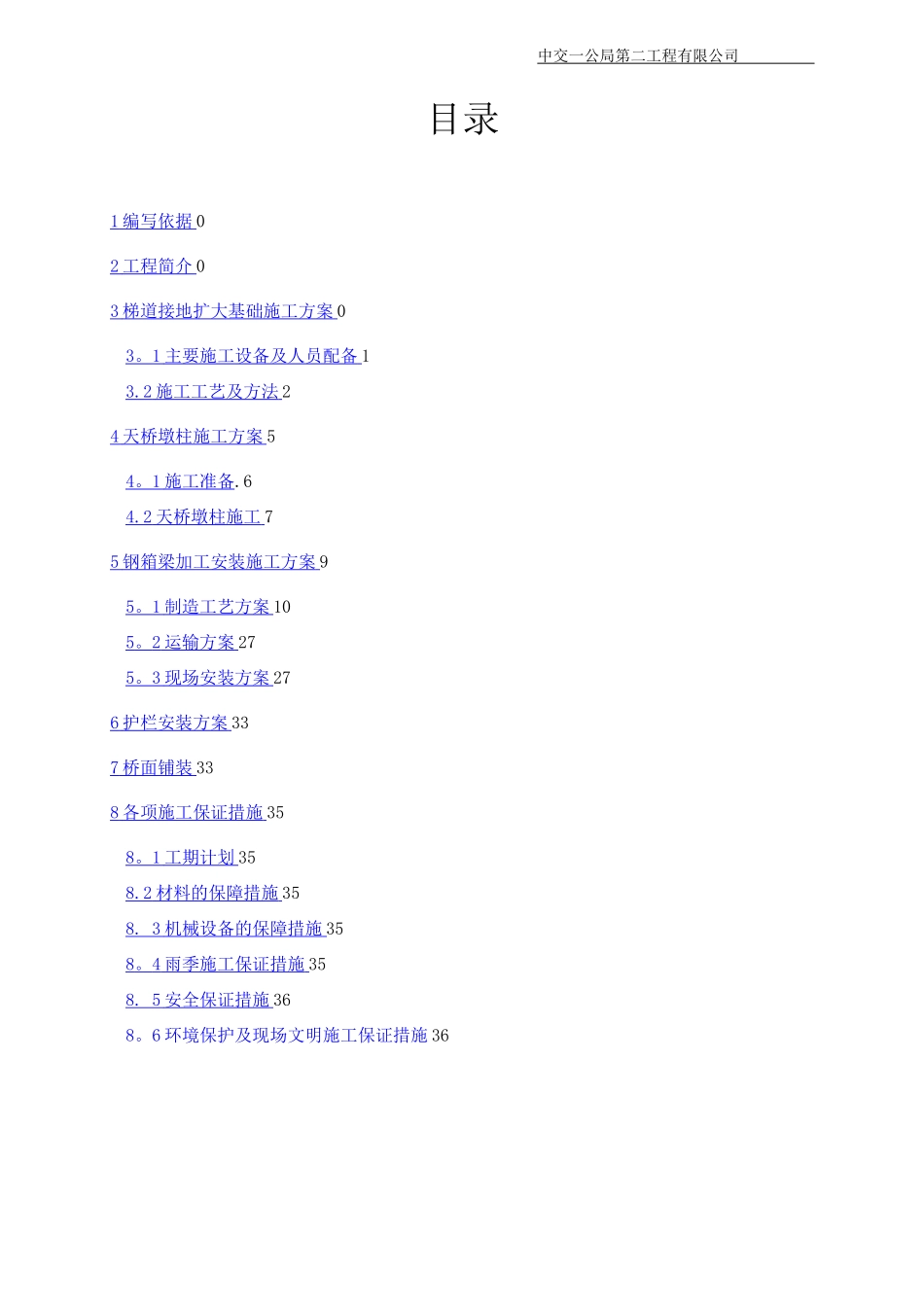

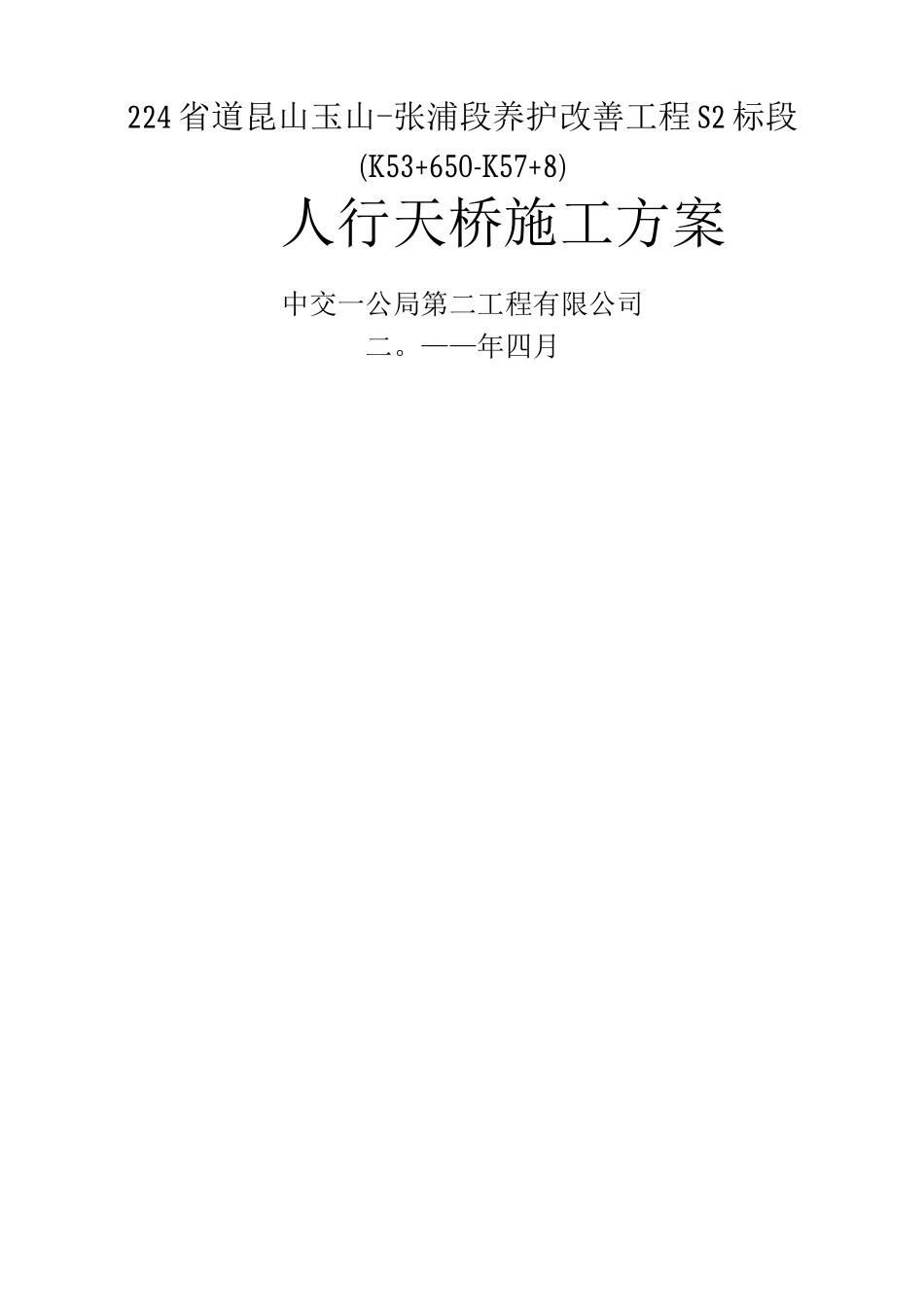

224 省道昆山玉山-张浦段养护改善工程 S2 标段(K53+650-K57+8)人行天桥施工方案中交一公局第二工程有限公司二。——年四月中交一公局第二工程有限公司目录1 编写依据 02 工程简介 03 梯道接地扩大基础施工方案 03 。 1 主要施工设备及人员配备 13.2 施工工艺及方法 24 天桥墩柱施工方案 54 。 1 施工准备 .64.2 天桥墩柱施工 75 钢箱梁加工安装施工方案 95 。 1 制造工艺方案 105 。 2 运输方案 275 。 3 现场安装方案 276 护栏安装方案 337 桥面铺装 338 各项施工保证措施 358 。 1 工期计划 358.2 材料的保障措施 358. 3 机械设备的保障措施 358 。 4 雨季施工保证措施 358. 5 安全保证措施 368。6 环境保护及现场文明施工保证措施 36中交一公局第二工程有限公司人行天桥施工方案1 编写依据1。1《公路桥涵施工技术法律规范》(JTJ 041—20)1。2《市政桥梁工程质量检验评定标准》(CJJ 2-1990)1. 3《施工图设计》1。4《总体施工组织设计》2 工程简介本标段内共人行天桥两座，分别位于 K54+316。0 处和 K54+965。0 处。天桥桥面宽 3.5m,梯道宽3。5m，桥下净高不小于 5。5m。天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成，主梁结构为等截面钢箱梁，梁高 1。2m，箱梁顶宽 3。5m，底宽 1。9m。主梁结构采纳 Q235C 钢。梯道梁及踏步钢板采纳Q235B 钢.天桥墩柱均采纳钢管砼结构，主墩墩柱直径 0.8m，梯道墩柱直径 0.6m，立柱及附属结构采纳Q235B 钢。基础采纳钻孔灌注桩或者扩大基础。其中主墩桩基为直径 1.5m 钻孔灌注桩，梯道墩桩基为直径 1。2m 钻孔灌注桩，梯道接地处采纳扩大基础。其中桩基础及扩大基础采纳 C30 混凝土，垫层采纳 C15混凝土，钢立柱灌 C30 微膨胀混凝土.每座天桥均有钻孔灌注桩 13 根，其中主墩基础三根，直径 1。5米,梯道基础十根，直径 1.2 米，桩长均为 30 米；扩大基础 4 座；墩柱十三根,主墩墩柱直径 0.8m，梯道墩柱 0.6m.共计钻孔灌注桩 26 根，扩大基础 8 座，钢立柱 26 根。3 梯道接地扩大基础施工方案梯道接地基础采纳明挖扩大基础，于基底设置 0。5m 厚的碎石垫层，基底持力层采纳粉质粘土层，垫层采纳 C15 混凝土，基础采纳 C30 混凝土浇注；共计扩大基础 8 座.中交一公局第二工程有限公司3.1 主要施工设备及人员配备主要施工设备配置：序号设备名称规格及型号单位数量备注1装载机ZL—50台22...
