钢结构厂房吊装施工方案

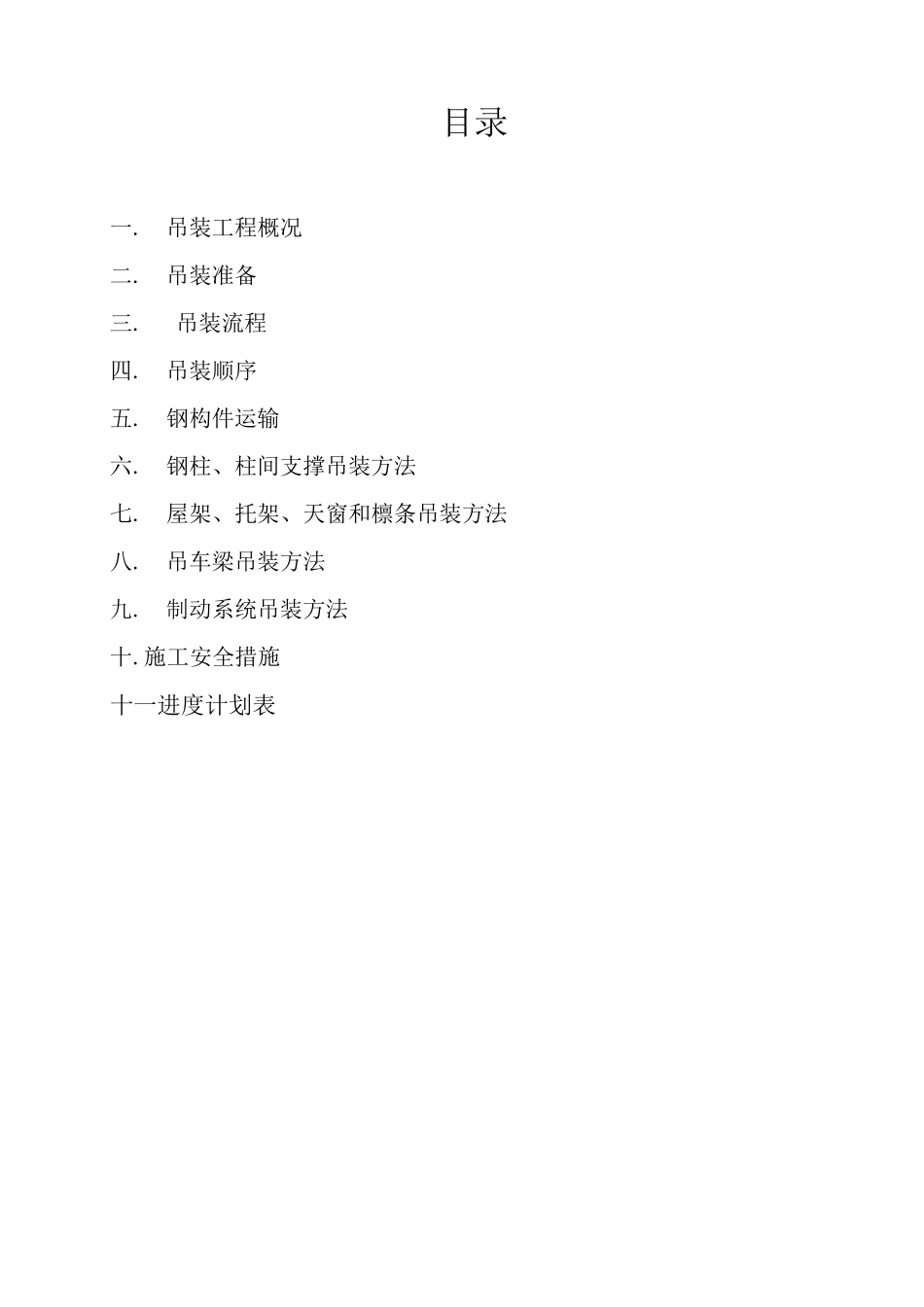

钢结构吊装方案批准：审核：编制：XX 工程有限公司年月曰目录一.吊装工程概况二.吊装准备三.吊装流程四.吊装顺序五.钢构件运输六.钢柱、柱间支撑吊装方法七.屋架、托架、天窗和檩条吊装方法八.吊车梁吊装方法九.制动系统吊装方法十.施工安全措施十一进度计划表一、吊装工程概况本次钢结构主体吊装由于 G 轴第 5、6 线，F 轴第 5、6 线，E 轴第 4、5 线的承台基础临时不能施工，电炉基础需要马上开挖，为了保证 4 月 30 号电炉跨屋面出水，因此不可按原施工组织设计的吊装顺序进行。我们经过仔细讨论，先吊装 G 列 2、3、4 线，F 列 2、3、4, E 列 1、2、3线九根钢柱及柱间支撑、托架、屋架、天窗、檩条及屋面梁，再吊装 G 列 5、6、7 线，F 列5、6、7 线，E 列 4、5、6、7 线 10 根钢柱及柱间支撑、托架、屋架、天窗、檩条及屋面梁。当钢柱、托架、屋架、支撑、天窗吊装完后，再吊装 GF、FE 跨吊车梁及制动系统和钢轨.吊装工程量如下表:序号构件名称单位数量总重1钢柱根196T2柱间支撑相1270T3托架相1690T4吊车梁根328T5屋架及屋面梁相35320T6天窗相4658T7檩条根196120T8钢轨米780本次吊装构件钢柱最重 32 吨，高度 40M。拟采纳型号为 LS418J-CCH10 日本佳友出厂的 1T 履带式吊车，回转半径 10 米，吊臂 48.77M,吊重 33T。二、吊装准备（一）人员组织机构设置设备名称型号单位数量千斤顶20T个8锲铁个120橇棍1.5M根8橇棍0.5M根8水平仪DS3台1经纬仪J2台2水平尺4把4爬梯40M根19吊蓝个38（三）现场设工具房 1 间，施工用电、水由甲方指定供应点。1. 运输路线和吊装现场的路基需要填片石和炉渣，请武钢项目部协调在 25 号以前完成，具备运输及吊装的路基条件：1）制作现场二连扎 AB 跨西门近 1 米低洼地段填至士 0,2）西门前面绿化带要清理并填炉渣，3）施工现场 GF 跨、ED 跨需要回填、清理，并填炉渣。2. D 列柱在 3 月 15 日以前必须按时吊装完，不能影响我方 ED 跨托架、屋架、吊车梁的吊装时间，否则吊车台班及安装设施费用由甲方负责。（四）基础验收1 检查基础的位置及标高，使用轴线控制点的测量标高基准点。2 对基础杯深度、几何尺寸进行检查，对杯中的杂物进行清理。3 根据杯底部标高的情况安放垫铁，杯底部要留有足够的钢柱底的灌浆层。4 剩余 6 个承台基础要求在 3 月 15 日前必须完。杯基础允许偏差序号项目允许偏差（mm）1底面标高-5.0 〜02杯深度 H±5...
