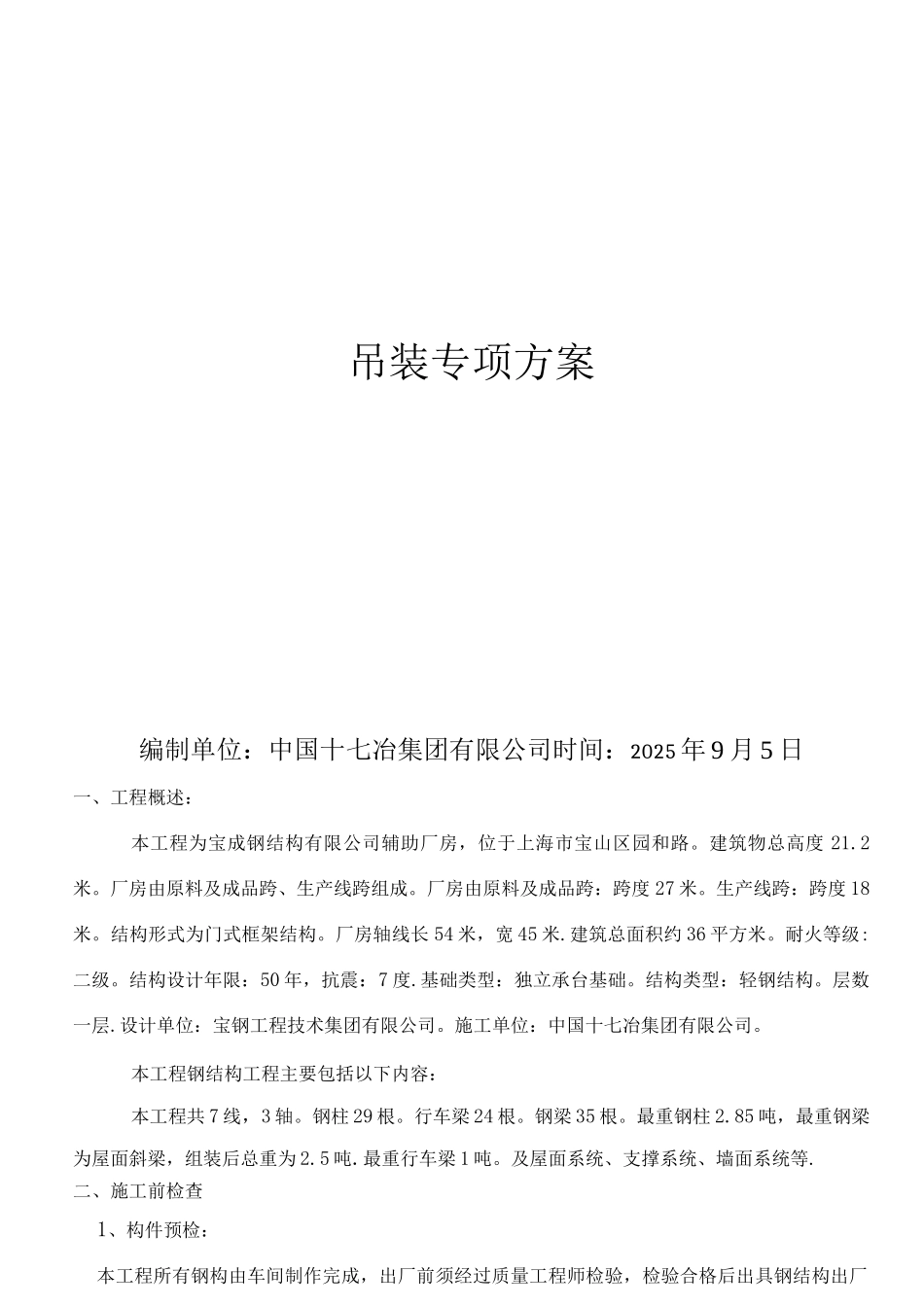

钢结构厂房安装施工方案

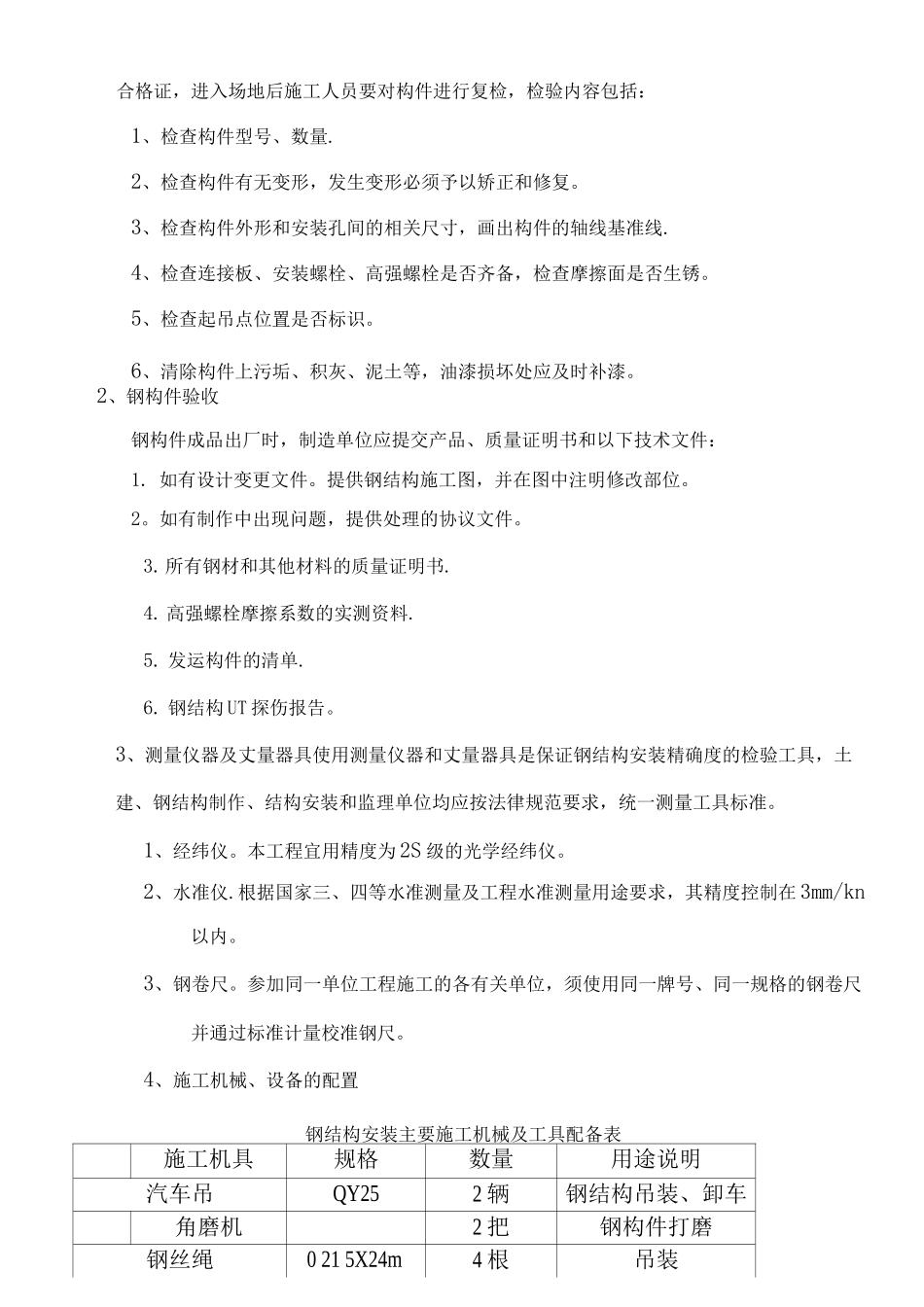

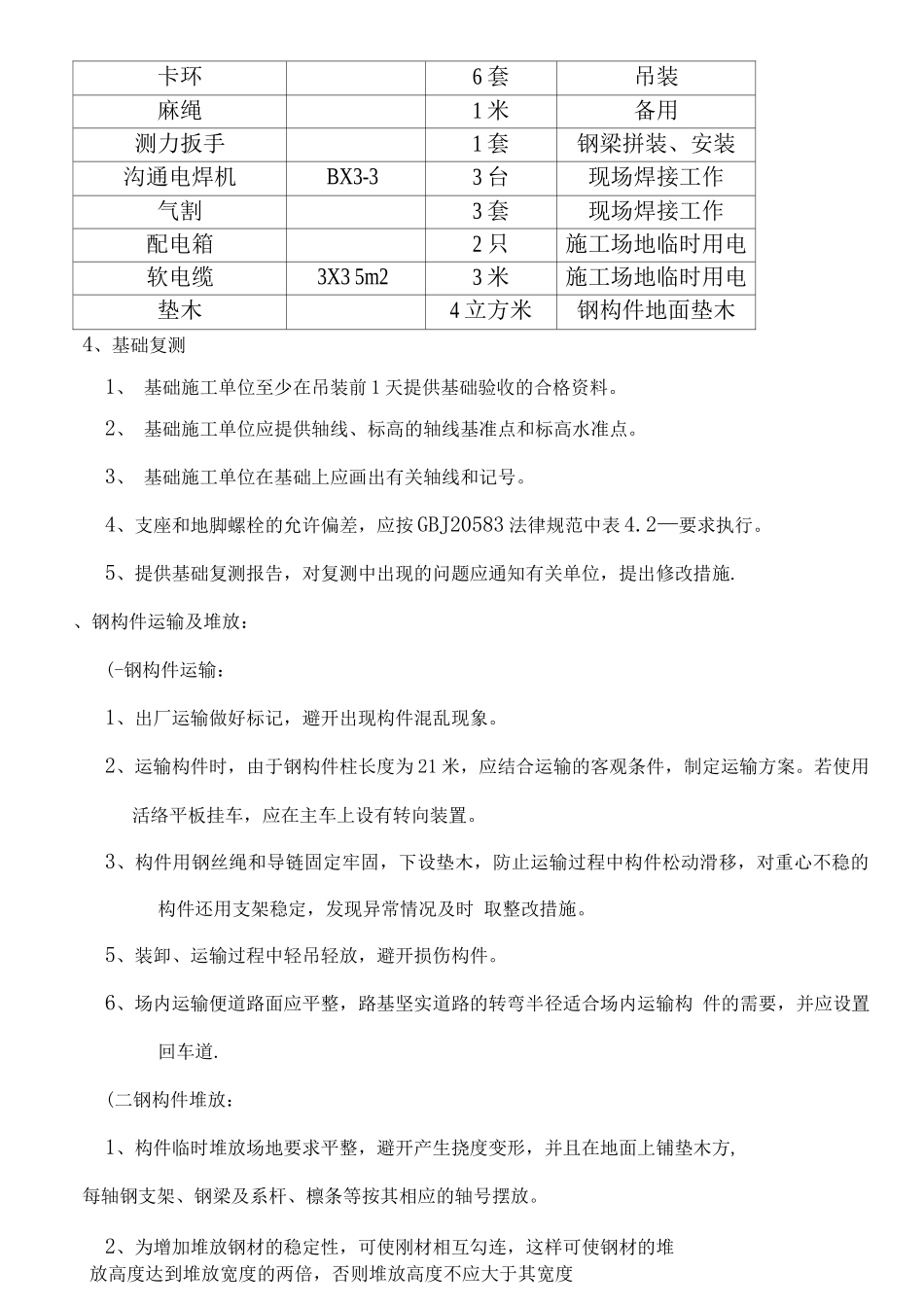

吊装专项方案编制单位：中国十七冶集团有限公司时间：2025 年 9 月 5 日一、工程概述：本工程为宝成钢结构有限公司辅助厂房，位于上海市宝山区园和路。建筑物总高度 21.2米。厂房由原料及成品跨、生产线跨组成。厂房由原料及成品跨：跨度 27 米。生产线跨：跨度 18米。结构形式为门式框架结构。厂房轴线长 54 米，宽 45 米.建筑总面积约 36 平方米。耐火等级:二级。结构设计年限：50 年，抗震：7 度.基础类型：独立承台基础。结构类型：轻钢结构。层数一层.设计单位：宝钢工程技术集团有限公司。施工单位：中国十七冶集团有限公司。本工程钢结构工程主要包括以下内容：本工程共 7 线，3 轴。钢柱 29 根。行车梁 24 根。钢梁 35 根。最重钢柱 2.85 吨，最重钢梁为屋面斜梁，组装后总重为 2.5 吨.最重行车梁 1 吨。及屋面系统、支撑系统、墙面系统等.二、施工前检查1、构件预检：本工程所有钢构由车间制作完成，出厂前须经过质量工程师检验，检验合格后出具钢结构出厂合格证，进入场地后施工人员要对构件进行复检，检验内容包括：1、检查构件型号、数量.2、检查构件有无变形，发生变形必须予以矫正和修复。3、检查构件外形和安装孔间的相关尺寸，画出构件的轴线基准线.4、检查连接板、安装螺栓、高强螺栓是否齐备，检查摩擦面是否生锈。5、检查起吊点位置是否标识。6、清除构件上污垢、积灰、泥土等，油漆损坏处应及时补漆。2、钢构件验收钢构件成品出厂时，制造单位应提交产品、质量证明书和以下技术文件：1. 如有设计变更文件。提供钢结构施工图，并在图中注明修改部位。2。如有制作中出现问题，提供处理的协议文件。3.所有钢材和其他材料的质量证明书.4. 高强螺栓摩擦系数的实测资料.5. 发运构件的清单.6. 钢结构 UT 探伤报告。3、测量仪器及丈量器具使用测量仪器和丈量器具是保证钢结构安装精确度的检验工具，土建、钢结构制作、结构安装和监理单位均应按法律规范要求，统一测量工具标准。1、经纬仪。本工程宜用精度为 2S 级的光学经纬仪。2、水准仪.根据国家三、四等水准测量及工程水准测量用途要求，其精度控制在 3mm/kn以内。3、钢卷尺。参加同一单位工程施工的各有关单位，须使用同一牌号、同一规格的钢卷尺并通过标准计量校准钢尺。4、施工机械、设备的配置钢结构安装主要施工机械及工具配备表施工机具规格数量用途说明汽车吊QY252 辆钢结构吊装、卸车角磨机2 把钢构件打磨钢丝绳0 21 5X24m4...
