钢结构及网架吊装方案

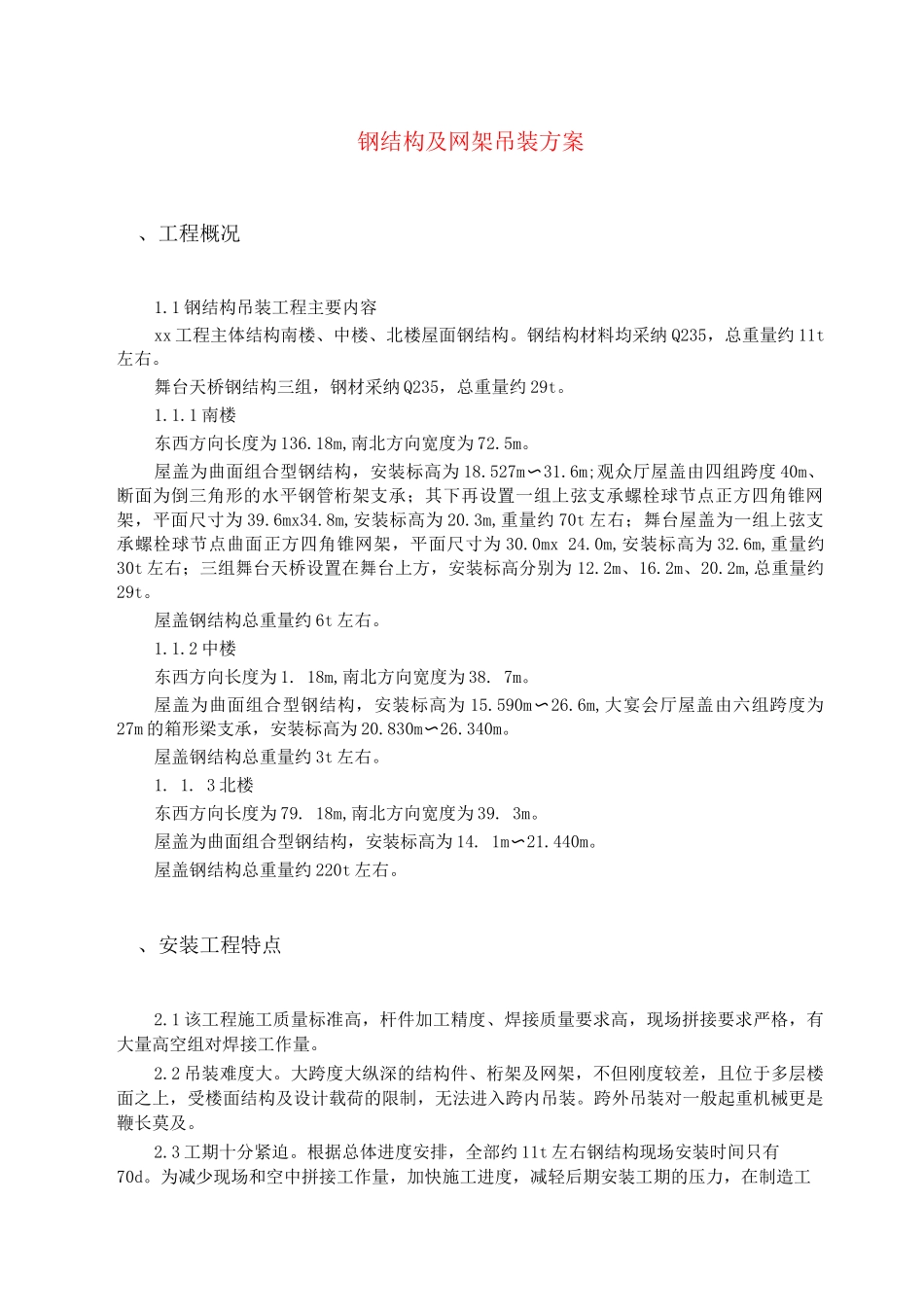

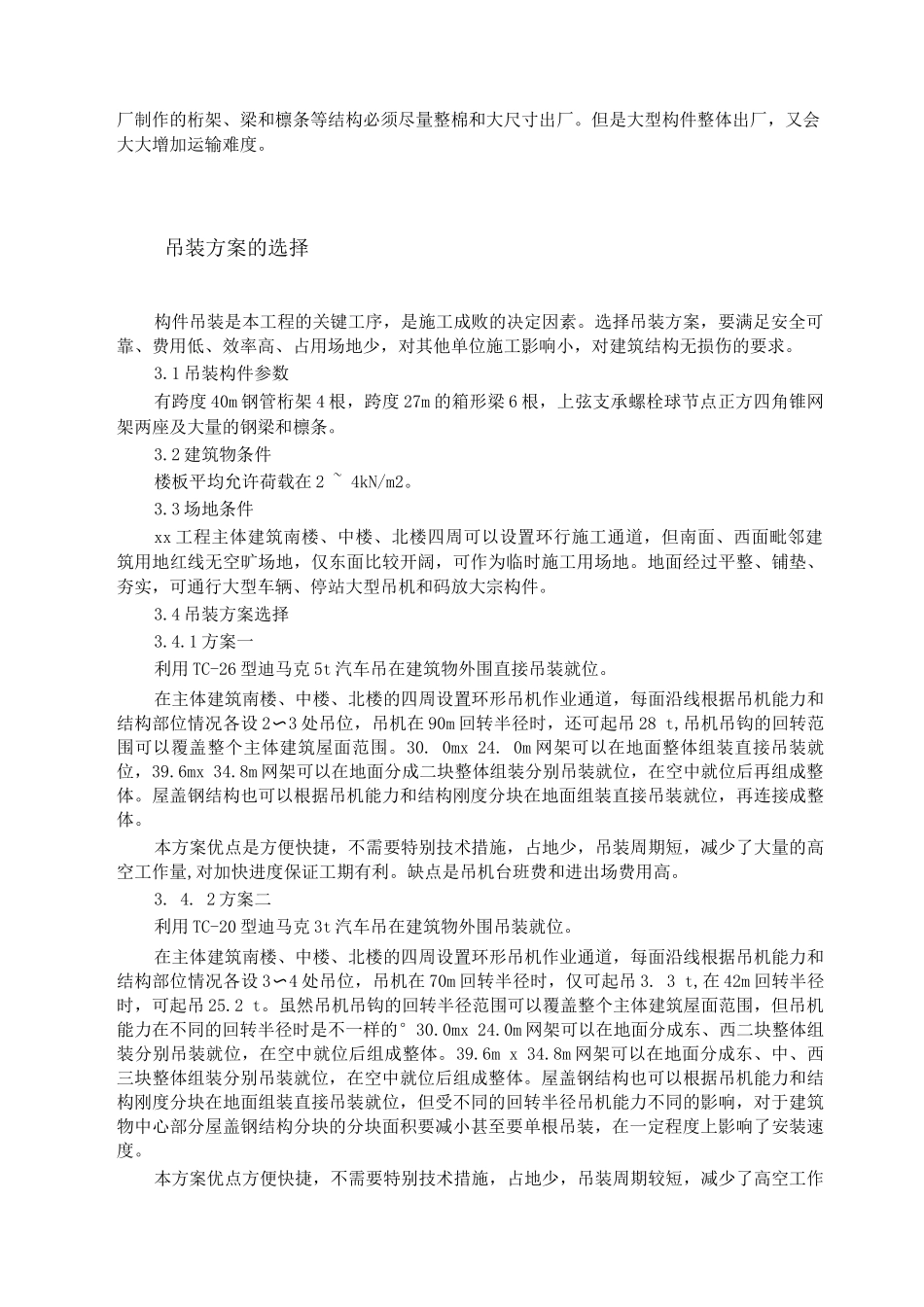

钢结构及网架吊装方案、工程概况1.1 钢结构吊装工程主要内容xx 工程主体结构南楼、中楼、北楼屋面钢结构。钢结构材料均采纳 Q235，总重量约 11t左右。舞台天桥钢结构三组，钢材采纳 Q235，总重量约 29t。1.1.1 南楼东西方向长度为 136.18m,南北方向宽度为 72.5m。屋盖为曲面组合型钢结构，安装标高为 18.527m〜31.6m;观众厅屋盖由四组跨度 40m、断面为倒三角形的水平钢管桁架支承；其下再设置一组上弦支承螺栓球节点正方四角锥网架，平面尺寸为 39.6mx34.8m,安装标高为 20.3m,重量约 70t 左右；舞台屋盖为一组上弦支承螺栓球节点曲面正方四角锥网架，平面尺寸为 30.0mx 24.0m,安装标高为 32.6m,重量约30t 左右；三组舞台天桥设置在舞台上方，安装标高分别为 12.2m、16.2m、20.2m,总重量约29t。屋盖钢结构总重量约 6t 左右。1.1.2 中楼东西方向长度为 1. 18m,南北方向宽度为 38. 7m。屋盖为曲面组合型钢结构，安装标高为 15.590m〜26.6m,大宴会厅屋盖由六组跨度为27m 的箱形梁支承，安装标高为 20.830m〜26.340m。屋盖钢结构总重量约 3t 左右。1. 1. 3 北楼东西方向长度为 79. 18m,南北方向宽度为 39. 3m。屋盖为曲面组合型钢结构，安装标高为 14. 1m〜21.440m。屋盖钢结构总重量约 220t 左右。、安装工程特点2.1 该工程施工质量标准高，杆件加工精度、焊接质量要求高，现场拼接要求严格，有大量高空组对焊接工作量。2.2 吊装难度大。大跨度大纵深的结构件、桁架及网架，不但刚度较差，且位于多层楼面之上，受楼面结构及设计载荷的限制，无法进入跨内吊装。跨外吊装对一般起重机械更是鞭长莫及。2.3 工期十分紧迫。根据总体进度安排，全部约 11t 左右钢结构现场安装时间只有70d。为减少现场和空中拼接工作量，加快施工进度，减轻后期安装工期的压力，在制造工厂制作的桁架、梁和檩条等结构必须尽量整棉和大尺寸出厂。但是大型构件整体出厂，又会大大增加运输难度。吊装方案的选择构件吊装是本工程的关键工序，是施工成败的决定因素。选择吊装方案，要满足安全可靠、费用低、效率高、占用场地少，对其他单位施工影响小，对建筑结构无损伤的要求。3.1 吊装构件参数有跨度 40m 钢管桁架 4 根，跨度 27m 的箱形梁 6 根，上弦支承螺栓球节点正方四角锥网架两座及大量的钢梁和檩条。3.2 建筑物条件楼板平均允许荷载在 2 ~ 4kN/m2。3.3 场地条件xx 工程主体建筑南楼、中楼、北楼四周可以设...
