钢结构吊装专项方案(钢柱)

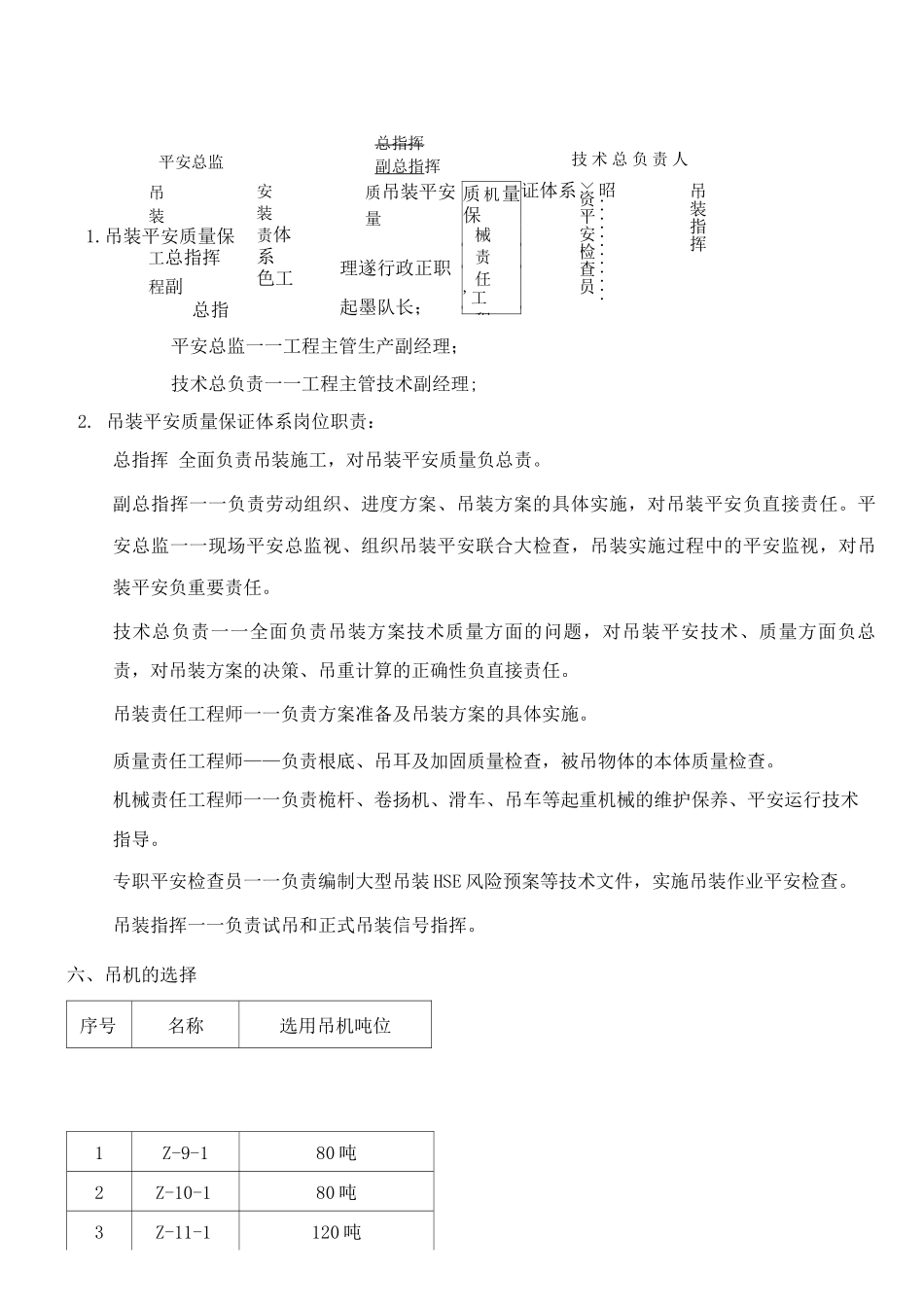

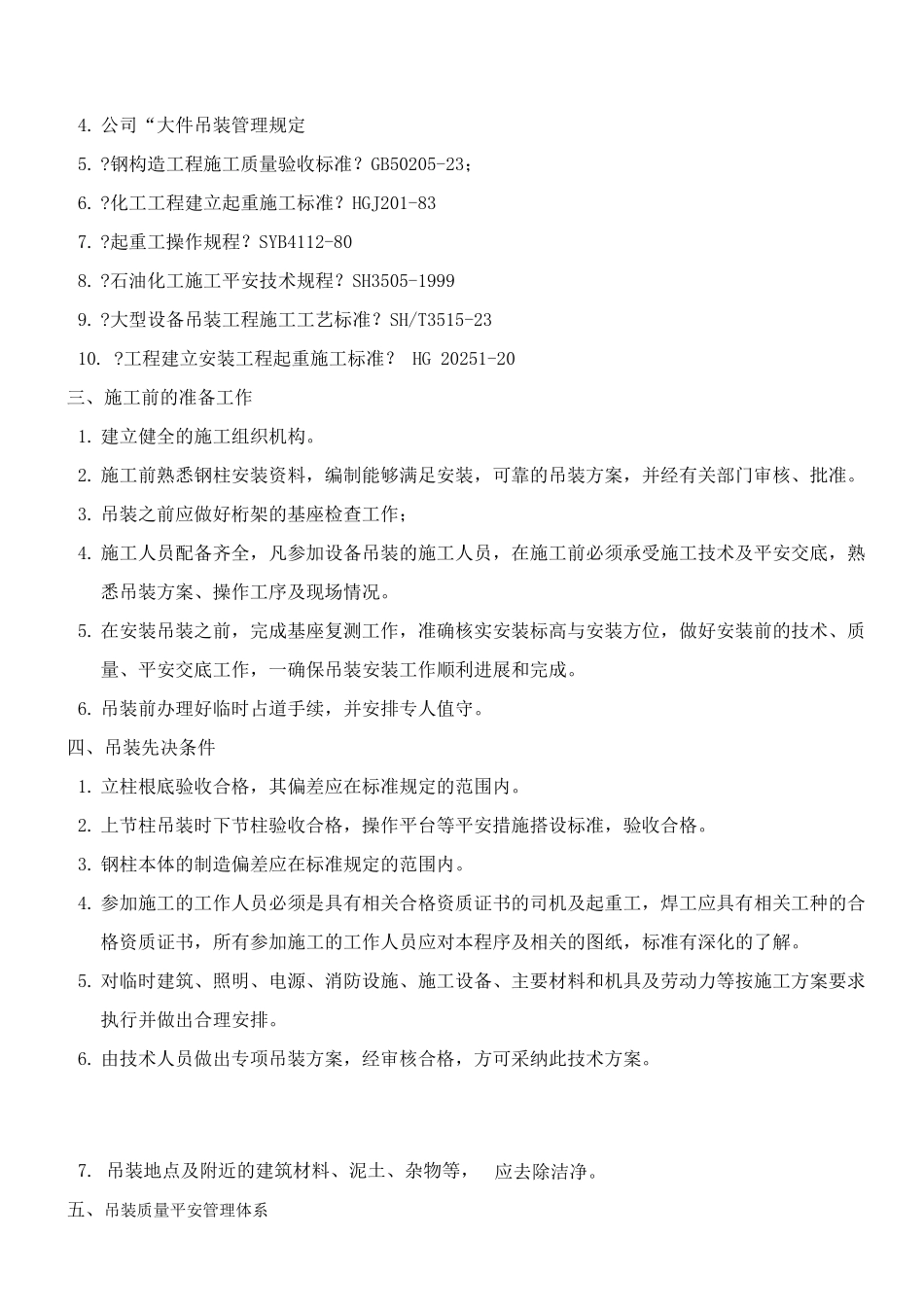

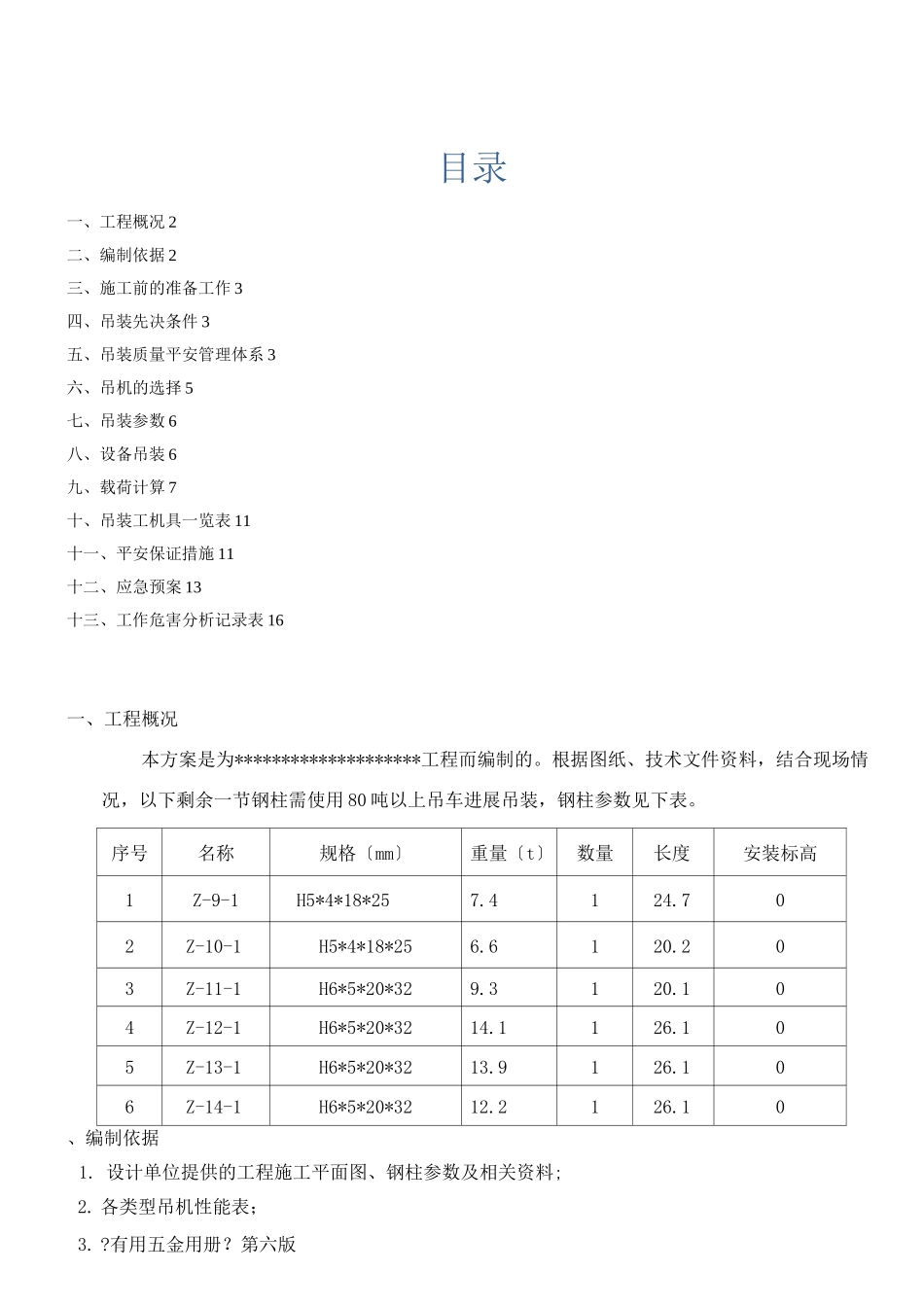

目录一、工程概况 2二、编制依据 2三、施工前的准备工作 3四、吊装先决条件 3五、吊装质量平安管理体系 3六、吊机的选择 5七、吊装参数 6八、设备吊装 6九、载荷计算 7十、吊装工机具一览表 11十一、平安保证措施 11十二、应急预案 13十三、工作危害分析记录表 16一、工程概况本方案是为********************工程而编制的。根据图纸、技术文件资料，结合现场情况，以下剩余一节钢柱需使用 80 吨以上吊车进展吊装，钢柱参数见下表。序号名称规格〔mm〕重量〔t〕数量长度安装标高1Z-9-1H5*4*18*257.4124.702Z-10-1H5*4*18*256.6120.203Z-11-1H6*5*20*329.3120.104Z-12-1H6*5*20*3214.1126.105Z-13-1H6*5*20*3213.9126.106Z-14-1H6*5*20*3212.2126.10、编制依据1. 设计单位提供的工程施工平面图、钢柱参数及相关资料;2. 各类型吊机性能表；3. ?有用五金用册？第六版4. 公司“大件吊装管理规定5. ?钢构造工程施工质量验收标准？GB50205-23；6. ?化工工程建立起重施工标准？HGJ201-837. ?起重工操作规程？SYB4112-808. ?石油化工施工平安技术规程？SH3505-19999. ?大型设备吊装工程施工工艺标准？SH/T3515-2310. ?工程建立安装工程起重施工标准？ HG 20251-20三、施工前的准备工作1. 建立健全的施工组织机构。2. 施工前熟悉钢柱安装资料，编制能够满足安装，可靠的吊装方案，并经有关部门审核、批准。3. 吊装之前应做好桁架的基座检查工作；4. 施工人员配备齐全，凡参加设备吊装的施工人员，在施工前必须承受施工技术及平安交底，熟悉吊装方案、操作工序及现场情况。5. 在安装吊装之前，完成基座复测工作，准确核实安装标高与安装方位，做好安装前的技术、质量、平安交底工作，一确保吊装安装工作顺利进展和完成。6. 吊装前办理好临时占道手续，并安排专人值守。四、吊装先决条件1. 立柱根底验收合格，其偏差应在标准规定的范围内。2. 上节柱吊装时下节柱验收合格，操作平台等平安措施搭设标准，验收合格。3. 钢柱本体的制造偏差应在标准规定的范围内。4. 参加施工的工作人员必须是具有相关合格资质证书的司机及起重工，焊工应具有相关工种的合格资质证书，所有参加施工的工作人员应对本程序及相关的图纸，标准有深化的了解。5. 对临时建筑、照明、电源、消防设施、施工设备、主要材料和机具及劳动力等按施工方案要求执行并做出合理安排。6. 由技术人员做出专项吊装方案，经审核合格，方可采纳此技术方案。7. ...
