钢结构吊装专项施工方案3

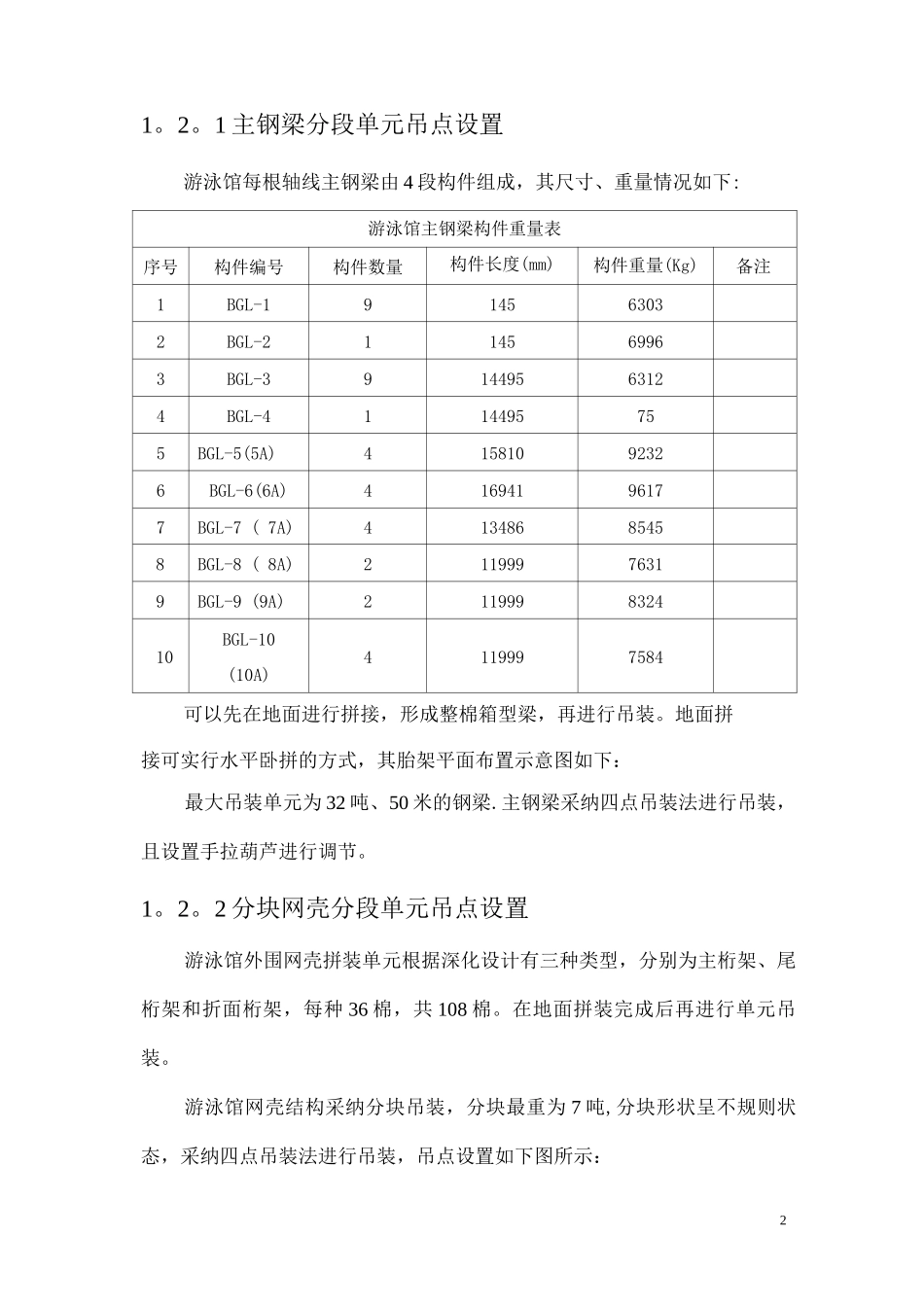

1. 吊装方案的总体思路1。1 结构的划分本工程游泳馆钢结构部分主要由主钢架+单层网壳两部分组成.游泳馆场内由纵向主钢架和横向联系杆件体系组成。主钢架一共有 10 棉，由钢柱和钢梁形成的钢制框架组成；横向联系杆件体系由主钢架之间的横向联系杆件和外围椭圆周联系杆件组成。游泳馆外围网壳结构由 36 个菱形网壳以及支撑构件组成，网壳根据拼装构件单元可以细分为主桁架、尾桁架和折面桁架三种。游泳馆结构轴测图如下所示：根据施工现场的实际情况，场内主钢架的钢柱已经吊装完成，场内吊装工作包括主钢架的钢梁以及横向联系杆件体系。外围的吊装工作包括主桁架、尾桁架和折面桁架的吊装，每种桁架 36 棉,共 108 棉。根据工程实际，场内钢梁吊装可先在地面进行拼接，方式采纳卧拼的方法，将四段材料拼接成一整棉箱型梁，之后整棉吊装。可以缩短工期，并且游泳馆场内不需设立临时支撑架;外围网壳的主桁架，在其下弦杆铸钢节点后设置相应临时支撑架，共 36 个，同时尾桁架下部相应设置临时支撑架，共 36个。游泳馆的施工临时支撑布置平面图如下所示：1.2 构件的分段与起吊本工程游泳馆管桁架结构分段情况：每棉主钢梁分成 4 段，采纳散件出场，可实行现场拼装成整棉钢梁后进行吊装。主钢架之间的横向联系杆件散件出场，在现场进行散装，形成横向联系杆件体系。单层网架结构采纳散件出厂，现场拼装成块后进行整棉吊装。1。2。1 主钢梁分段单元吊点设置游泳馆每根轴线主钢梁由 4 段构件组成，其尺寸、重量情况如下:游泳馆主钢梁构件重量表序号构件编号构件数量构件长度(mm)构件重量(Kg)备注1BGL-1914563032BGL-2114569963BGL-391449563124BGL-4114495755BGL-5(5A)41581092326BGL-6(6A)41694196177BGL-7 ( 7A)41348685458BGL-8 ( 8A)21199976319BGL-9 (9A)211999832410BGL-10(10A)4119997584可以先在地面进行拼接，形成整棉箱型梁，再进行吊装。地面拼接可实行水平卧拼的方式，其胎架平面布置示意图如下：最大吊装单元为 32 吨、50 米的钢梁.主钢梁采纳四点吊装法进行吊装，且设置手拉葫芦进行调节。1。2。2 分块网壳分段单元吊点设置游泳馆外围网壳拼装单元根据深化设计有三种类型，分别为主桁架、尾桁架和折面桁架，每种 36 棉，共 108 棉。在地面拼装完成后再进行单元吊装。游泳馆网壳结构采纳分块吊装，分块最重为 7 吨,分块形状呈不规则状态，采纳四点吊装法进行吊装，吊点设置如下图所示：21。3 吊装的总体顺...
