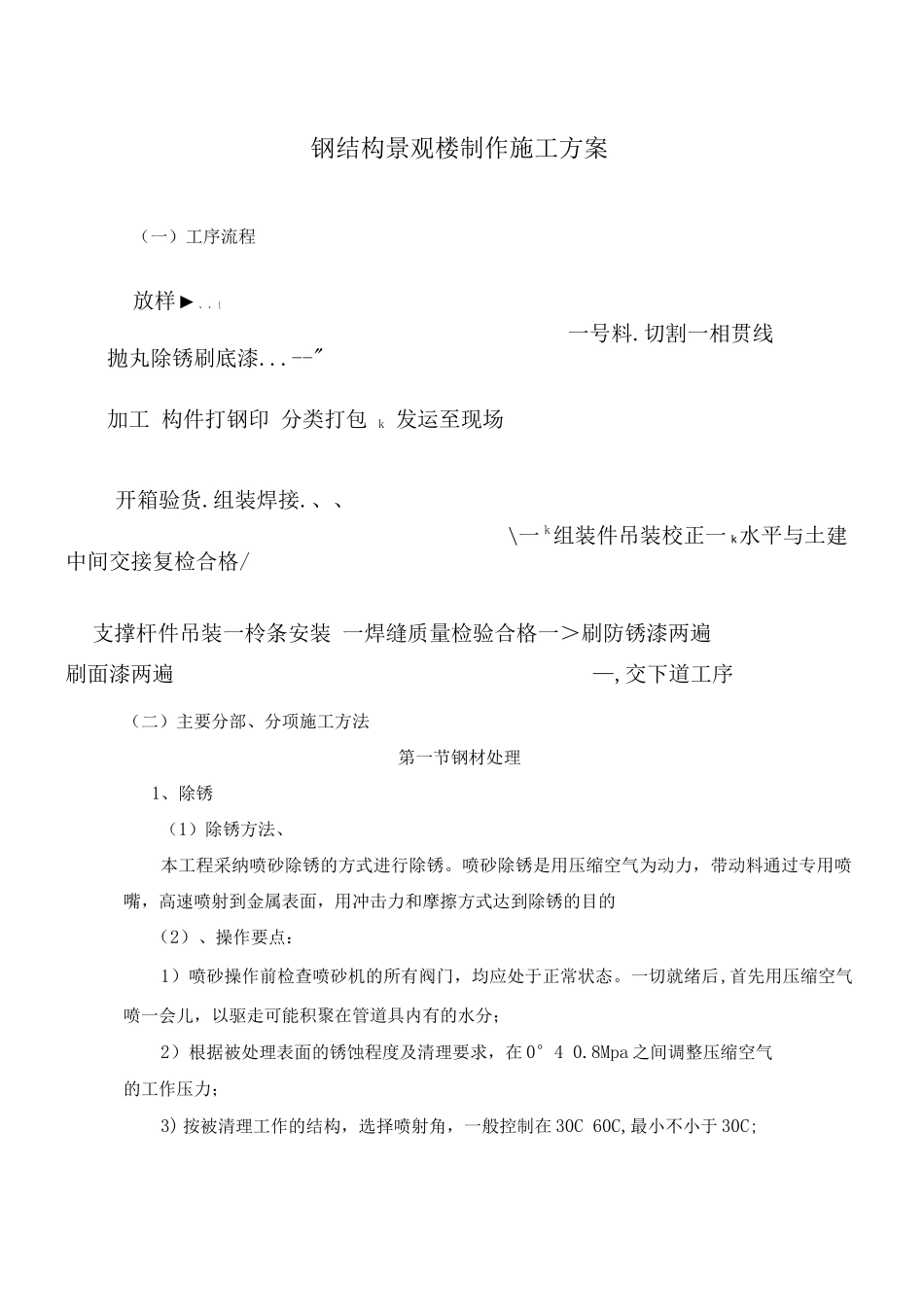

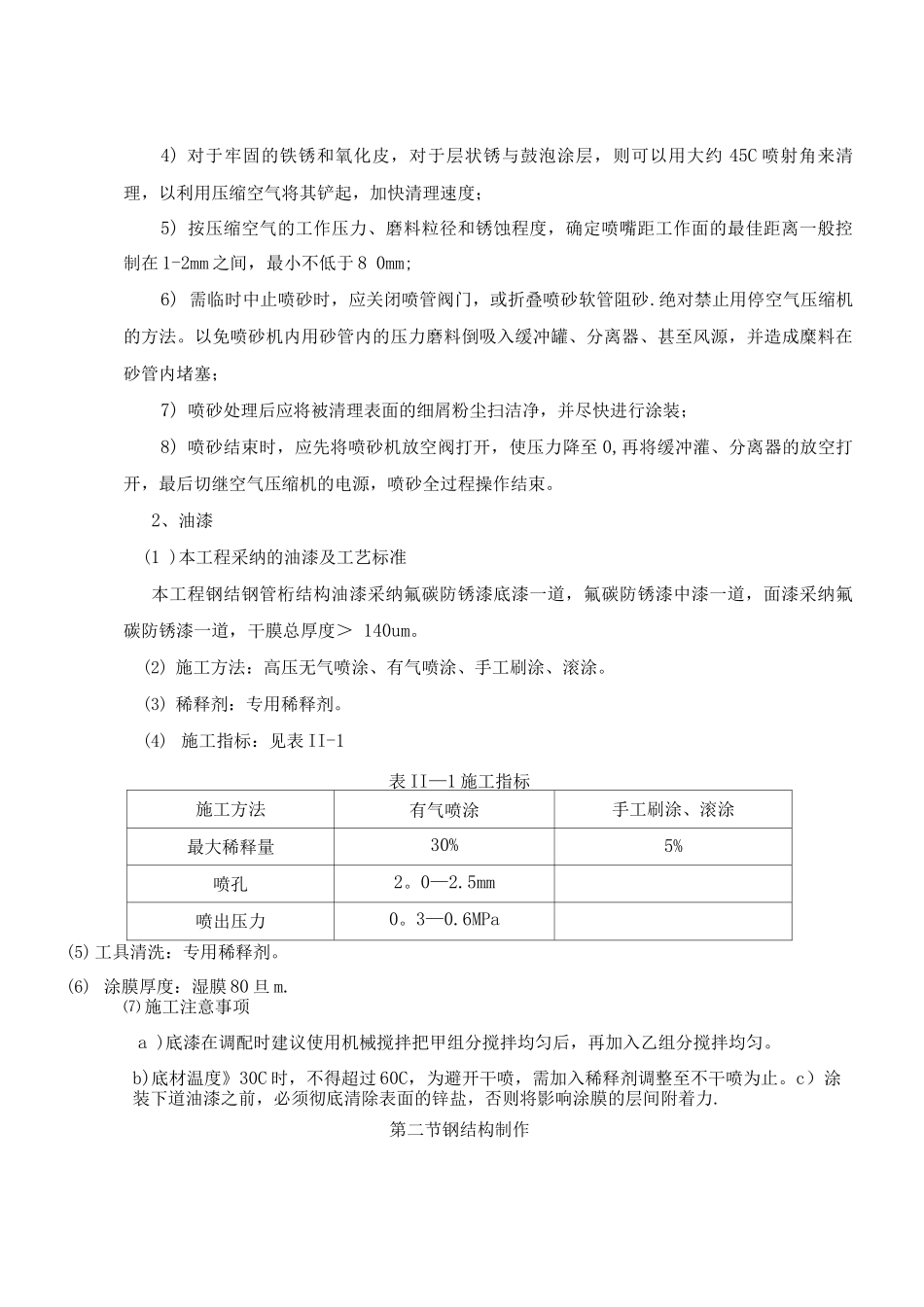

钢结构景观楼制作施工方案（一）工序流程放样►、、\一号料.切割一相贯线抛丸除锈刷底漆...--"加工 构件打钢印 分类打包 k 发运至现场开箱验货.组装焊接.、、\一 k组装件吊装校正一 k水平与土建中间交接复检合格/支撑杆件吊装一柃条安装 一焊缝质量检验合格一＞刷防锈漆两遍刷面漆两遍—,交下道工序（二）主要分部、分项施工方法第一节钢材处理1、除锈（1）除锈方法、本工程采纳喷砂除锈的方式进行除锈。喷砂除锈是用压缩空气为动力，带动料通过专用喷嘴，高速喷射到金属表面，用冲击力和摩擦方式达到除锈的目的（2）、操作要点：1）喷砂操作前检查喷砂机的所有阀门，均应处于正常状态。一切就绪后,首先用压缩空气喷一会儿，以驱走可能积聚在管道具内有的水分；2）根据被处理表面的锈蚀程度及清理要求，在 0°4 0.8Mpa 之间调整压缩空气的工作压力；3) 按被清理工作的结构，选择喷射角，一般控制在 30C 60C,最小不小于 30C;4) 对于牢固的铁锈和氧化皮，对于层状锈与鼓泡涂层，则可以用大约 45C 喷射角来清理，以利用压缩空气将其铲起，加快清理速度；5) 按压缩空气的工作压力、磨料粒径和锈蚀程度，确定喷嘴距工作面的最佳距离一般控制在 1-2mm 之间，最小不低于 8 0mm;6) 需临时中止喷砂时，应关闭喷管阀门，或折叠喷砂软管阻砂.绝对禁止用停空气压缩机的方法。以免喷砂机内用砂管内的压力磨料倒吸入缓冲罐、分离器、甚至风源，并造成糜料在砂管内堵塞；7) 喷砂处理后应将被清理表面的细屑粉尘扫洁净，并尽快进行涂装；8) 喷砂结束时，应先将喷砂机放空阀打开，使压力降至 0,再将缓冲灌、分离器的放空打开，最后切继空气压缩机的电源，喷砂全过程操作结束。2、油漆(1 )本工程采纳的油漆及工艺标准本工程钢结钢管桁结构油漆采纳氟碳防锈漆底漆一道，氟碳防锈漆中漆一道，面漆采纳氟碳防锈漆一道，干膜总厚度＞ 140um。(2) 施工方法：高压无气喷涂、有气喷涂、手工刷涂、滚涂。(3) 稀释剂：专用稀释剂。(4) 施工指标：见表 II-1表 II—1 施工指标施工方法有气喷涂手工刷涂、滚涂最大稀释量30%5%喷孔2。0—2.5mm喷出压力0。3—0.6MPa(5) 工具清洗：专用稀释剂。(6) 涂膜厚度：湿膜 80 旦 m.⑺ 施工注意事项a )底漆在调配时建议使用机械搅拌把甲组分搅拌均匀后，再加入乙组分搅拌均匀。b)底材温度》30C 时，不得超过 60C，为避开干喷，需加入稀释剂调整至不干喷为止。c）涂装下道油漆之前，必须彻底清除表...
