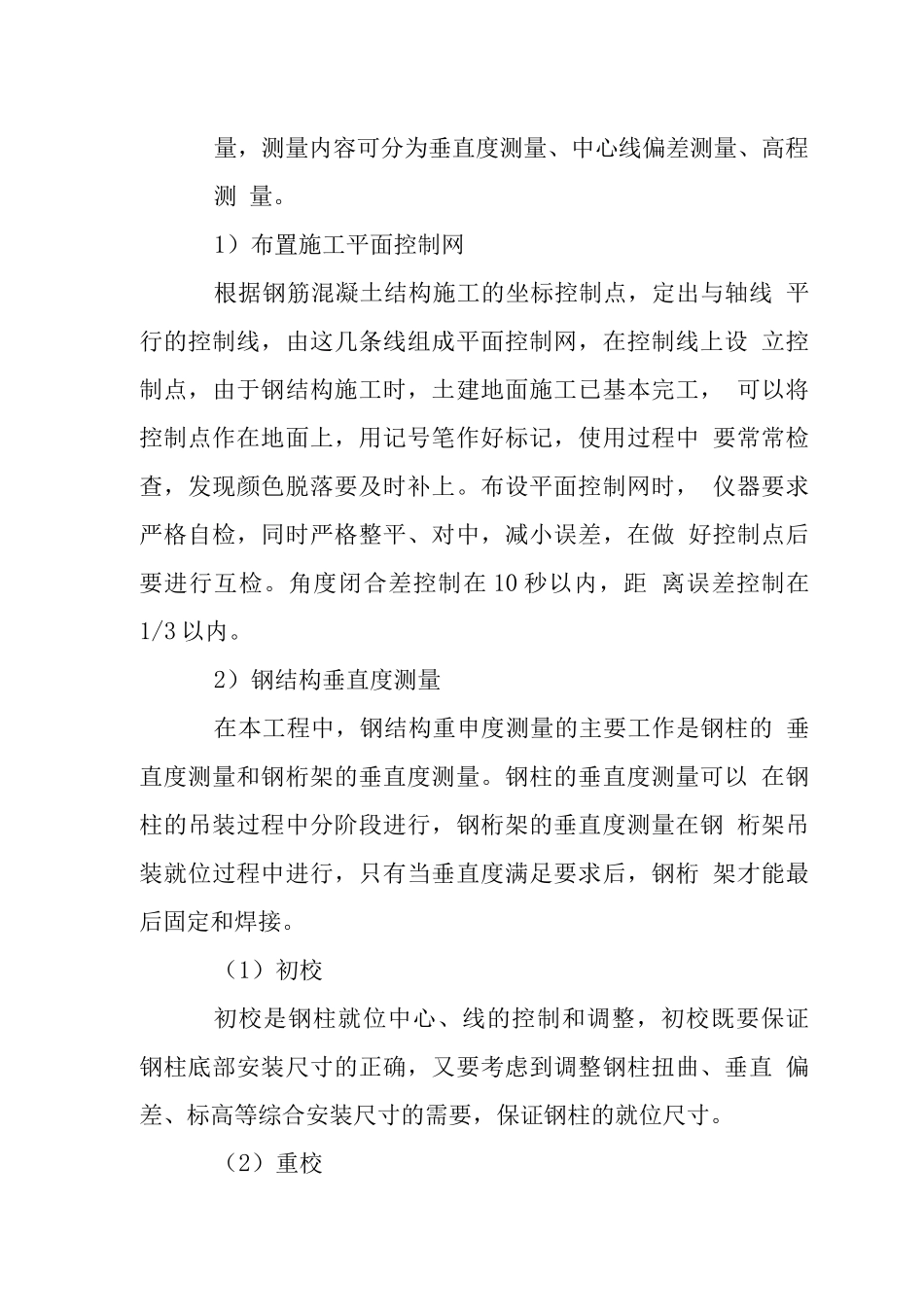

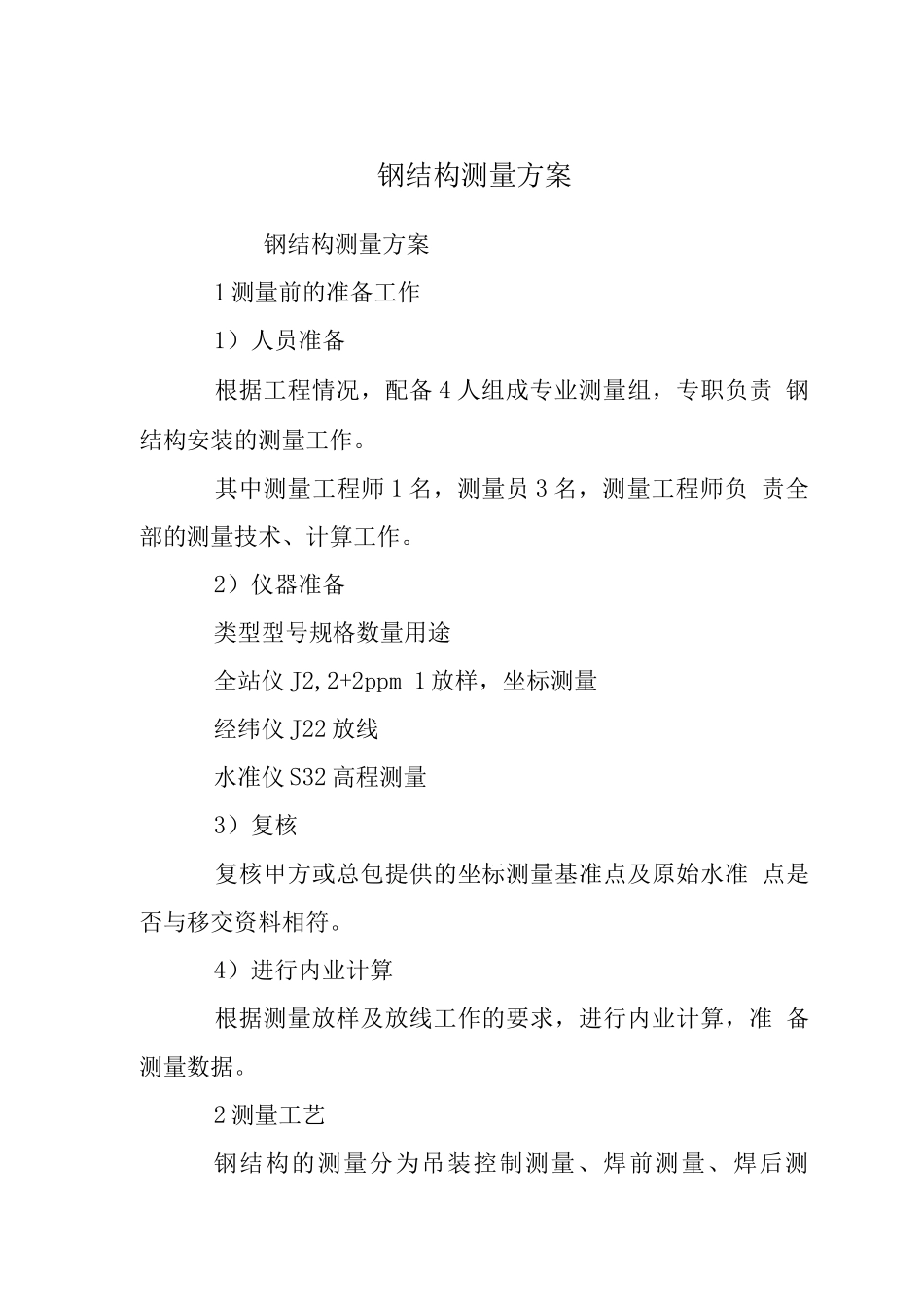

钢结构测量方案钢结构测量方案1 测量前的准备工作1）人员准备根据工程情况，配备 4 人组成专业测量组，专职负责 钢结构安装的测量工作。其中测量工程师 1 名，测量员 3 名，测量工程师负 责全部的测量技术、计算工作。2）仪器准备类型型号规格数量用途全站仪 J2,2+2ppm 1 放样，坐标测量经纬仪 J22 放线水准仪 S32 高程测量3）复核复核甲方或总包提供的坐标测量基准点及原始水准 点是否与移交资料相符。4）进行内业计算根据测量放样及放线工作的要求，进行内业计算，准 备测量数据。2 测量工艺钢结构的测量分为吊装控制测量、焊前测量、焊后测 量，测量内容可分为垂直度测量、中心线偏差测量、高程测 量。1）布置施工平面控制网根据钢筋混凝土结构施工的坐标控制点，定出与轴线 平行的控制线，由这几条线组成平面控制网，在控制线上设 立控制点，由于钢结构施工时，土建地面施工已基本完工， 可以将控制点作在地面上，用记号笔作好标记，使用过程中 要常常检查，发现颜色脱落要及时补上。布设平面控制网时， 仪器要求严格自检，同时严格整平、对中，减小误差，在做 好控制点后要进行互检。角度闭合差控制在 10 秒以内，距 离误差控制在1/3 以内。2）钢结构垂直度测量在本工程中，钢结构重申度测量的主要工作是钢柱的 垂直度测量和钢桁架的垂直度测量。钢柱的垂直度测量可以 在钢柱的吊装过程中分阶段进行，钢桁架的垂直度测量在钢 桁架吊装就位过程中进行，只有当垂直度满足要求后，钢桁 架才能最后固定和焊接。（1）初校初校是钢柱就位中心、线的控制和调整，初校既要保证 钢柱底部安装尺寸的正确，又要考虑到调整钢柱扭曲、垂直 偏差、标高等综合安装尺寸的需要，保证钢柱的就位尺寸。（2）重校在几根钢柱之间的钢梁吊装后，应进行重校，对柱的 垂直度、梁的水平度偏差进行全面的调整，使柱的垂直度、 梁的水平度达到规定标准。（3）复测在高强螺栓终拧后应进行钢柱垂直度的复测，根据钢 柱垂直度复测数据，调整焊接顺序，使钢结构焊接变形向钢 柱垂直度有利的一方，以确保钢柱的垂直度达到较好的水平。（4）垂直度控制钢柱之间的钢庚安装后，在未实现结构最终刚化之前， 为了保证钢柱位置正确，必须对其垂直度进行测量。以 2 台 互成 9 的经纬仪测量柱顶和柱底的中心线，使上下两中心 线差值在法律规范要求之内。焊前的垂直度测量即为焊前钢柱校 正，钢柱校正完成后才能进行最后刚化，然后开...
