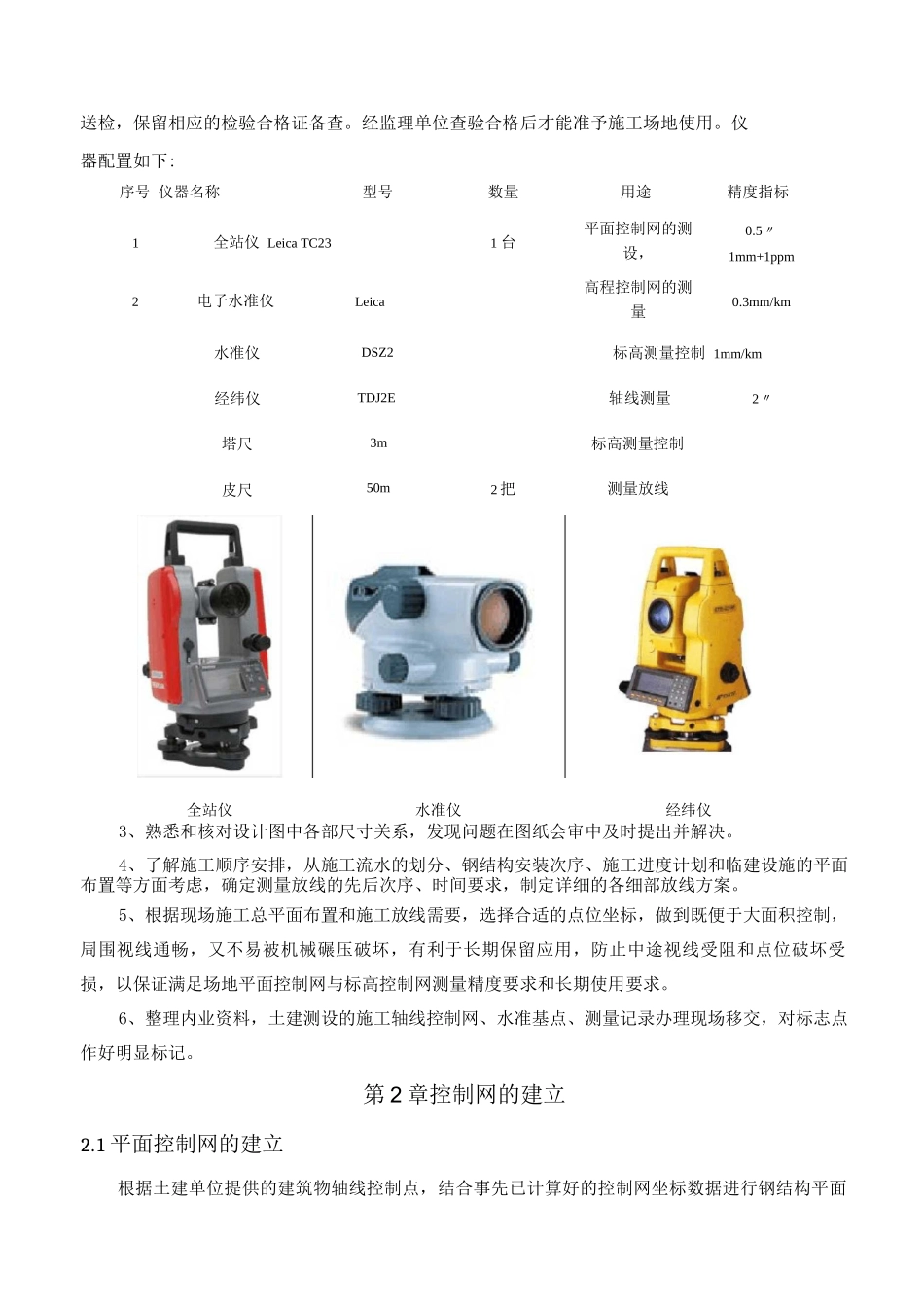

钢结构测量方案钢结构测量准备工作1.1 钢结构测量整体思路本工程属于轻钢厂房，如何保证本工程的整体垂直度及整体结构精度控制是本工程测量工作的重点。根据工程的的施工特点及重点，测量校正的主要工作内容如下：1、验收平面控制基线及标高基准点。2、平面控制网的建立：本工程施工范围广，施工测量控制区域大，施工控制网布设的好坏、合理与否至关重要。根据现场通视条件及工程结构特点建立矩形轴线控制网，控制钢柱的安装精度。3、钢柱、钢梁的测量校正：实行用经纬仪校正垂直度和全站仪校正轴线偏差相结合的跟踪测量控制方法。1.2 钢结构测量前准备工作1、据本工程测量工作量，初步拟定选派一名有经验的测量专业工程师全面负责现场所有测量协调工作，配合安装施工。测量人员组织架构如下图所示：12、测量仪器、工具必须准备齐全，其中经纬仪、水准仪及钢卷尺等计量仪器必须统一送有资格的第三方计量单位检定，使用的仪器、工具必须保证在计量检测的有效期内，严格按规定统一定期送检，保留相应的检验合格证备查。经监理单位查验合格后才能准予施工场地使用。仪器配置如下:3、熟悉和核对设计图中各部尺寸关系，发现问题在图纸会审中及时提出并解决。4、了解施工顺序安排，从施工流水的划分、钢结构安装次序、施工进度计划和临建设施的平面布置等方面考虑，确定测量放线的先后次序、时间要求，制定详细的各细部放线方案。5、根据现场施工总平面布置和施工放线需要，选择合适的点位坐标，做到既便于大面积控制，周围视线通畅，又不易被机械碾压破坏，有利于长期保留应用，防止中途视线受阻和点位破坏受损，以保证满足场地平面控制网与标高控制网测量精度要求和长期使用要求。6、整理内业资料，土建测设的施工轴线控制网、水准基点、测量记录办理现场移交，对标志点作好明显标记。第 2 章控制网的建立2.1 平面控制网的建立根据土建单位提供的建筑物轴线控制点，结合事先已计算好的控制网坐标数据进行钢结构平面序号 仪器名称型号数量用途精度指标1全站仪 Leica TC231 台平面控制网的测设，2电子水准仪Leica高程控制网的测量0.5〃1mm+1ppm0.3mm/km水准仪DSZ2标高测量控制 1mm/km经纬仪TDJ2E轴线测量2〃塔尺3m标高测量控制皮尺50m2 把测量放线全站仪水准仪经纬仪控制网的测放，按工程施工要求及结构特点分别建立平面控制网。主体结构施工阶段采纳外控法：以建筑物的外轴线为依据进行施工放线建立矩形控制网，控制测量校正及轴线偏差复测。...
