钢结构焊接作业指导书

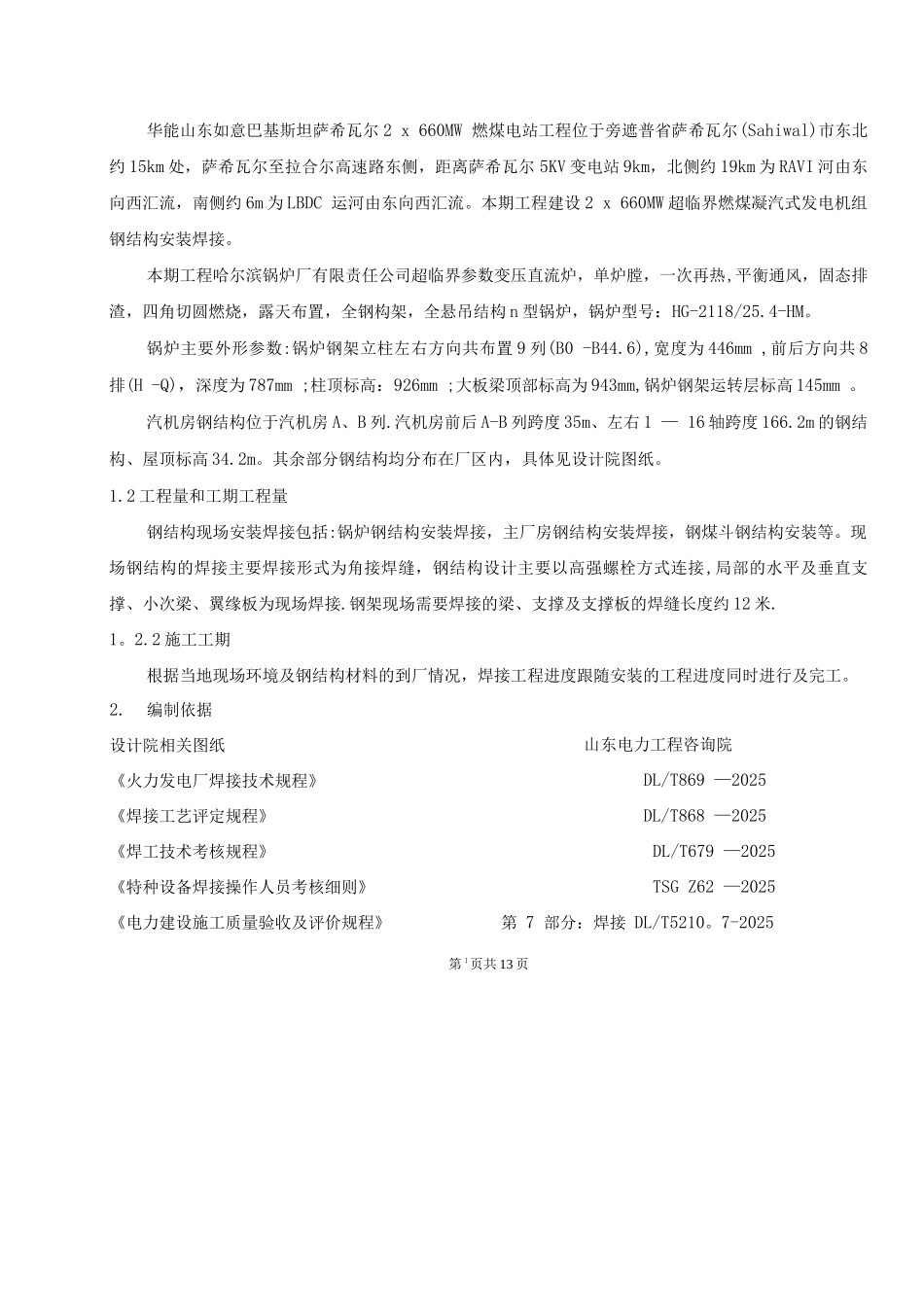

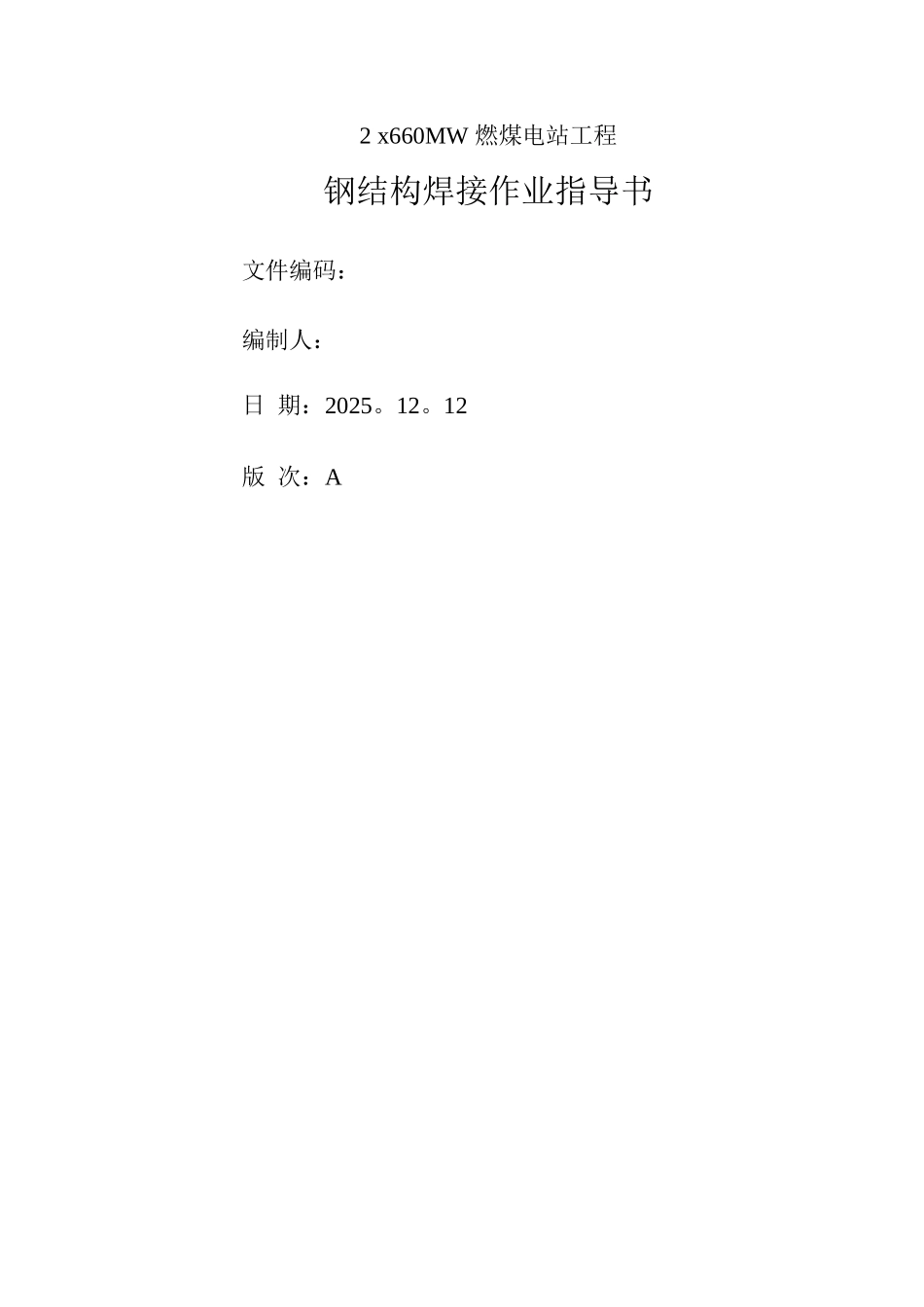

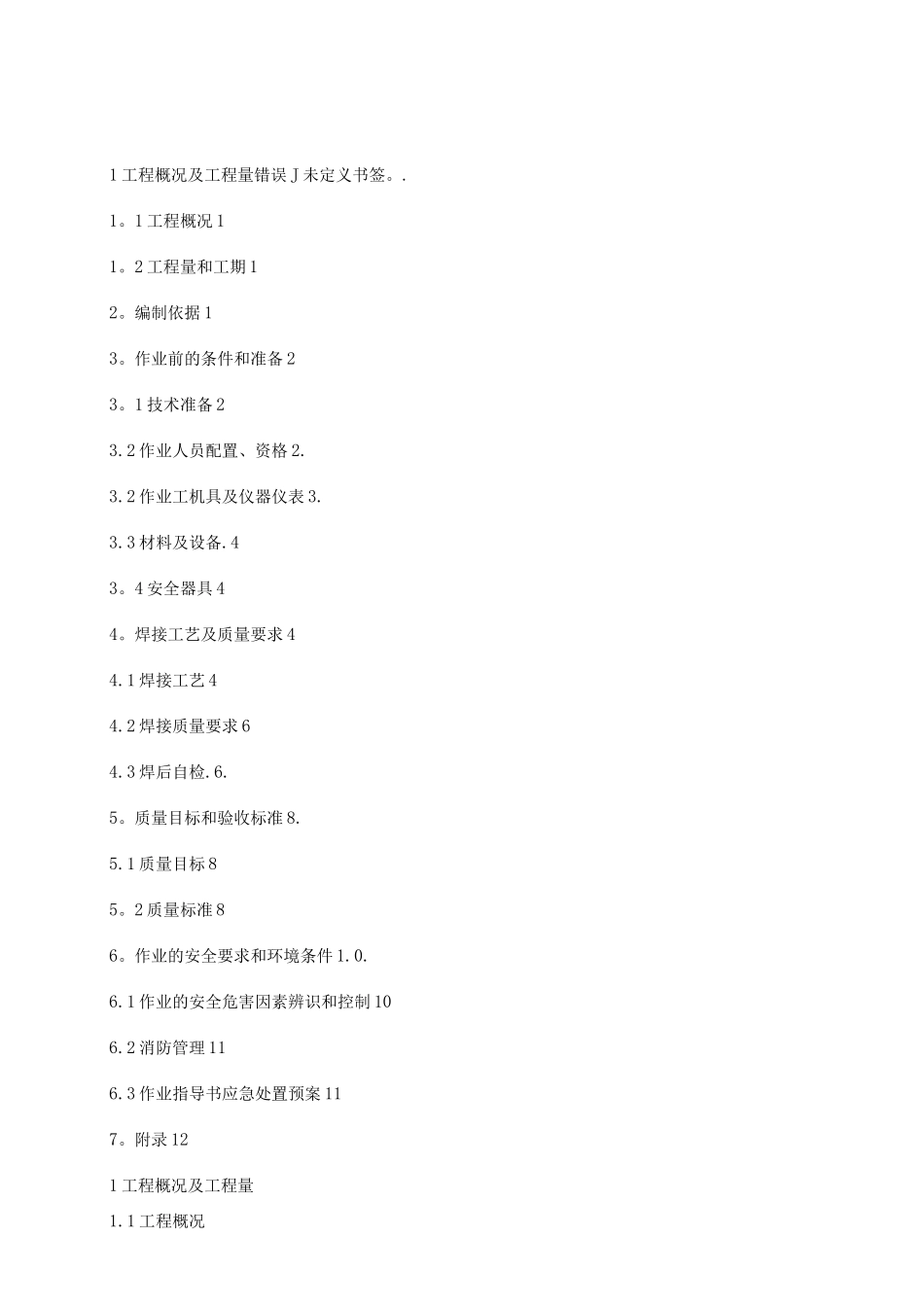

2 x660MW 燃煤电站工程钢结构焊接作业指导书文件编码：编制人：日 期：2025。12。12版 次：A1 工程概况及工程量错误 J 未定义书签。.1。1 工程概况 11。2 工程量和工期 12。编制依据 13。作业前的条件和准备 23。1 技术准备 23.2 作业人员配置、资格 2.3.2 作业工机具及仪器仪表 3.3.3 材料及设备.43。4 安全器具 44。焊接工艺及质量要求 44.1 焊接工艺 44.2 焊接质量要求 64.3 焊后自检.6.5。质量目标和验收标准 8.5.1 质量目标 85。2 质量标准 86。作业的安全要求和环境条件 1.0.6.1 作业的安全危害因素辨识和控制 106.2 消防管理 116.3 作业指导书应急处置预案 117。附录 121 工程概况及工程量1.1 工程概况华能山东如意巴基斯坦萨希瓦尔 2 x 660MW 燃煤电站工程位于旁遮普省萨希瓦尔(Sahiwal)市东北约 15km 处，萨希瓦尔至拉合尔高速路东侧，距离萨希瓦尔 5KV 变电站 9km，北侧约 19km 为 RAVI 河由东向西汇流，南侧约 6m 为 LBDC 运河由东向西汇流。本期工程建设 2 x 660MW 超临界燃煤凝汽式发电机组钢结构安装焊接。本期工程哈尔滨锅炉厂有限责任公司超临界参数变压直流炉，单炉膛，一次再热,平衡通风，固态排渣，四角切圆燃烧，露天布置，全钢构架，全悬吊结构 n 型锅炉，锅炉型号：HG-2118/25.4-HM。锅炉主要外形参数:锅炉钢架立柱左右方向共布置 9 列(B0 -B44.6),宽度为 446mm ,前后方向共 8排(H -Q)，深度为 787mm ;柱顶标高：926mm ;大板梁顶部标高为 943mm,锅炉钢架运转层标高 145mm 。汽机房钢结构位于汽机房 A、B 列.汽机房前后 A-B 列跨度 35m、左右 1 — 16 轴跨度 166.2m 的钢结构、屋顶标高 34.2m。其余部分钢结构均分布在厂区内，具体见设计院图纸。1.2 工程量和工期工程量钢结构现场安装焊接包括:锅炉钢结构安装焊接，主厂房钢结构安装焊接，钢煤斗钢结构安装等。现场钢结构的焊接主要焊接形式为角接焊缝，钢结构设计主要以高强螺栓方式连接,局部的水平及垂直支撑、小次梁、翼缘板为现场焊接.钢架现场需要焊接的梁、支撑及支撑板的焊缝长度约 12 米.1。2.2 施工工期根据当地现场环境及钢结构材料的到厂情况，焊接工程进度跟随安装的工程进度同时进行及完工。第 1页共 13 页2.编制依据设计院相关图纸《火力发电厂焊接技术规程》《焊接工艺评定规程》《焊工技术考核规程》《特种设备焊接操作人员考核细则》《电力建设施工质...
