钢结构深化设计与制作施工方案

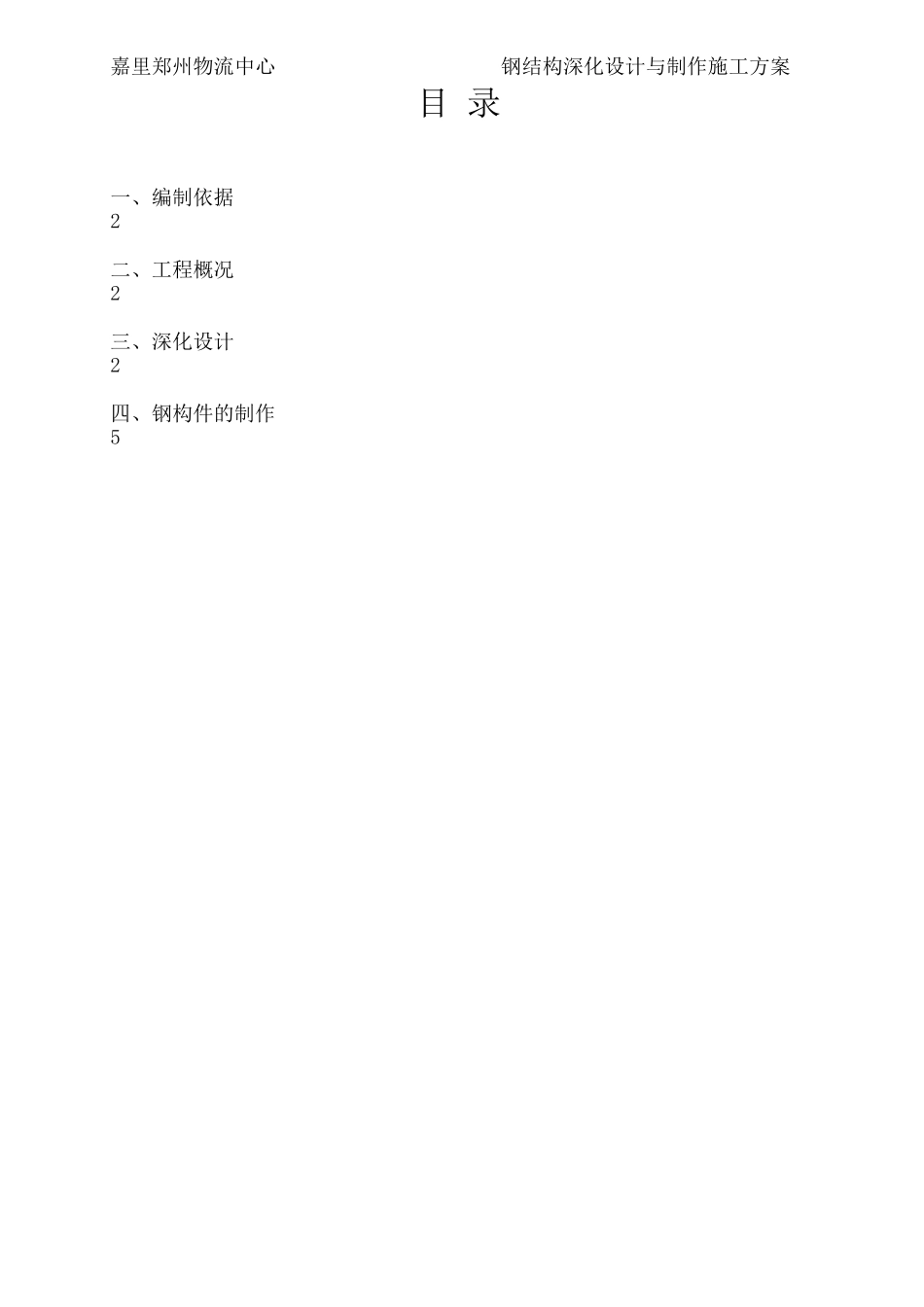

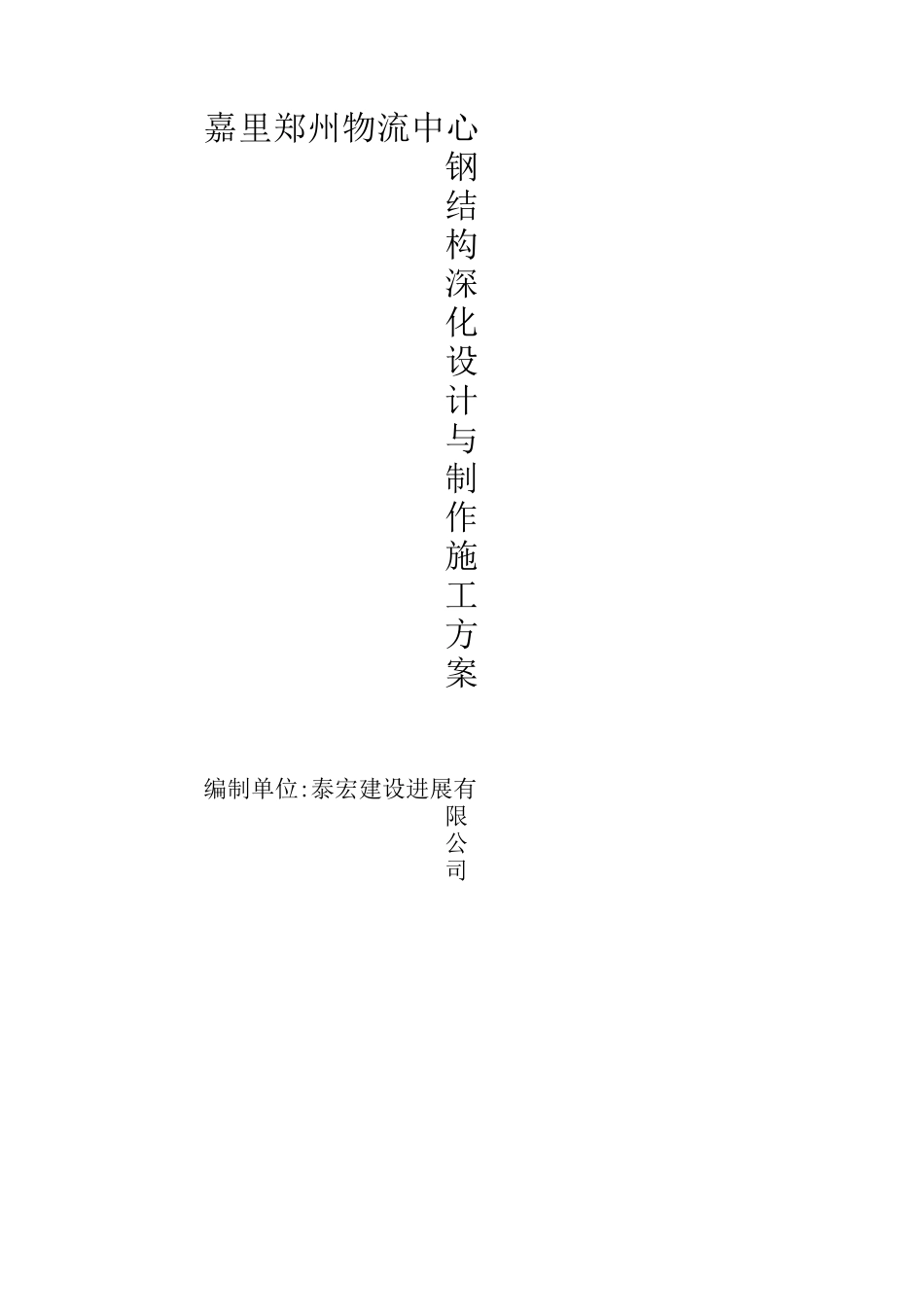

嘉里郑州物流中心钢结构深化设计与制作施工方案编制单位:泰宏建设进展有限公司目 录一、编制依据2二、工程概况2三、深化设计2四、钢构件的制作5嘉里郑州物流中心钢结构深化设计与制作施工方案钢结构施工深化设计与制作方案一、编制依据1。嘉里郑州物流中心施工图纸2. 《钢结构设计法律规范》GBJ517-233。 《高层民用建筑钢结构技术规程》JGJ99 984. 《建筑钢结构焊接规程》JGJ81 225. 《钢结构高强度螺栓连接的设计、施工与验收规程》JGJ81 226。 《钢结构工程施工质量验收规程》GB 50205-21其它现行设计及施工法律规范。二、工程概况嘉里郑州物流中心、库房 A 采纳钢结构，外围护墙及屋顶采纳带有保温层的彩钢板，建筑面积 13963.25 ；嘉里郑州物流中心、库房 B 采纳钢筋砼框架结构，屋顶采纳钢结构、屋面采纳带保温层彩钢板，建筑面积 20778。 13三、深化设计1。深化设计依据：本工程深化设计部分将根据业主提供的招标文件、答疑补充文件、技术要求及设计蓝图为依据，结合工厂制作条件、运输条件，考虑现场拼装、安装方案、设计分区及土建条件进行钢结构部分的图纸深化。深化设计图是作为指导本工程工厂加工制作和现场拼装、安装的施工详图。2。深化设计遵循的原则以原施工设计图纸和技术要求为依据，负责完成钢结构的深化设计，并完嘉里郑州物流中心钢结构深化设计与制作施工方案嘉里郑州物流中心钢结构深化设计与制作施工方案成钢结构加工详图的编制.加工详图在开工前经详图设计单位设计人、复核人及审核人签名盖章，报原设计单位审核同意，业主确认后才开始正式实施。3。深化设计步骤深化设计图纸的设计思路：建立结构整体模型 T 现场拼装分段(运输分段)一加工制作分段 T 分解为构件与节点 T 结合工艺、材料、焊缝、结构设计说明等 T 深化设计详图。具体步骤如下：(1) 初步整体建模:按图纸要求在模型中建立统一的轴网；根据构件规格在软件中建立规格库;定义构件前缀号，以便软件在自动编号时能合理的区分各构件，使工厂加工和现场安装更合理方便，更省时省工；校核轴网、钢柱及钢梁间的相互位置关系。(2) 精确建模：根据施工图、构件运输条件、现场安装条件及工艺等方面对各构件进行合理分段、对节点进行人工装配。(3) 模型校核：由专人对模型的准确性、节点的合理性及加工工艺等各方面进行校核；运用软件中的校核功能对整体模型进行校核，防止各钢构件间相碰。(4)构件编号:模型校核后，运用软件中的编号功能对...
