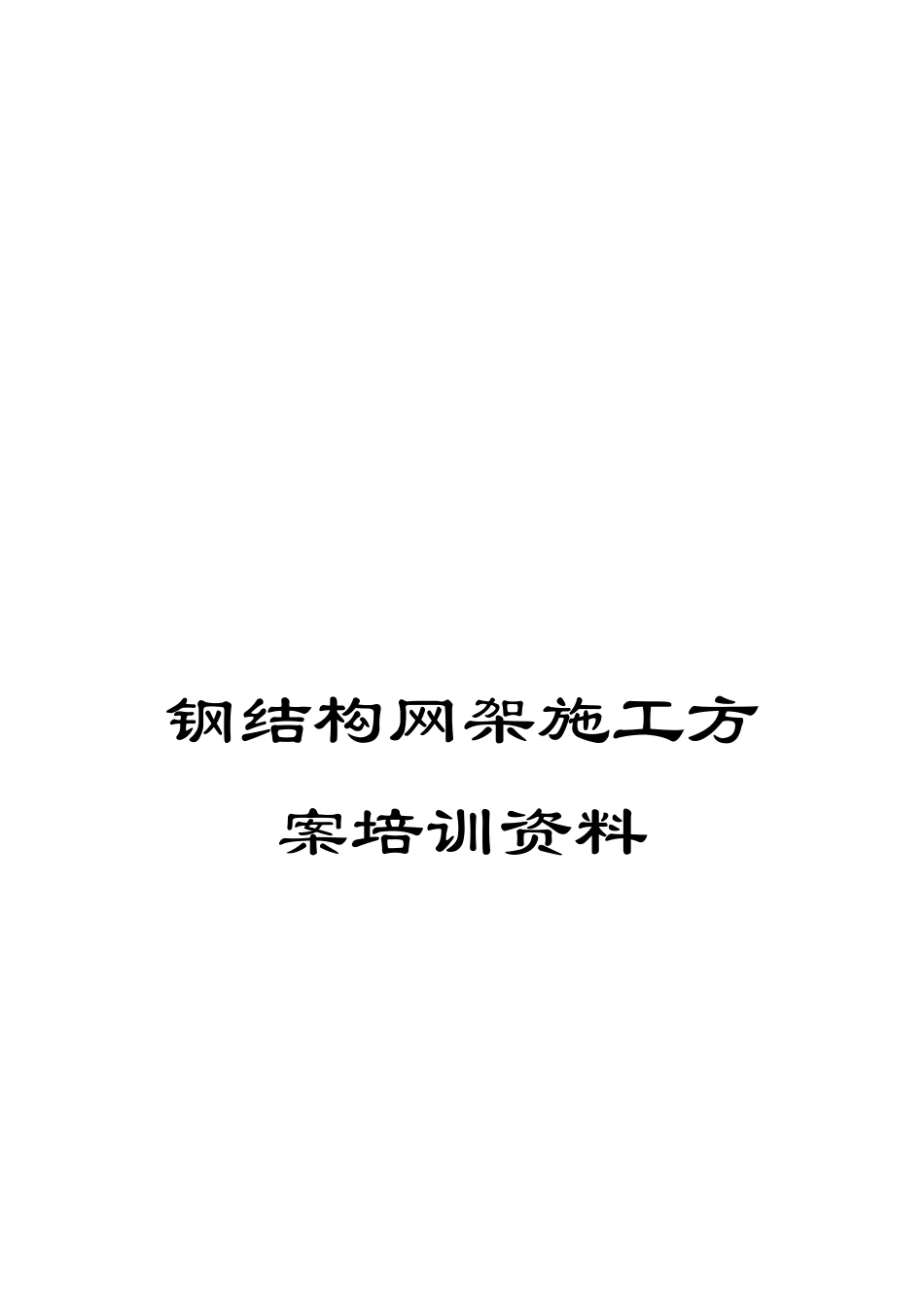

钢结构网架施工方案培训资料

钢结构网架施工方案培训资料 中国电建·即墨城区东部医疗卫生中心即墨城区东部医疗卫生中心钢结构网架工程施工方案编制:审核:审批:编制单位:中电建建筑集团有限公司即墨城区东部医疗卫生中心项目经理部目录一 工程概况................................................3二 施工组织机构及资源配置..................................5三 施工进度计划及网络图....................................9四 人力资源及设备配置......................................9五 施工前的准备情况.......................................12六 材料的选用.............................................13七 加工制作...............................................15八 网架施工安装...........................................38九 檩条及屋面板的安装.....................................52十 工程质量检测...........................................57十一 质量保证体系..........................................65十二 安全文明施工及工程工期保证措施........................70十三 风雨季施工技术措施....................................78十四 编制依据..............................................82附件一 脚手架计算书........................................87一、工程概况1、工程名称:青岛即墨市东部医疗中心一期医疗项目中动力中心屋面钢结构网架工程2、工程概况:即墨市城区东部医疗中心一期医疗项目中动力中心工程位于即墨市区东部,鹤山路以南,龙山花园西侧。该项目屋面钢结构网架制作及安装工程,支承形为周边上弦支承正放四角锥形式,承托桁架保温屋面板。钢结构网架长度 40 米,跨度 24 米,造型为矩形。网架整体示意图网架剖面示意图3、网架材料及涂装要求1)杆件: Q235B;2)支座、垫板、支托、檩条、封板、锥头:Q235B;3)螺栓球: 45 号钢;4)顶丝: 40Cr;5)高强螺栓:40Cr;6)除锈等级:Sa2.5;7)防腐要求采纳环氧防锈漆;4、现场情况:1)、施工临时用电。2)、施工临时供水,已接至施工红线范围内。3)、施工场地,现场具备搭建临时设施的用地。4)、已具备材料设备及施工人员进出场条件。二、施工组织机构及资源配置为将本标段的项目施工管理好,项目部以”精诚合作,精细管理,精益施工,精品奉献”经营理念为思想,将实行强有力的组织保障措施,努力为项目的施工制造良好的施工环境与条件,确保工程各项指标如期实现。1...
