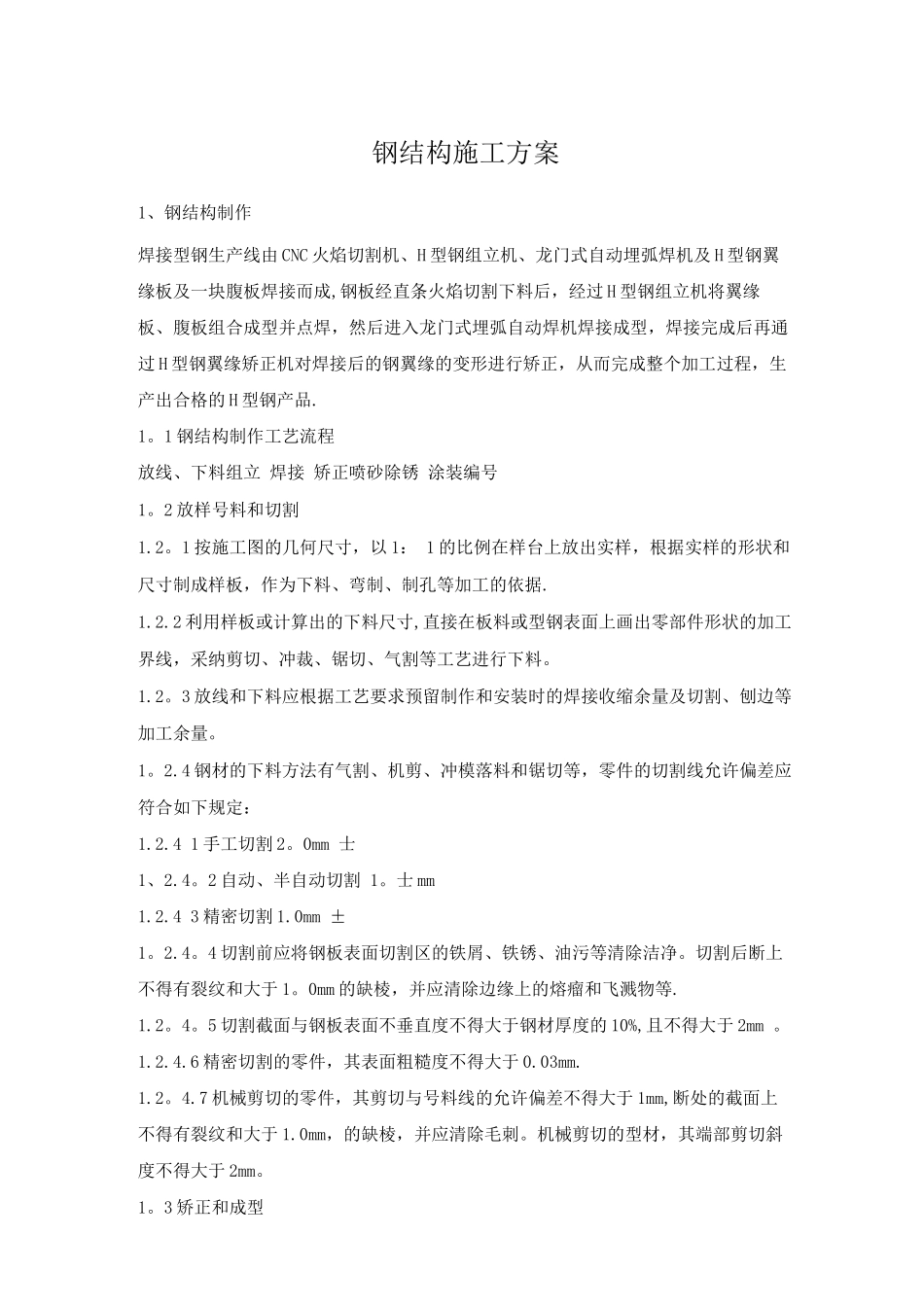

钢结构施工方案1、钢结构制作焊接型钢生产线由 CNC 火焰切割机、H 型钢组立机、龙门式自动埋弧焊机及 H 型钢翼缘板及一块腹板焊接而成,钢板经直条火焰切割下料后，经过 H 型钢组立机将翼缘板、腹板组合成型并点焊，然后进入龙门式埋弧自动焊机焊接成型，焊接完成后再通过 H 型钢翼缘矫正机对焊接后的钢翼缘的变形进行矫正，从而完成整个加工过程，生产出合格的 H 型钢产品.1。1 钢结构制作工艺流程放线、下料组立 焊接 矫正喷砂除锈 涂装编号1。2 放样号料和切割1.2。1 按施工图的几何尺寸，以 1： 1 的比例在样台上放出实样，根据实样的形状和尺寸制成样板，作为下料、弯制、制孔等加工的依据.1.2.2 利用样板或计算出的下料尺寸,直接在板料或型钢表面上画出零部件形状的加工界线，采纳剪切、冲裁、锯切、气割等工艺进行下料。1.2。3 放线和下料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边等加工余量。1。2.4 钢材的下料方法有气割、机剪、冲模落料和锯切等，零件的切割线允许偏差应符合如下规定：1.2.4 1 手工切割 2。0mm 士1、2.4。2 自动、半自动切割 1。士 mm1.2.4 3 精密切割 1.0mm ±1。2.4。4 切割前应将钢板表面切割区的铁屑、铁锈、油污等清除洁净。切割后断上不得有裂纹和大于 1。0mm 的缺棱，并应清除边缘上的熔瘤和飞溅物等.1.2。4。5 切割截面与钢板表面不垂直度不得大于钢材厚度的 10%,且不得大于 2mm 。1.2.4.6 精密切割的零件，其表面粗糙度不得大于 0.03mm.1.2。4.7 机械剪切的零件，其剪切与号料线的允许偏差不得大于 1mm,断处的截面上不得有裂纹和大于 1.0mm，的缺棱，并应清除毛刺。机械剪切的型材，其端部剪切斜度不得大于 2mm。1。3 矫正和成型1.3.1 普遍碳素结构在高于一 16C,低合金结构在高于-12C 时，可采纳冷矫正和冷弯曲的方法加工.矫正后的钢材表面不应有明显的凹面的损伤。表面划痕深度不宜大于0。5mm。1.3。2 零件、部件在冷矫正和冷弯曲时，其曲率半径和最大弯曲矢高应按设计的法律规范要求进行加工。1.3。3 普通碳素结构钢和低合金钢，允许加热矫正，其加热温度严禁超过正火温度(9C)，加热矫正后的低合金钢必须缓慢冷却。1。3.4 当零、构件采纳加热成型时，加热温度应控制在 9 —10 C,碳素结构钢在温度下降到 7 C,低合金结构钢温度下降下 8 °C 之前，应结束加工，低合金结构钢应缓慢冷却.l. 4 弯曲成型的零件应采纳弧形样板检查...
