钢结构预制方案

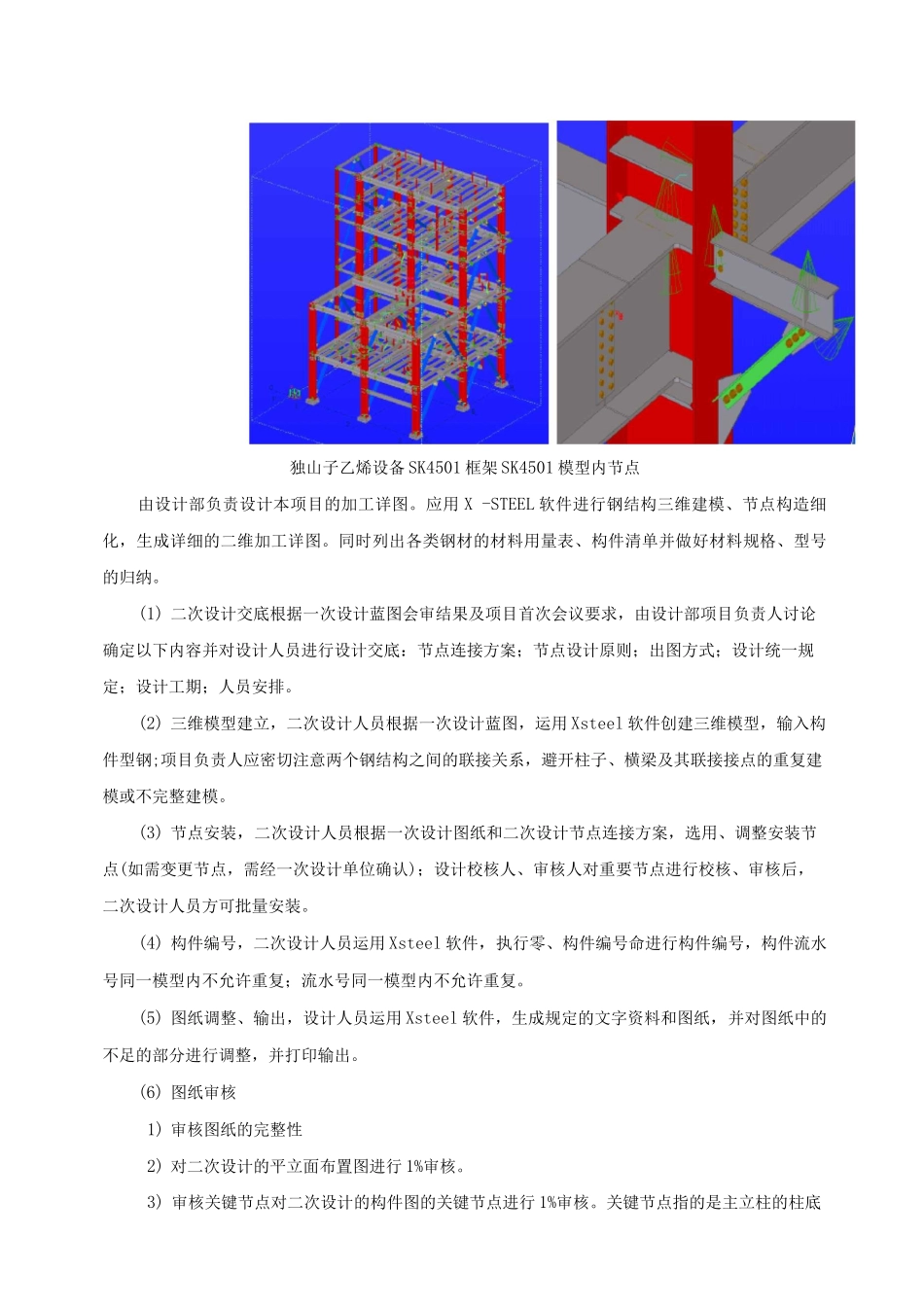

钢结构主要预制方案钢结构实现快速批量生产关键性的一步就是高效准确快速的完成施工详图，以次来指导生产。预制厂采纳 Tekla Structure 即 xsteel（或其它软件）来完成和控制施工详图。Tekla Structure 以创建真正的三维模型，该模型包含制作和构造所需的全部信息，可随时生成详细的图纸和报表。Tekla 解决方案一智能的三维模型极大地提高了总体生产效率。紧密集成的输出确保了建模的高效和准确，错误可以减小到最低程度，整个工程的工期可以大大缩短。通过内置的智能功能，模型对每一次修改都会自动调整。移动一根梁或一个节点会使所有相关联的图纸自动更新。通过三维模型的查阅浏览和检查，校审人员的工作量大大减轻，只要确认关键的安装尺寸和型钢规格，就可以确保整套设计文件的正确性。另外还可以准确的生成料单，满足了现在大型项目的提前订货周期的要求。施工详图设计大连石化重整炉重整炉模型内节点独山子乙烯设备 SK4501 框架 SK4501 模型内节点由设计部负责设计本项目的加工详图。应用 X -STEEL 软件进行钢结构三维建模、节点构造细化，生成详细的二维加工详图。同时列出各类钢材的材料用量表、构件清单并做好材料规格、型号的归纳。(1) 二次设计交底根据一次设计蓝图会审结果及项目首次会议要求，由设计部项目负责人讨论确定以下内容并对设计人员进行设计交底：节点连接方案；节点设计原则；出图方式；设计统一规定；设计工期；人员安排。(2) 三维模型建立，二次设计人员根据一次设计蓝图，运用 Xsteel 软件创建三维模型，输入构件型钢;项目负责人应密切注意两个钢结构之间的联接关系，避开柱子、横梁及其联接接点的重复建模或不完整建模。(3) 节点安装，二次设计人员根据一次设计图纸和二次设计节点连接方案，选用、调整安装节点(如需变更节点，需经一次设计单位确认)；设计校核人、审核人对重要节点进行校核、审核后，二次设计人员方可批量安装。(4) 构件编号，二次设计人员运用 Xsteel 软件，执行零、构件编号命进行构件编号，构件流水号同一模型内不允许重复；流水号同一模型内不允许重复。(5) 图纸调整、输出，设计人员运用 Xsteel 软件，生成规定的文字资料和图纸，并对图纸中的不足的部分进行调整，并打印输出。(6) 图纸审核1) 审核图纸的完整性2) 对二次设计的平立面布置图进行 1%审核。3) 审核关键节点对二次设计的构件图的关键节点进行 1%审核。关键节点指的是主立柱的柱底板节点、主立柱对接...
