钢网架结构安装施工工艺标准

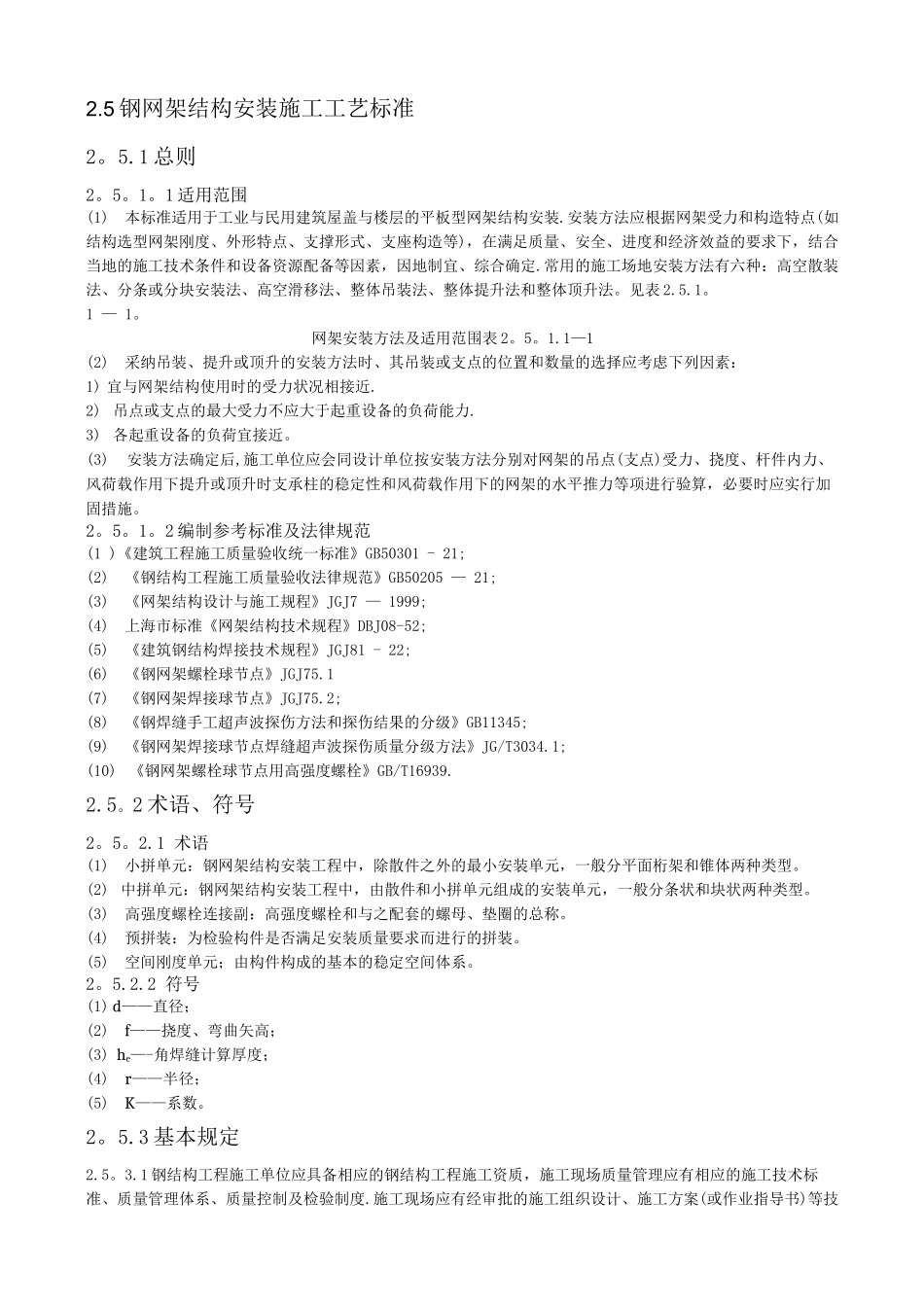

2.5 钢网架结构安装施工工艺标准2。5.1 总则2。5。1。1 适用范围(1)本标准适用于工业与民用建筑屋盖与楼层的平板型网架结构安装.安装方法应根据网架受力和构造特点(如结构选型网架刚度、外形特点、支撑形式、支座构造等)，在满足质量、安全、进度和经济效益的要求下，结合当地的施工技术条件和设备资源配备等因素，因地制宜、综合确定.常用的施工场地安装方法有六种：高空散装法、分条或分块安装法、高空滑移法、整体吊装法、整体提升法和整体顶升法。见表 2.5.1。1 — 1。网架安装方法及适用范围表 2。5。1.1—1(2)采纳吊装、提升或顶升的安装方法时、其吊装或支点的位置和数量的选择应考虑下列因素：1) 宜与网架结构使用时的受力状况相接近.2) 吊点或支点的最大受力不应大于起重设备的负荷能力.3) 各起重设备的负荷宜接近。(3)安装方法确定后,施工单位应会同设计单位按安装方法分别对网架的吊点(支点)受力、挠度、杆件内力、风荷载作用下提升或顶升时支承柱的稳定性和风荷载作用下的网架的水平推力等项进行验算，必要时应实行加固措施。2。5。1。2 编制参考标准及法律规范(1 )《建筑工程施工质量验收统一标准》GB50301 - 21;(2)《钢结构工程施工质量验收法律规范》GB50205 — 21;(3)《网架结构设计与施工规程》JGJ7 — 1999;(4)上海市标准《网架结构技术规程》DBJ08-52;(5)《建筑钢结构焊接技术规程》JGJ81 - 22;(6)《钢网架螺栓球节点》JGJ75.1(7)《钢网架焊接球节点》JGJ75.2;(8)《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345;(9)《钢网架焊接球节点焊缝超声波探伤质量分级方法》JG/T3034.1;(10) 《钢网架螺栓球节点用高强度螺栓》GB/T16939.2.5。2 术语、符号2。5。2.1 术语(1)小拼单元：钢网架结构安装工程中，除散件之外的最小安装单元，一般分平面桁架和锥体两种类型。(2) 中拼单元：钢网架结构安装工程中，由散件和小拼单元组成的安装单元，一般分条状和块状两种类型。(3)高强度螺栓连接副：高强度螺栓和与之配套的螺母、垫圈的总称。(4)预拼装：为检验构件是否满足安装质量要求而进行的拼装。(5)空间刚度单元；由构件构成的基本的稳定空间体系。2。5.2.2 符号(1) d——直径；(2)f——挠度、弯曲矢高；(3) he—-角焊缝计算厚度；(4)r——半径；(5)K——系数。2。5.3 基本规定2.5。3.1 钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质...
