钢网架结构拼装施工工艺标准

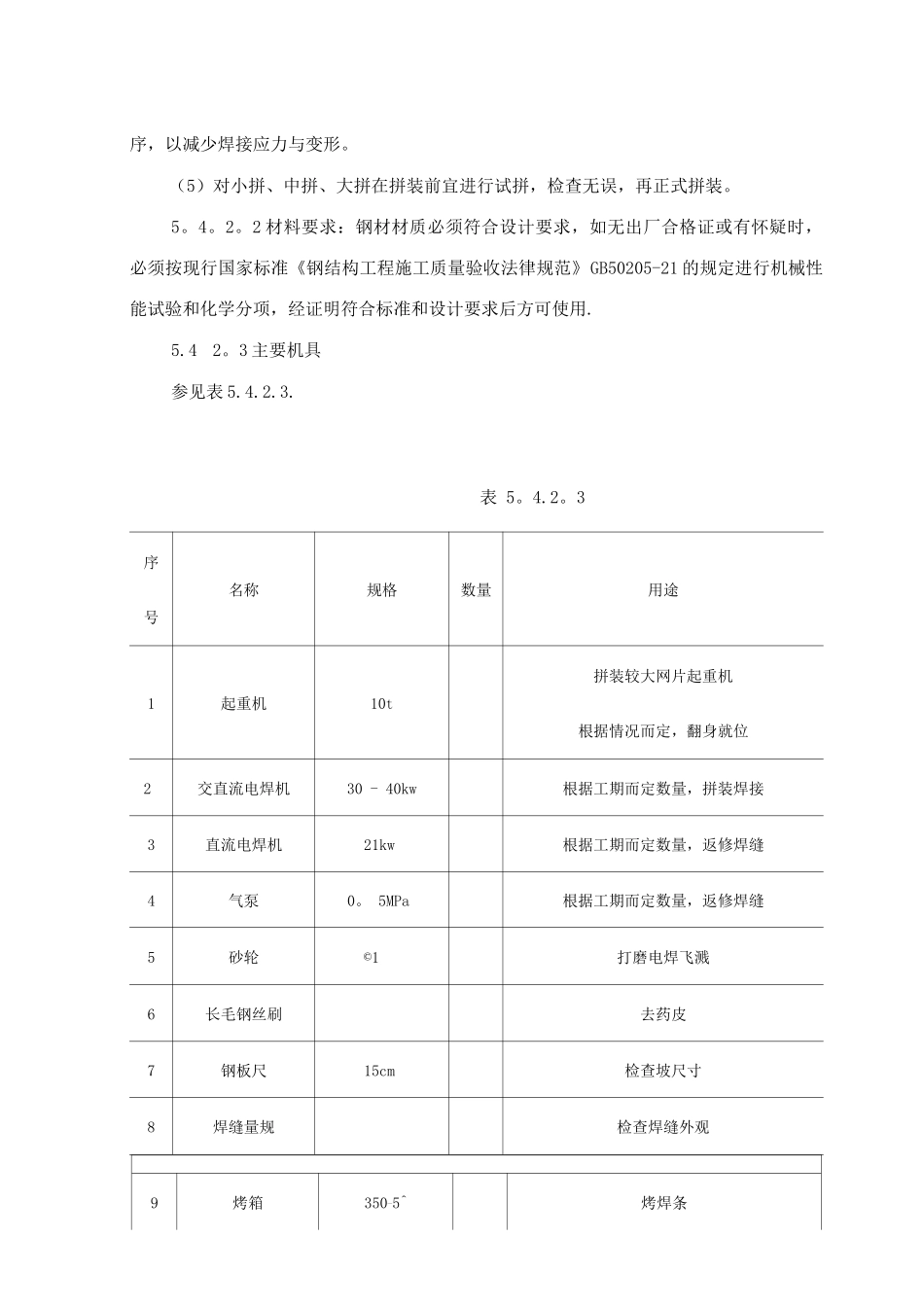

第一节钢网架结构拼装施工工艺标准5.4.1 基本规定5.4.1.1 钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系，质量控制及检验制度，施工现场应有经审批的施工组织设计、施工方案（或作业指导书）等技术文件。5.4. 1 2 钢结构工程施工质量的验收，必须采纳经计量检定、校准合格的计量器具。5.41.3 钢结构工程应按下列规定进行施工质量控制：（1）采纳的原材料及成品应进行进场验收；凡涉及安全、功能的材料及成品应按本标准规定进行复验，并应经监理工程师见证取样、送样（2）各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查（3）相关各专业工种之间，应进行交接检验，并经监理工程师检查认可。5.41。4 分项工程检验批质量标准应符合下列规定：（1）主控项目必须符合本法律规范的要求；（2）一般项目其检验结果应有 80 %及以上的检查点（值）符合本法律规范的要求，且最大值不应超过其允许偏差值的 1。2 倍；（3）质量检查记录、质量证明文件等资料应完整。5°4.L5 网架结构节点相当复杂时，应做 1 ： 1 样板,无误后再正式投产。5.4.16 网架结构杆件根据节点焊接形式,应考虑其长度尺寸因焊接收缩值。5.42 施工准备5.4.21 技术准备（1）拼装前编制施工组织设计或拼装方案并进行技术交底，保证网架焊接、拼装质量，必须仔细执行。（2）拼装过程所用计量器具如钢尺、经纬仪、水平仪等，必须经计量检验合格,并在有效期内使用.土建、监理单位使用钢尺必须进行统一调整，方可使用。（3）焊工必须有相应焊接形式的合格证.（4 ）对焊接节点空心球节点、钢板节点）的网架结构应选择合理的焊接工艺及顺序，以减少焊接应力与变形。（5）对小拼、中拼、大拼在拼装前宜进行试拼，检查无误，再正式拼装。5。4。2。2 材料要求：钢材材质必须符合设计要求，如无出厂合格证或有怀疑时，必须按现行国家标准《钢结构工程施工质量验收法律规范》GB50205-21 的规定进行机械性能试验和化学分项，经证明符合标准和设计要求后方可使用.5.42。3 主要机具参见表 5.4.2.3.表 5。4.2。3序号名称规格数量用途1起重机10t拼装较大网片起重机根据情况而定，翻身就位2交直流电焊机30 - 40kw根据工期而定数量，拼装焊接3直流电焊机21kw根据工期而定数量，返修焊缝4气泵0。 5MPa根据工期而定数量，返修焊缝5砂轮©1打磨电焊飞溅6长毛钢丝刷去药皮7钢板尺15cm检查坡尺寸8焊缝量规...
