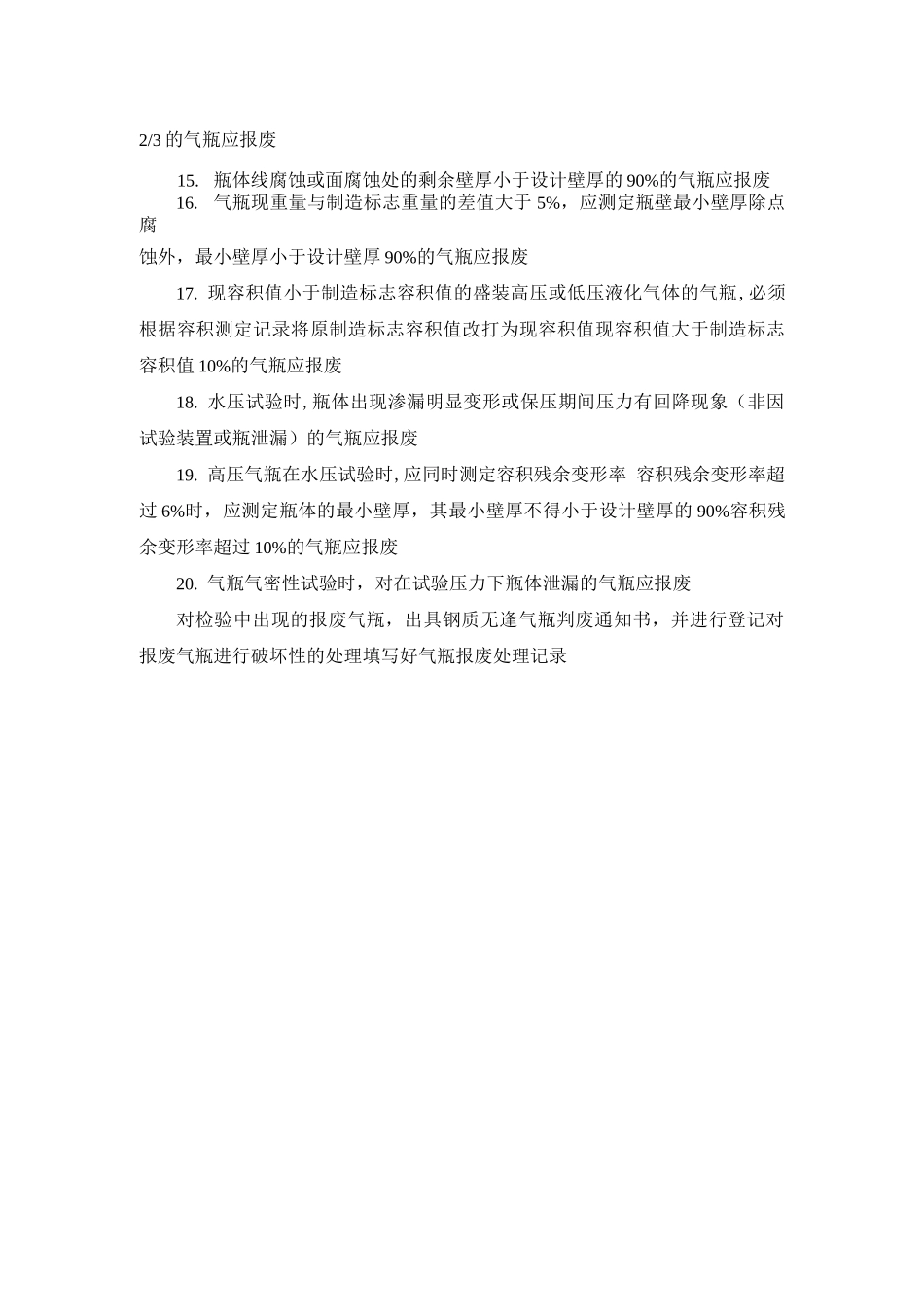

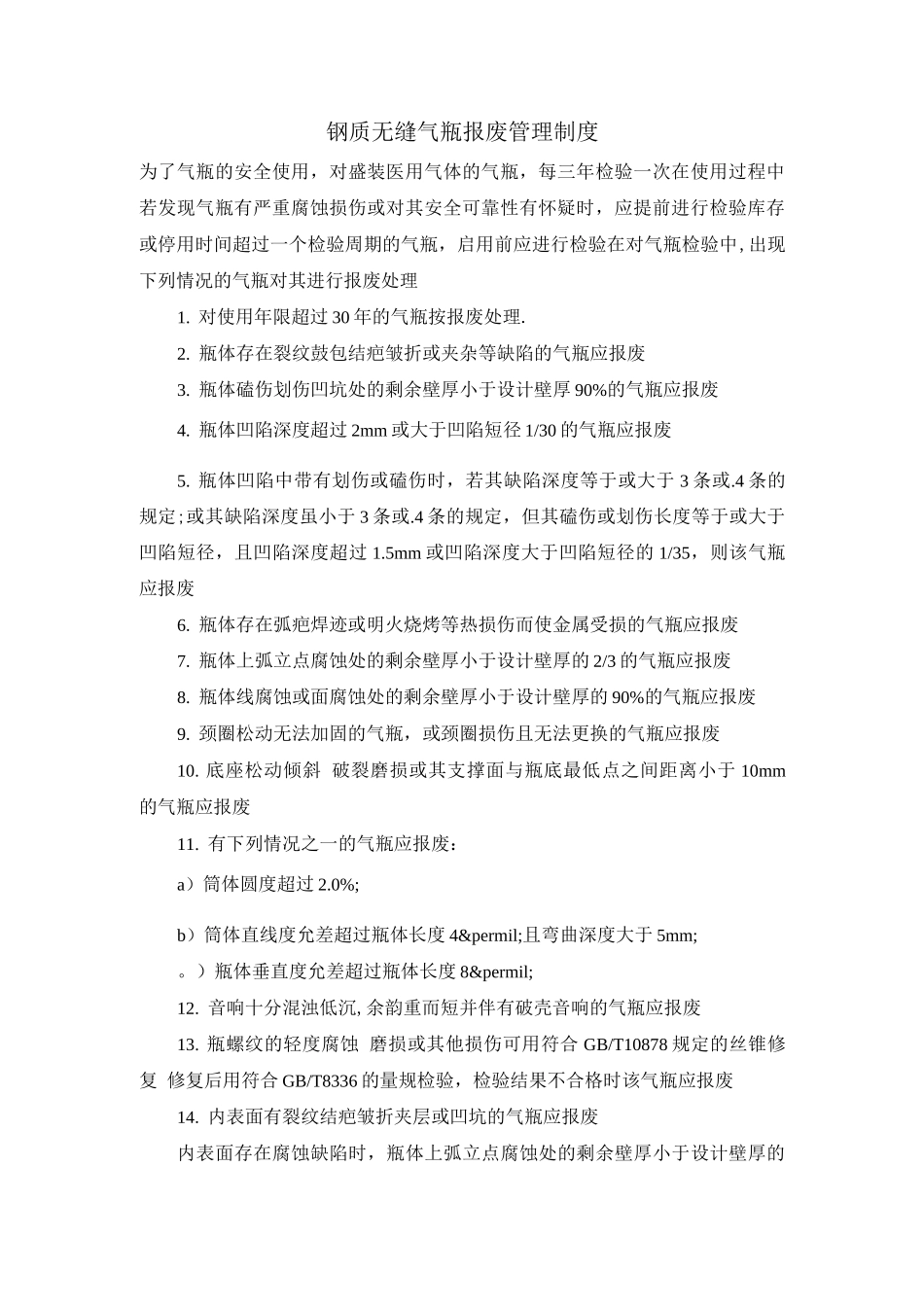

钢质无缝气瓶报废管理制度为了气瓶的安全使用，对盛装医用气体的气瓶，每三年检验一次在使用过程中若发现气瓶有严重腐蚀损伤或对其安全可靠性有怀疑时，应提前进行检验库存或停用时间超过一个检验周期的气瓶，启用前应进行检验在对气瓶检验中,出现下列情况的气瓶对其进行报废处理1. 对使用年限超过 30 年的气瓶按报废处理.2. 瓶体存在裂纹鼓包结疤皱折或夹杂等缺陷的气瓶应报废3. 瓶体磕伤划伤凹坑处的剩余壁厚小于设计壁厚 90%的气瓶应报废4. 瓶体凹陷深度超过 2mm 或大于凹陷短径 1/30 的气瓶应报废5. 瓶体凹陷中带有划伤或磕伤时，若其缺陷深度等于或大于 3 条或.4 条的规定;或其缺陷深度虽小于 3 条或.4 条的规定，但其磕伤或划伤长度等于或大于凹陷短径，且凹陷深度超过 1.5mm 或凹陷深度大于凹陷短径的 1/35，则该气瓶应报废6. 瓶体存在弧疤焊迹或明火烧烤等热损伤而使金属受损的气瓶应报废7. 瓶体上弧立点腐蚀处的剩余壁厚小于设计壁厚的 2/3 的气瓶应报废8. 瓶体线腐蚀或面腐蚀处的剩余壁厚小于设计壁厚的 90%的气瓶应报废9. 颈圈松动无法加固的气瓶，或颈圈损伤且无法更换的气瓶应报废10. 底座松动倾斜 破裂磨损或其支撑面与瓶底最低点之间距离小于 10mm的气瓶应报废11. 有下列情况之一的气瓶应报废：a）筒体圆度超过 2.0%;b）筒体直线度允差超过瓶体长度 4‰且弯曲深度大于 5mm;。）瓶体垂直度允差超过瓶体长度 8‰12. 音响十分混浊低沉,余韵重而短并伴有破壳音响的气瓶应报废13. 瓶螺纹的轻度腐蚀 磨损或其他损伤可用符合 GB/T10878 规定的丝锥修复 修复后用符合 GB/T8336 的量规检验，检验结果不合格时该气瓶应报废14. 内表面有裂纹结疤皱折夹层或凹坑的气瓶应报废内表面存在腐蚀缺陷时，瓶体上弧立点腐蚀处的剩余壁厚小于设计壁厚的2/3 的气瓶应报废15. 瓶体线腐蚀或面腐蚀处的剩余壁厚小于设计壁厚的 90%的气瓶应报废16.气瓶现重量与制造标志重量的差值大于 5%，应测定瓶壁最小壁厚除点腐蚀外，最小壁厚小于设计壁厚 90%的气瓶应报废17. 现容积值小于制造标志容积值的盛装高压或低压液化气体的气瓶,必须根据容积测定记录将原制造标志容积值改打为现容积值现容积值大于制造标志容积值 10%的气瓶应报废18. 水压试验时,瓶体出现渗漏明显变形或保压期间压力有回降现象（非因试验装置或瓶泄漏）的气瓶应报废19. 高压气瓶在水压试验时,应同时测定容积残余变形率 容积...
