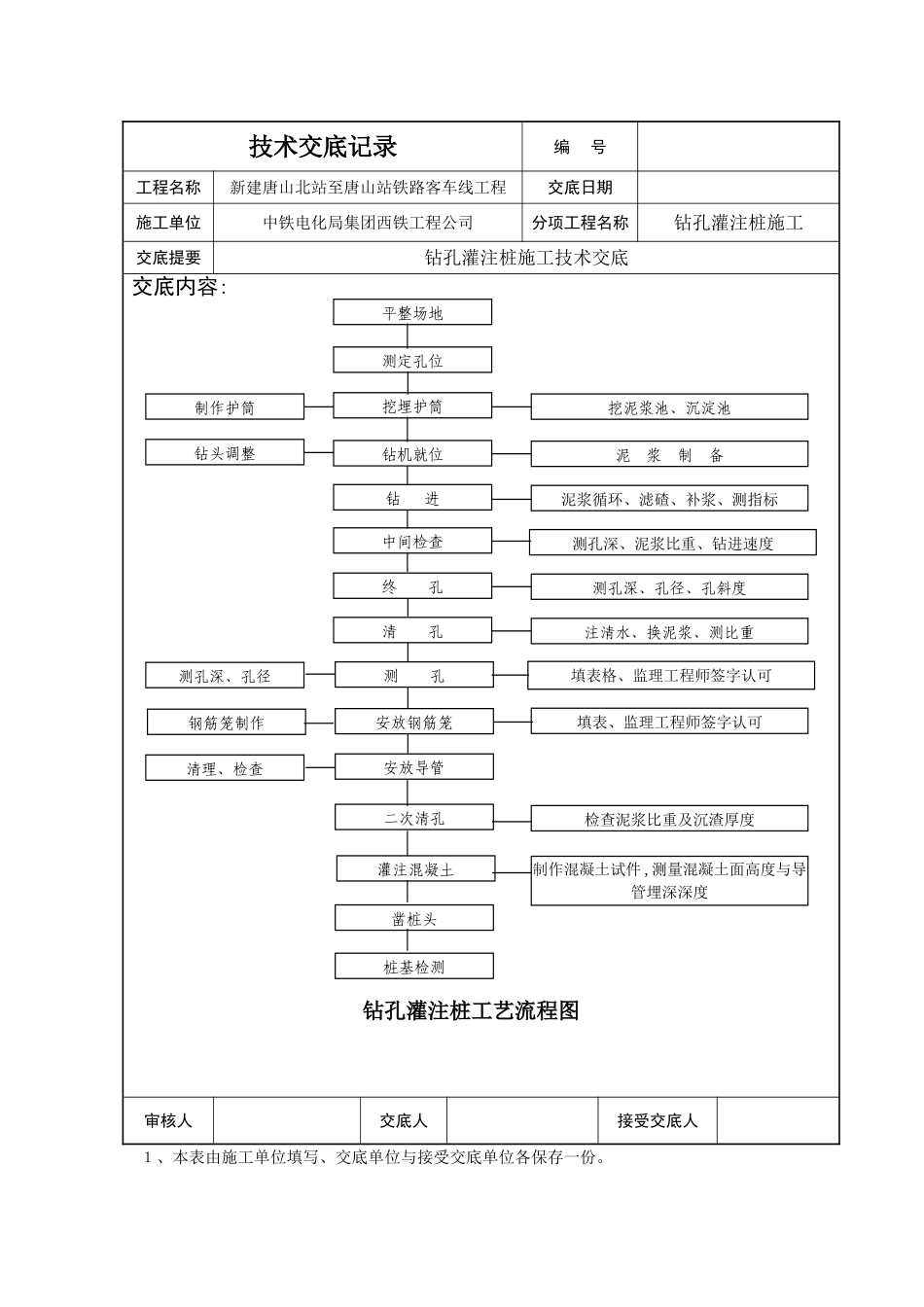

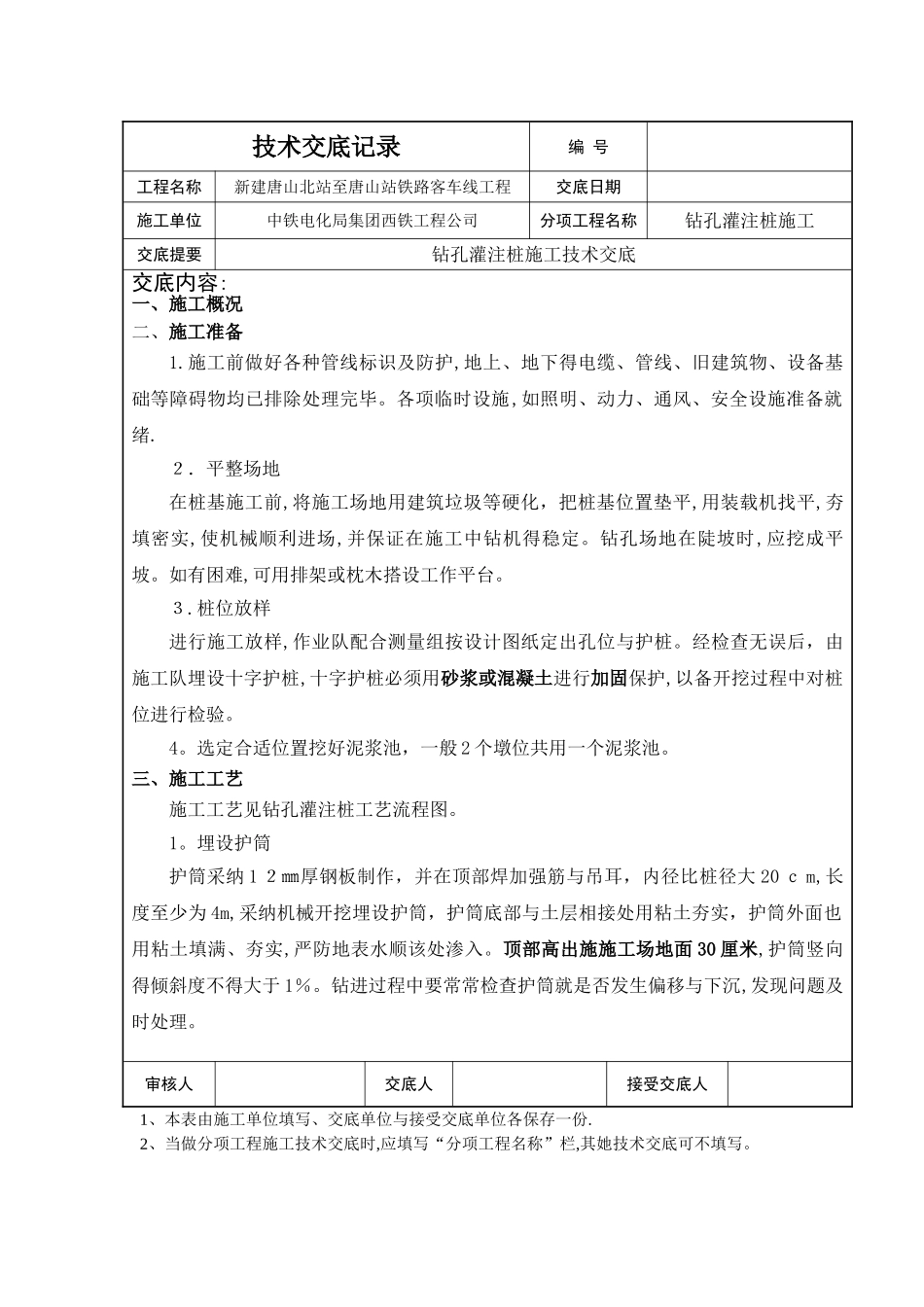

技术交底记录编 号 工程名称新建唐山北站至唐山站铁路客车线工程交底日期施工单位中铁电化局集团西铁工程公司分项工程名称钻孔灌注桩施工交底提要钻孔灌注桩施工技术交底交底内容:一、施工概况二、施工准备1.施工前做好各种管线标识及防护,地上、地下得电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施,如照明、动力、通风、安全设施准备就绪.２．平整场地在桩基施工前,将施工场地用建筑垃圾等硬化，把桩基位置垫平,用装载机找平,夯填密实,使机械顺利进场,并保证在施工中钻机得稳定。钻孔场地在陡坡时,应挖成平坡。如有困难,可用排架或枕木搭设工作平台。３.桩位放样进行施工放样,作业队配合测量组按设计图纸定出孔位与护桩。经检查无误后，由施工队埋设十字护桩,十字护桩必须用砂浆或混凝土进行加固保护,以备开挖过程中对桩位进行检验。4。选定合适位置挖好泥浆池，一般 2 个墩位共用一个泥浆池。三、施工工艺施工工艺见钻孔灌注桩工艺流程图。1。埋设护筒护筒采纳 1 ２㎜厚钢板制作，并在顶部焊加强筋与吊耳，内径比桩径大 20 ｃ m,长度至少为 4m,采纳机械开挖埋设护筒，护筒底部与土层相接处用粘土夯实，护筒外面也用粘土填满、夯实,严防地表水顺该处渗入。顶部高出施施工场地面 30 厘米,护筒竖向得倾斜度不得大于 1％。钻进过程中要常常检查护筒就是否发生偏移与下沉,发现问题及时处理。审核人交底人接受交底人1、本表由施工单位填写、交底单位与接受交底单位各保存一份.2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。技术交底记录编 号 工程名称新建唐山北站至唐山站铁路客车线工程交底日期施工单位中铁电化局集团西铁工程公司分项工程名称钻孔灌注桩施工交底提要钻孔灌注桩施工技术交底交底内容:审核人交底人接受交底人１、本表由施工单位填写、交底单位与接受交底单位各保存一份。平整场地凿桩头测定孔位挖埋护筒钻机就位钻 进制作护筒钻头调整中间检查终 孔清 孔测 孔安放钢筋笼安放导管二次清孔灌注混凝土挖泥浆池、沉淀池泥 浆 制 备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件 , 测量混凝土面高度与导管埋深深度清理、检查测孔深、孔径钢筋笼制作钻孔灌注桩工艺流程图桩基检测２、当做分项工程施工技...
