钻孔灌注桩施工方案4

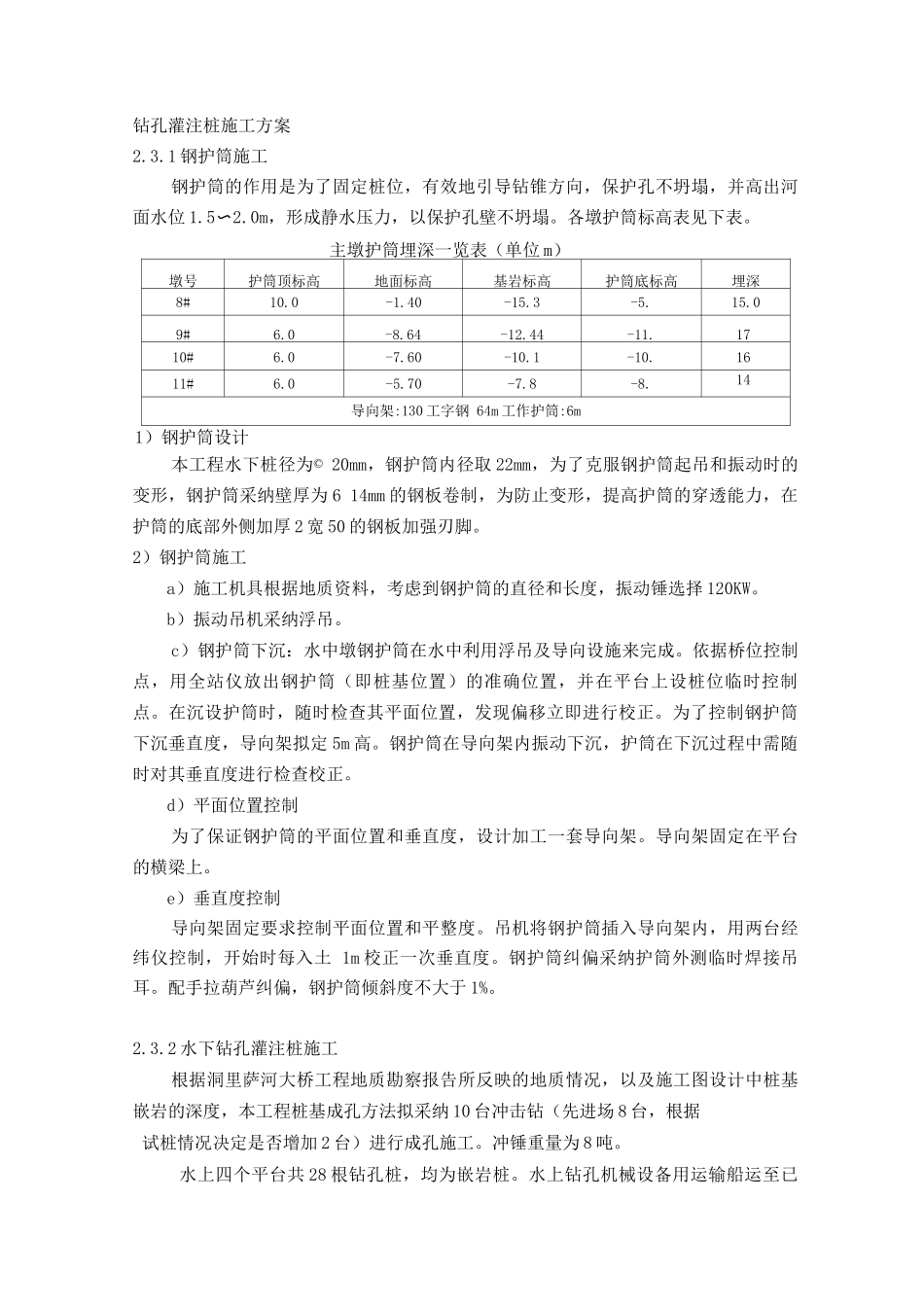

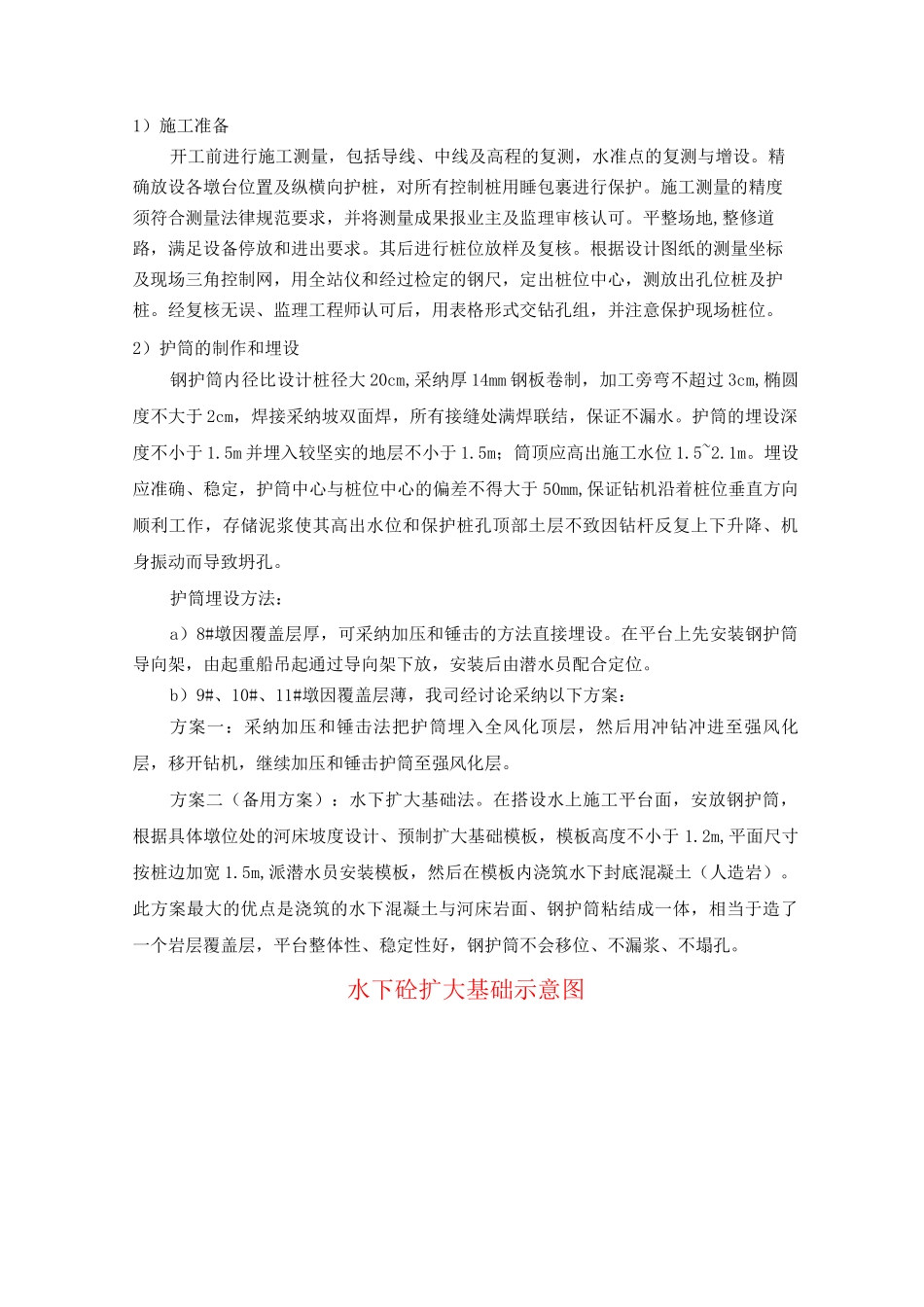

钻孔灌注桩施工方案2.3.1 钢护筒施工钢护筒的作用是为了固定桩位，有效地引导钻锥方向，保护孔不坍塌，并高出河面水位 1.5〜2.0m，形成静水压力，以保护孔壁不坍塌。各墩护筒标高表见下表。主墩护筒埋深一览表（单位 m）墩号护筒顶标高地面标高基岩标高护筒底标高埋深8#10.0-1.40-15.3-5.15.09#6.0-8.64-12.44-11.1710#6.0-7.60-10.1-10.1611#6.0-5.70-7.8-8.14导向架:130 工字钢 64m 工作护筒:6m1）钢护筒设计本工程水下桩径为© 20mm，钢护筒内径取 22mm，为了克服钢护筒起吊和振动时的变形，钢护筒采纳壁厚为 6 14mm 的钢板卷制，为防止变形，提高护筒的穿透能力，在护筒的底部外侧加厚 2 宽 50 的钢板加强刃脚。2）钢护筒施工a）施工机具根据地质资料，考虑到钢护筒的直径和长度，振动锤选择 120KW。b）振动吊机采纳浮吊。c）钢护筒下沉：水中墩钢护筒在水中利用浮吊及导向设施来完成。依据桥位控制点，用全站仪放出钢护筒（即桩基位置）的准确位置，并在平台上设桩位临时控制点。在沉设护筒时，随时检查其平面位置，发现偏移立即进行校正。为了控制钢护筒下沉垂直度，导向架拟定 5m 高。钢护筒在导向架内振动下沉，护筒在下沉过程中需随时对其垂直度进行检查校正。d）平面位置控制为了保证钢护筒的平面位置和垂直度，设计加工一套导向架。导向架固定在平台的横梁上。e）垂直度控制导向架固定要求控制平面位置和平整度。吊机将钢护筒插入导向架内，用两台经纬仪控制，开始时每入土 1m 校正一次垂直度。钢护筒纠偏采纳护筒外测临时焊接吊耳。配手拉葫芦纠偏，钢护筒倾斜度不大于 1%。2.3.2 水下钻孔灌注桩施工根据洞里萨河大桥工程地质勘察报告所反映的地质情况，以及施工图设计中桩基嵌岩的深度，本工程桩基成孔方法拟采纳 10 台冲击钻（先进场 8 台，根据试桩情况决定是否增加 2 台）进行成孔施工。冲锤重量为 8 吨。水上四个平台共 28 根钻孔桩，均为嵌岩桩。水上钻孔机械设备用运输船运至已搭设好的施工平台上，每个墩两台冲击钻（配 8 吨的冲击锤），利用浮吊将钻孔机械设备吊装就位。主墩钻孔桩资料表墩号桩顶标高 m桩底标高 m入岩标高 m嵌岩深度 m备注8#墩-0.2-31.5-15.39#墩-0.2-27.4-12.4410#墩-0.2-31.2-10.111#墩-0.2-26.8-7.8水下钻孔灌注桩施工工艺流程如下:钻孔桩施工工艺详述如下：1）施工准备开工前进行施工测量，包括导线、中线及高程的复测，水准点的复测与增设。精确放设各墩台位置及...
