钻孔灌注桩施工方案

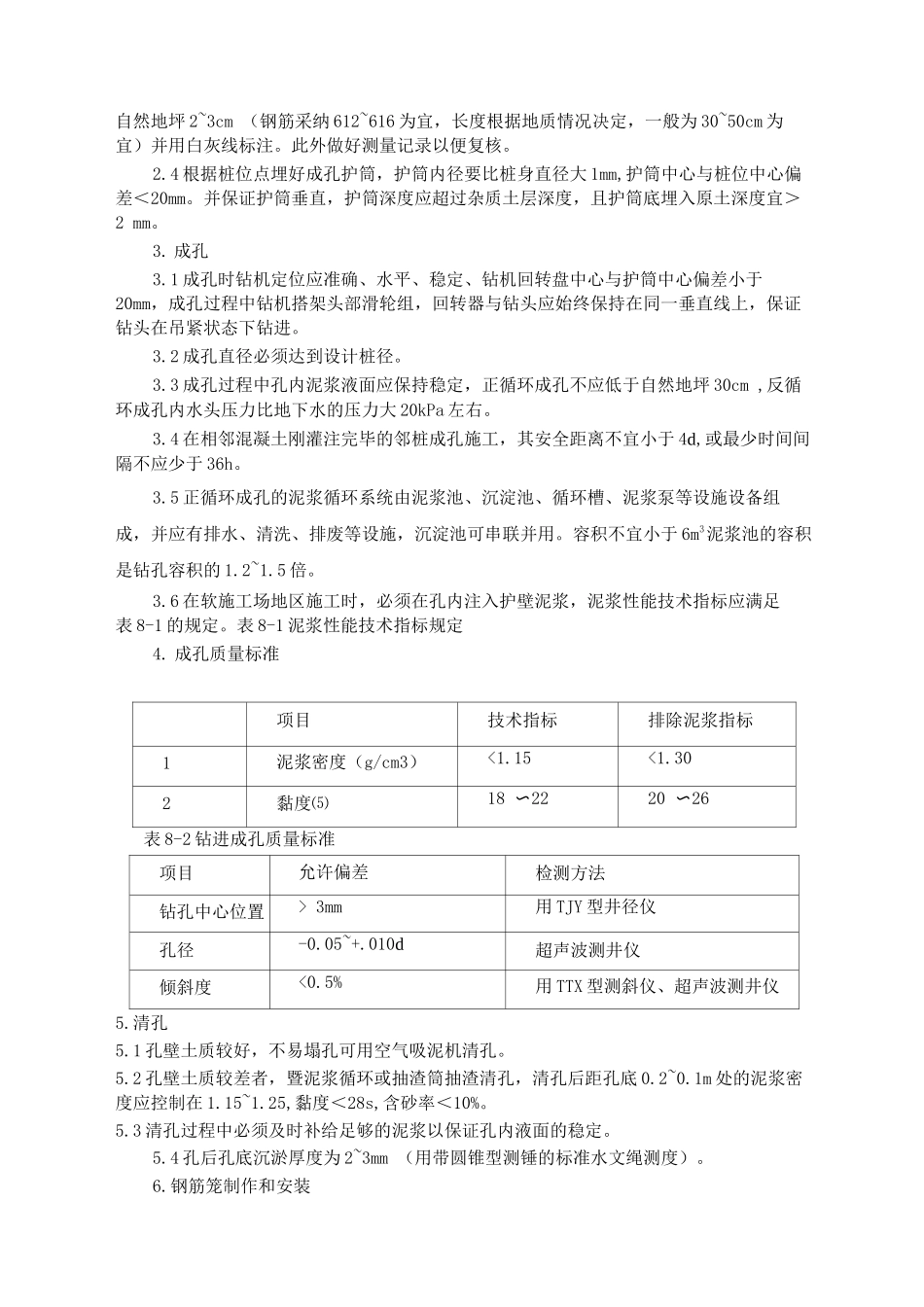

钻孔灌注桩施工方案该工程采纳钻孔灌注桩基础，桩径 6mm,其中主楼共设桩：281 根，桩长：25m;配楼设桩：71 根，桩长：21m。桩身混凝土等级 C20。1.2 钻孔灌桩施工工艺流程（见图 8-1）图 8-1 钻孔灌桩施工工艺流程图2.施工准备2.1 施工前应探明地下障碍物埋深和位置，挖出探坑作好明确标记。地上位于施工范围内民用电、电信线等要实行相应的保护措施，并应该办理必要的书面手续。2.2 场地平整人工配合推土机将施工现场平整后并进行碾压，并把水电引至现场。2.3 桩定位由专业人员根据设计图样放出桩位中心线，并用钢筋棍钉入中心点，露出自然地坪 2~3cm （钢筋采纳 612~616 为宜，长度根据地质情况决定，一般为 30~50cm 为宜）并用白灰线标注。此外做好测量记录以便复核。2.4 根据桩位点埋好成孔护筒，护筒内径要比桩身直径大 1mm,护筒中心与桩位中心偏差＜20mm。并保证护筒垂直，护筒深度应超过杂质土层深度，且护筒底埋入原土深度宜＞ 2 mm。3. 成孔3.1 成孔时钻机定位应准确、水平、稳定、钻机回转盘中心与护筒中心偏差小于20mm，成孔过程中钻机搭架头部滑轮组，回转器与钻头应始终保持在同一垂直线上，保证钻头在吊紧状态下钻进。3.2 成孔直径必须达到设计桩径。3.3 成孔过程中孔内泥浆液面应保持稳定，正循环成孔不应低于自然地坪 30cm ,反循环成孔内水头压力比地下水的压力大 20kPa 左右。3.4 在相邻混凝土刚灌注完毕的邻桩成孔施工，其安全距离不宜小于 4d,或最少时间间隔不应少于 36h。3.5 正循环成孔的泥浆循环系统由泥浆池、沉淀池、循环槽、泥浆泵等设施设备组成，并应有排水、清洗、排废等设施，沉淀池可串联并用。容积不宜小于 6m3泥浆池的容积是钻孔容积的 1.2~1.5 倍。3.6 在软施工场地区施工时，必须在孔内注入护壁泥浆，泥浆性能技术指标应满足表 8-1 的规定。表 8-1 泥浆性能技术指标规定4. 成孔质量标准项目技术指标排除泥浆指标1泥浆密度（g/cm3）<1.15<1.302黏度⑸18 〜2220 〜26表 8-2 钻进成孔质量标准项目允许偏差检测方法钻孔中心位置> 3mm用 TJY 型井径仪孔径-0.05~+.010d超声波测井仪倾斜度<0.5%用 TTX 型测斜仪、超声波测井仪5.清孔5.1 孔壁土质较好，不易塌孔可用空气吸泥机清孔。5.2 孔壁土质较差者，暨泥浆循环或抽渣筒抽渣清孔，清孔后距孔底 0.2~0.1m 处的泥浆密度应控制在 1.15~1.25,黏度＜28s,含砂率＜10%。5.3 清孔过程中必须及时补给足够的泥浆以保...
