钻孔灌注桩施工方案3

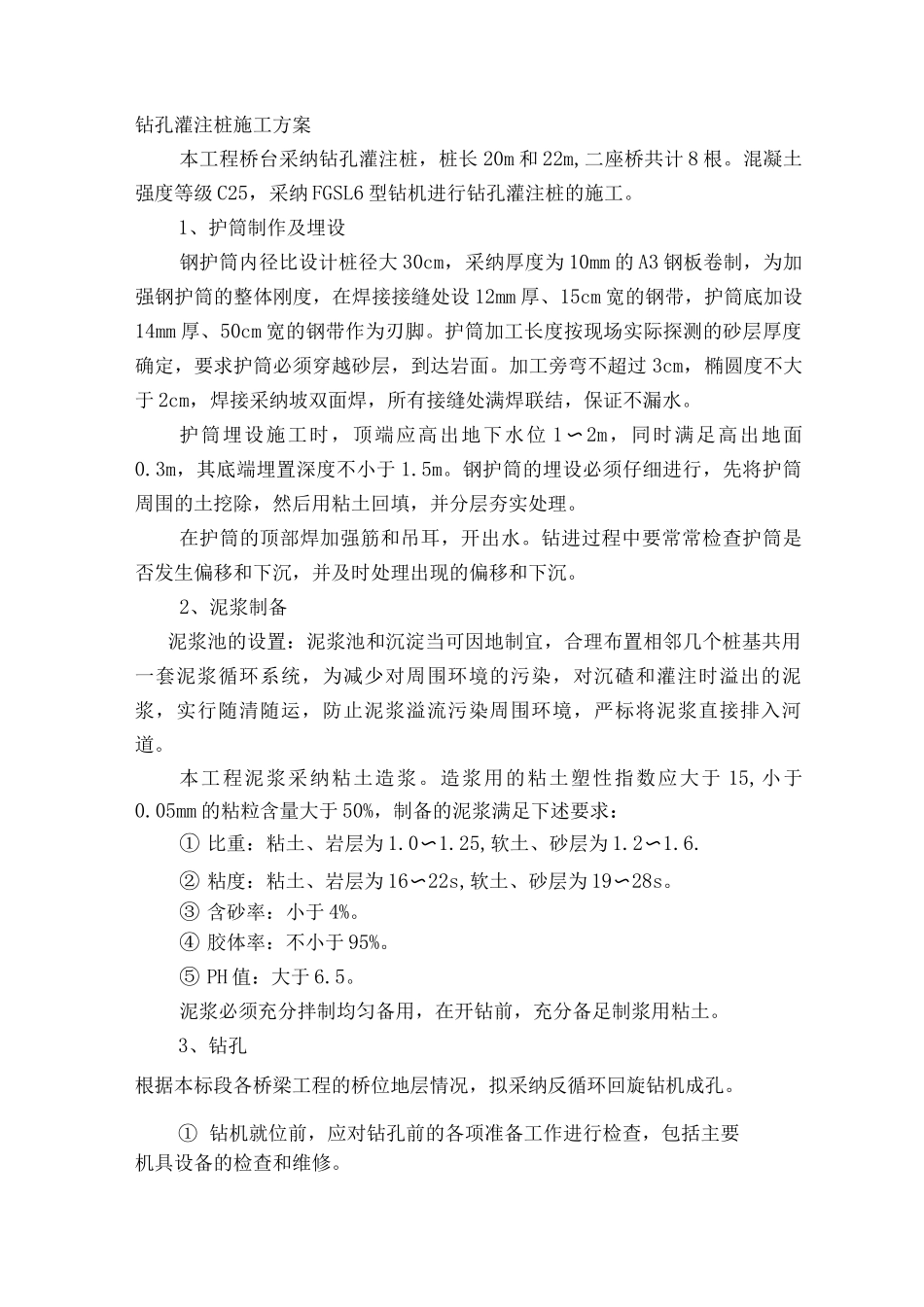

钻孔灌注桩施工方案本工程桥台采纳钻孔灌注桩，桩长 20m 和 22m,二座桥共计 8 根。混凝土强度等级 C25，采纳 FGSL6 型钻机进行钻孔灌注桩的施工。1、护筒制作及埋设钢护筒内径比设计桩径大 30cm，采纳厚度为 10mm 的 A3 钢板卷制，为加强钢护筒的整体刚度，在焊接接缝处设 12mm 厚、15cm 宽的钢带，护筒底加设14mm 厚、50cm 宽的钢带作为刃脚。护筒加工长度按现场实际探测的砂层厚度确定，要求护筒必须穿越砂层，到达岩面。加工旁弯不超过 3cm，椭圆度不大于 2cm，焊接采纳坡双面焊，所有接缝处满焊联结，保证不漏水。护筒埋设施工时，顶端应高出地下水位 1〜2m，同时满足高出地面0.3m，其底端埋置深度不小于 1.5m。钢护筒的埋设必须仔细进行，先将护筒周围的土挖除，然后用粘土回填，并分层夯实处理。在护筒的顶部焊加强筋和吊耳，开出水。钻进过程中要常常检查护筒是否发生偏移和下沉，并及时处理出现的偏移和下沉。2、泥浆制备泥浆池的设置：泥浆池和沉淀当可因地制宜，合理布置相邻几个桩基共用一套泥浆循环系统，为减少对周围环境的污染，对沉碴和灌注时溢出的泥浆，实行随清随运，防止泥浆溢流污染周围环境，严标将泥浆直接排入河道。本工程泥浆采纳粘土造浆。造浆用的粘土塑性指数应大于 15,小于0.05mm 的粘粒含量大于 50%，制备的泥浆满足下述要求：① 比重：粘土、岩层为 1.0〜1.25,软土、砂层为 1.2〜1.6.② 粘度：粘土、岩层为 16〜22s,软土、砂层为 19〜28s。③ 含砂率：小于 4%。④ 胶体率：不小于 95%。⑤ PH 值：大于 6.5。泥浆必须充分拌制均匀备用，在开钻前，充分备足制浆用粘土。3、钻孔根据本标段各桥梁工程的桥位地层情况，拟采纳反循环回旋钻机成孔。① 钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。② 钻机安装就位后，底座和顶端应平稳，不得产生位移或沉陷。钻机转盘中心与钢护筒中心位置偏差不得大于 2cm。③ 开始钻孔时，应稍提钻杆，在护筒内打浆，并开动泥浆泵进行循环，待泥浆均匀后方开始钻进。进尺要适当控制，对护筒底部，应低档慢速钻进，使底脚处有坚固的泥皮护壁。如护筒底土质松软出现漏浆时，可提起钻头，向孔内倒入粘土块，再放入钻头倒转，使胶泥挤入孔壁堵住漏浆空隙，稳住泥浆后继续钻进。钻进过程中应常常注意地层变化，每进尺 2m 或在土层变化处应捞取渣样，推断土层，记入钻进记录表并与地质柱状图核对。操作人员必须...
