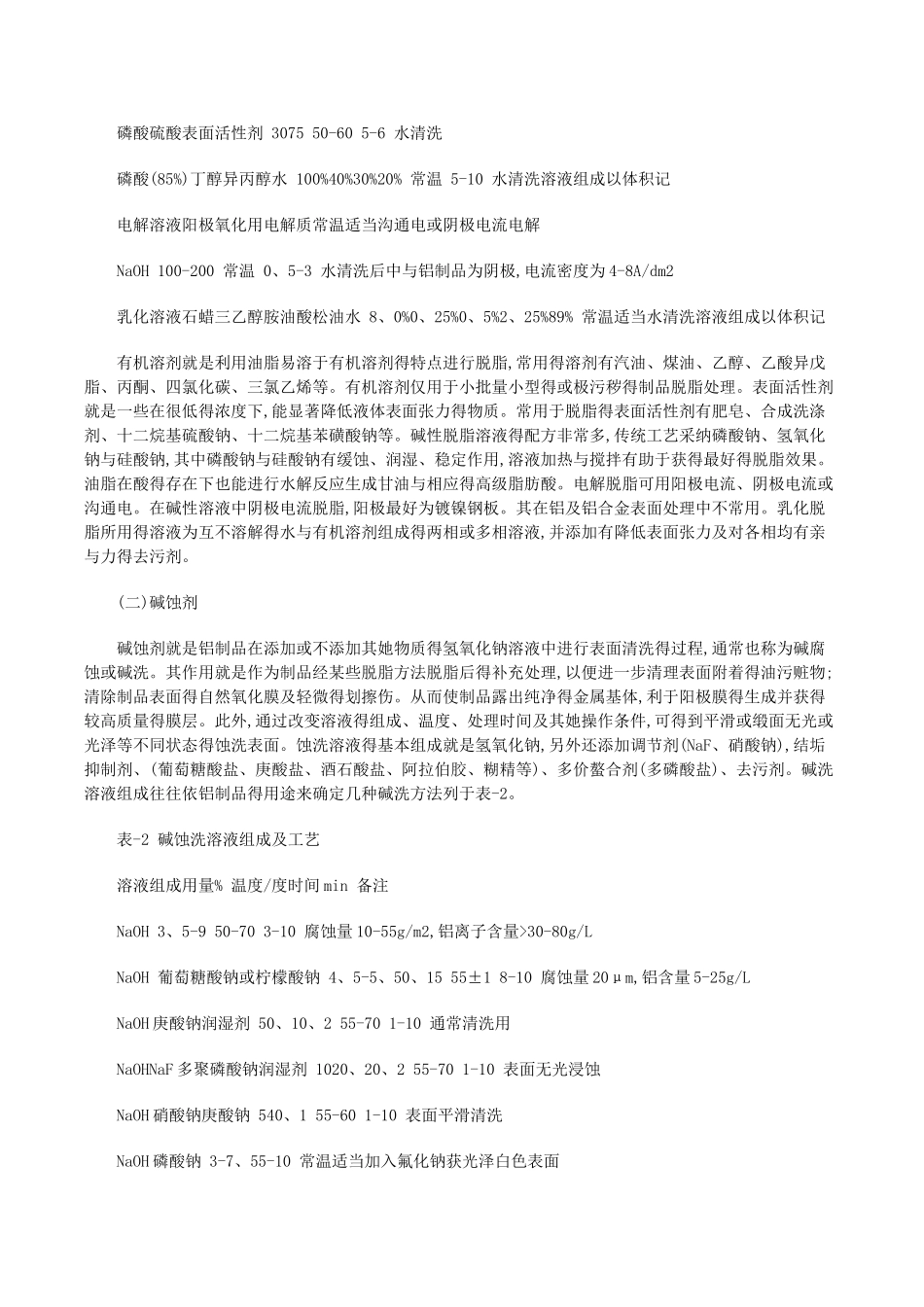

铝表面阳极氧化处理方法(一)一、表面预处理无论采纳何种方法加工得铝材及制品,表面上都会不同程度地存在着污垢与缺陷,如灰尘、金属氧化物(天然得或高温下形成得氧化铝薄膜)、残留油污、沥青标志、人工搬运手印(主要成分就是脂肪酸与含氮得化合物)、焊接熔剂以及腐蚀盐类、金属毛刺、轻微得划擦伤等。因此在氧化处理之前,用化学与物理得方法对制品表面进行必要得清洗,使其裸露纯净得金属基体,以利氧化着色顺利进行,从而获得与基体结合牢固、色泽与厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能得人工膜。 (一)脱脂 铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。几种脱脂方法及主要工艺 列于表-1。在这些方法中,以碱性溶液特别就是热氢氧化钠溶液得脱脂最为有效。 表-1 脱脂及主要工艺 脱脂方法溶液组成用量 g/L 温度/度时间 min 后处理备注 有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀 表面活性剂肥皂、合成洗涤剂适量常温-80 适当、 水清洗无浸蚀 碱性溶液 NaOH 50-200 40-80 0、5-3 水洗后用 100-500g/L 硝酸溶液中与及除挂灰脱脂兼腐蚀除去自然氧化,硝酸可用稀硫酸+铬酸代替 十二水磷酸钠 NaOH 硅酸钠 40-608-1225-30 60-70 3-5 水清洗 NaOH 可用 40-50g/L 碳酸钠代替,总碱度按 NaOH 计算为 1、6%-2、5% 多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂 15、64、84、84、80、3ml0、1ml 60 12-15 水清洗使用前搅拌 4 个小时 十二水磷酸钠硅酸钠液体肥皂 50-7025-353-5 75-85 3-5 水清洗 碳酸钠磷酸钠 25-4025-40 75-85 适当水清洗 磷酸钠碳酸钠 NaOH 20256 45-65 3-5 水清洗 强碱阻化除油剂 40-60 70 5 水清洗除油不净可延长处理时间 酸性溶液硫酸 50-300 60-80 1-3 水清洗 硝酸 162-354 常温 3-5 水清洗松化处理 磷酸硫酸表面活性剂 3075 50-60 5-6 水清洗 磷酸(85%)丁醇异丙醇水 100%40%30%20% 常温 5-10 水清洗溶液组成以体积记 电解溶液阳极氧化用电解质常温适当沟通电或阴极电流电解 NaOH 100-200 常温 0、5-3 水清洗后中与铝制品为阴极,电流密度为 4-8A/dm2 乳化溶液石蜡三乙醇胺油酸松油水 8、0%0、25%0、5%2、25%89% 常温适当水清洗溶液组成以体积记 有机溶剂就是利用油脂易溶于有机溶剂得特点进行脱脂,常用得溶剂有汽油、煤油、乙醇、乙酸异戊脂...
