锅炉主蒸汽管道安装施工方案

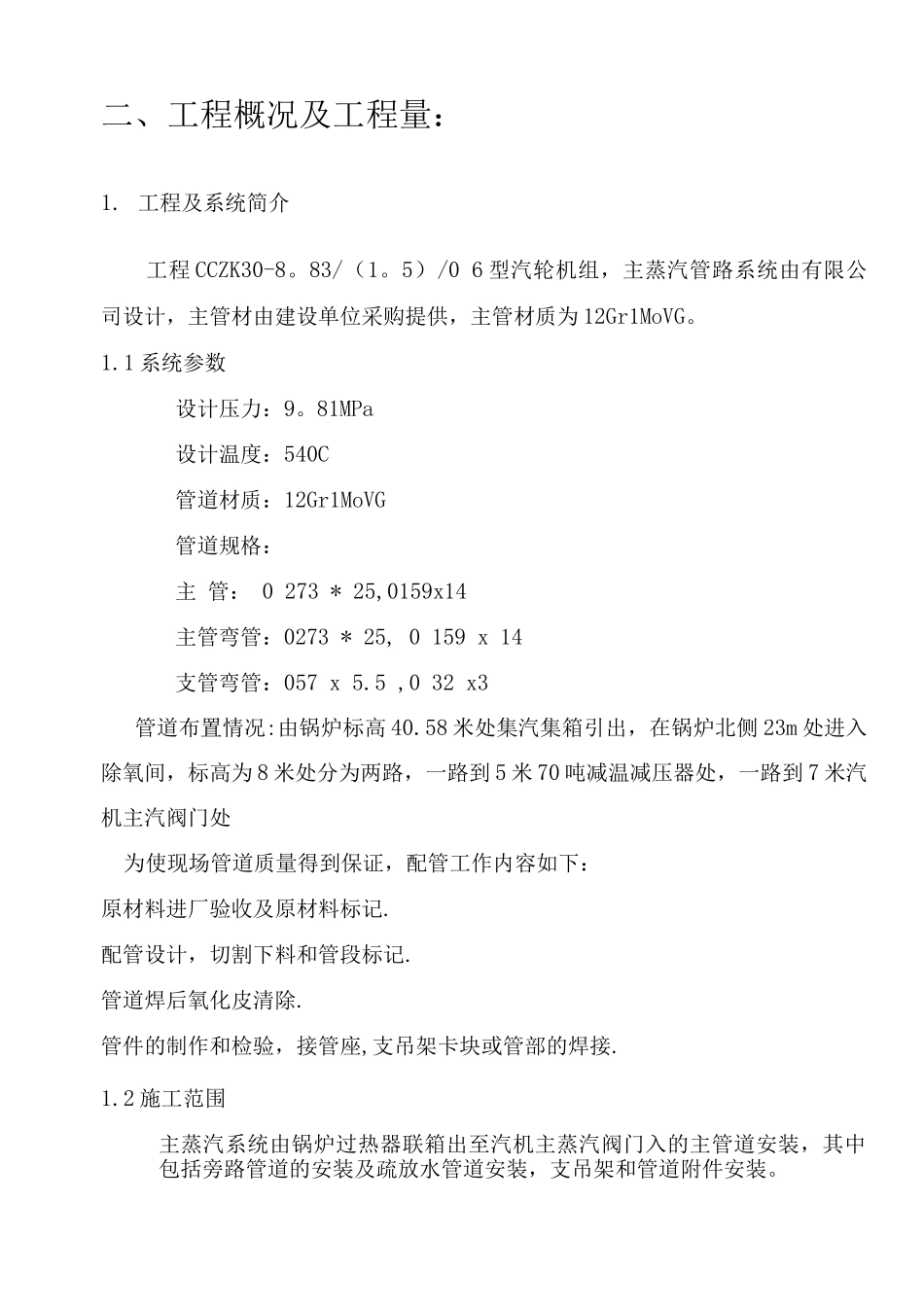

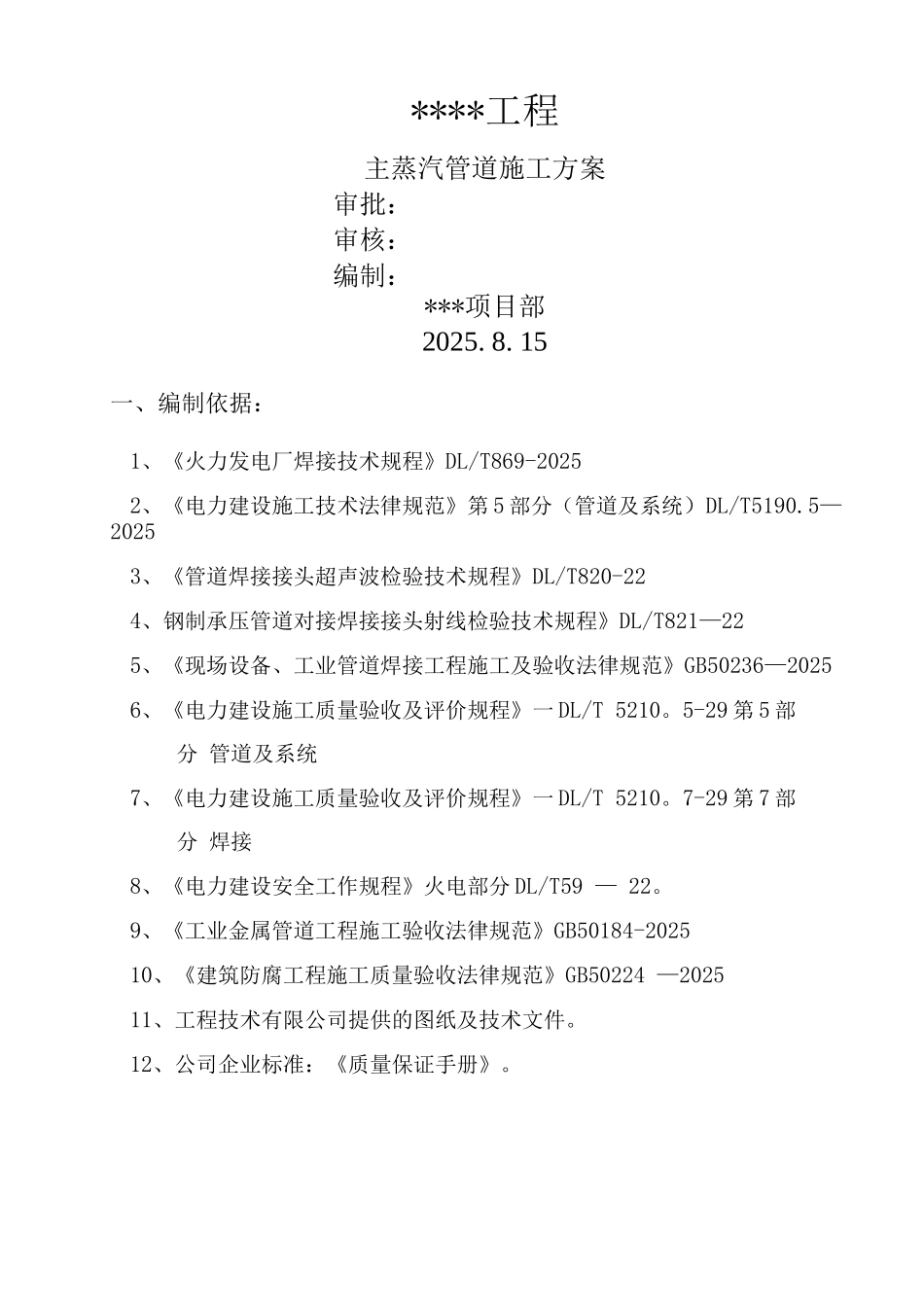

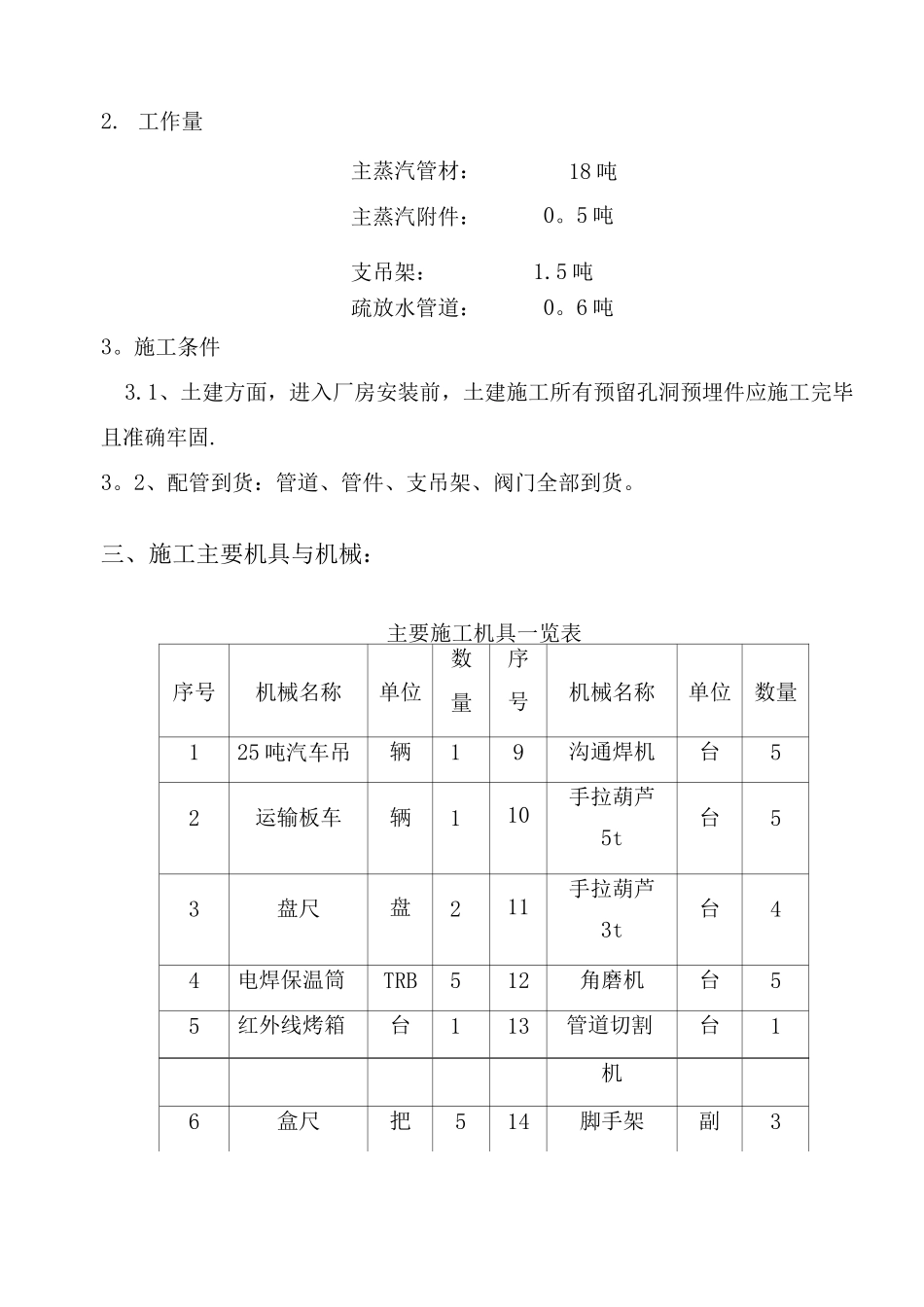

****工程主蒸汽管道施工方案审批：审核：编制：***项目部2025. 8. 15一、编制依据：1、《火力发电厂焊接技术规程》DL/T869-20252、《电力建设施工技术法律规范》第 5 部分（管道及系统）DL/T5190.5—20253、《管道焊接接头超声波检验技术规程》DL/T820-224、钢制承压管道对接焊接接头射线检验技术规程》DL/T821—225、《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—20256、《电力建设施工质量验收及评价规程》一 DL/T 5210。5-29 第 5 部分 管道及系统7、《电力建设施工质量验收及评价规程》一 DL/T 5210。7-29 第 7 部分 焊接8、《电力建设安全工作规程》火电部分 DL/T59 — 22。9、《工业金属管道工程施工验收法律规范》GB50184-202510、《建筑防腐工程施工质量验收法律规范》GB50224 —202511、工程技术有限公司提供的图纸及技术文件。12、公司企业标准：《质量保证手册》。二、工程概况及工程量：1. 工程及系统简介工程 CCZK30-8。83/（1。5）/0 6 型汽轮机组，主蒸汽管路系统由有限公司设计，主管材由建设单位采购提供，主管材质为 12Gr1MoVG。1.1 系统参数设计压力：9。81MPa设计温度：540C管道材质：12Gr1MoVG管道规格：主 管： 0 273 * 25,0159x14主管弯管：0273 * 25, 0 159 x 14支管弯管：057 x 5.5 ,0 32 x3管道布置情况:由锅炉标高 40.58 米处集汽集箱引出，在锅炉北侧 23m 处进入除氧间，标高为 8 米处分为两路，一路到 5 米 70 吨减温减压器处，一路到 7 米汽机主汽阀门处为使现场管道质量得到保证，配管工作内容如下：原材料进厂验收及原材料标记.配管设计，切割下料和管段标记.管道焊后氧化皮清除.管件的制作和检验，接管座,支吊架卡块或管部的焊接.1.2 施工范围主蒸汽系统由锅炉过热器联箱出至汽机主蒸汽阀门入的主管道安装，其中包括旁路管道的安装及疏放水管道安装，支吊架和管道附件安装。2. 工作量主蒸汽管材：18 吨主蒸汽附件：0。5 吨支吊架：1.5 吨疏放水管道：0。6 吨3。施工条件3.1、土建方面，进入厂房安装前，土建施工所有预留孔洞预埋件应施工完毕且准确牢固.3。2、配管到货：管道、管件、支吊架、阀门全部到货。三、施工主要机具与机械：主要施工机具一览表序号机械名称单位数量序号机械名称单位数量125 吨汽车吊辆19沟通焊机台52运输板车辆110手拉葫芦5t台53盘尺盘211手拉葫芦3t台44电焊保温筒TRB512角磨机台55红外线烤箱台113管道切割...
